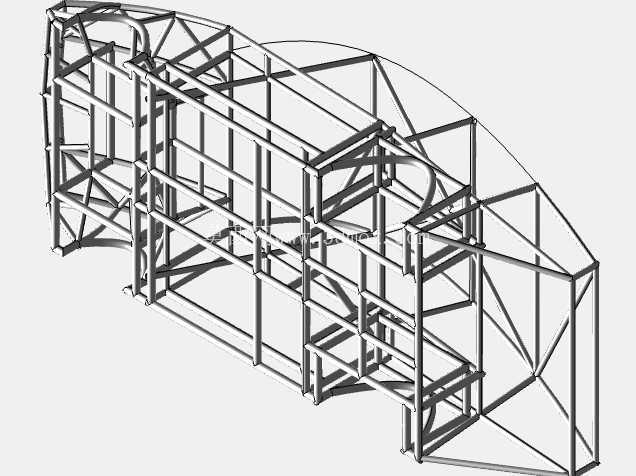

ESVC竞赛太阳能车桁架式承载车架结构

　　这套车架结构针对ESVC赛事的太阳能车辆开发需求设计，核心采用空间桁架式承载方案，所有杆件均通过标准化管材裁切后组焊成型，没有采用传统乘用车的冲压蒙皮承载结构，完全匹配赛事对车辆整备质量、结构刚度、太阳能板安装边界的多重约束。从实际赛事应用场景来看，这类车架需要同时满足多维度的性能要求：首先是赛道行驶过程中的动态载荷承载，包括急加速、制动时的纵向载荷，高速过弯时的侧向载荷，以及铺装路面小幅颠簸带来的垂向冲击，桁架结构通过三角形稳定构型把所有外加载荷分解到每一根管材的轴向拉压受力上，相比梁式结构能在更低的自重下获得更高的整体刚度，避免行驶过程中车架出现过大形变影响转向精度与太阳能板的安装平整度。设计过程中首先锁定的是安装边界约束：车架上部的弧形轮廓完全匹配曲面太阳能电池板的铺设弧度，所有上弦杆的节点位置都经过坐标校准，保证太阳能板安装后能和车架上表面完全贴合，不需要额外制作复杂的转接支架，既减少了额外的结构重量，也能避免转接件带来的装配误差影响电池板的受光角度。车架中部的乘员舱区域预留了符合赛事安全规则的生存空间，杆件排布刻意避开了乘员的头部、四肢活动范围，同时在侧向、前部的关键受力位置加密了斜撑杆件，满足赛事规则里的侧碰、正碰结构强度要求，不需要额外加装厚重的防撞钢梁就能达到安全阈值。下部的底盘区域则预留了电池组、轮毂电机、转向机构、制动系统的安装点位，所有安装支座的位置都和对应零部件的安装孔位完全匹配，装配时不需要现场扩孔或者补焊支架，能大幅缩短整车的装配调试周期。从结构受力的逻辑来看，这套桁架的主纵梁采用连续通长管材布置，从车头前部的防撞节点一直延伸到车尾的后悬安装点，中间没有断开的拼接焊缝，避免应力集中在焊缝位置引发结构失效；横向的连接杆件按照载荷分布梯度设置不同的间距，在乘员舱、电池安装这些载荷集中的区域，横杆间距缩小到300毫米以内，在尾部太阳能板支撑这类载荷较小的区域，横杆间距适当放大，在保证刚度的前提下尽可能减少管材用量，控制整体自重。所有杆件的连接节点都采用相贯线切割处理，管材之间完全贴合后再进行焊接，相比采用连接片拼接的方式，既减少了连接片带来的额外重量，也能让焊缝受力更均匀，避免连接片位置出现应力断裂。在实际装配场景中，这套车架的所有杆件都有明确的坐标定位，组焊时可以通过简易的定位工装快速固定位置，不需要复杂的大型焊接夹具，适合学生竞赛团队的小批量制作条件，焊接完成后整体形位公差能控制在2毫米以内，完全满足后续零部件的装配精度要求。车架的前后悬位置预留了悬架系统的安装硬点，硬点位置的杆件做了局部加强，采用双层套管结构应对悬架传递过来的交变冲击载荷，避免长期行驶过程中安装点出现疲劳开裂。另外考虑到赛事过程中的检修需求，车架侧面的部分杆件采用可拆卸式连接设计，在需要检修电池、线路的时候可以快速拆下对应位置的杆件，不需要切割整体结构，检修完成后重新紧固即可恢复结构强度。整个车架的外轮廓尺寸严格匹配赛事对车辆长宽高的限制要求，宽度方向控制在赛事规定的1.8米限值以内，高度方向在保证乘员头部空间的前提下尽可能压低，减少车辆行驶过程中的迎风面积，降低风阻损耗，间接提升太阳能电能的利用效率。从结构优化的角度来看，这套设计在初始方案阶段就通过拓扑计算确定了杆件的最优排布路径，去掉了所有不参与受力的冗余杆件，每一根斜撑的角度都经过受力校核，保证在各种极限工况下杆件的应力都低于材料的屈服强度，同时不会出现过度设计带来的重量浪费。和同类型的竞赛太阳能车车架相比，这套桁架结构的整体刚度冗余控制在1.2倍左右，既不会因为刚度过低出现行驶振颤，也不会因为刚度过高增加不必要的重量，刚好匹配赛事的使用需求。
