六英寸短焊缝快装卡箍衬套结构

　　该零件属于真空与洁净管路系统中的快装夹持衬套，主要承担管道端部定位、密封面支撑以及卡箍压紧力传递等作用。六英寸规格对应较大通径管路，常见于半导体真空设备、食品医药流体管线、化工实验装置、低压输送系统以及需要频繁拆装维护的工艺段。相比直接在管道上焊接复杂法兰，采用卡套式结构可以把焊接位置集中在较短的环形端部，减少长焊缝带来的变形控制难度，也便于现场装配时通过标准卡箍快速完成对接。

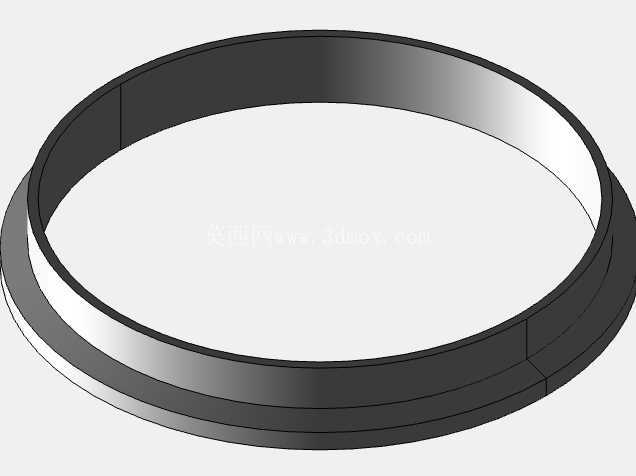

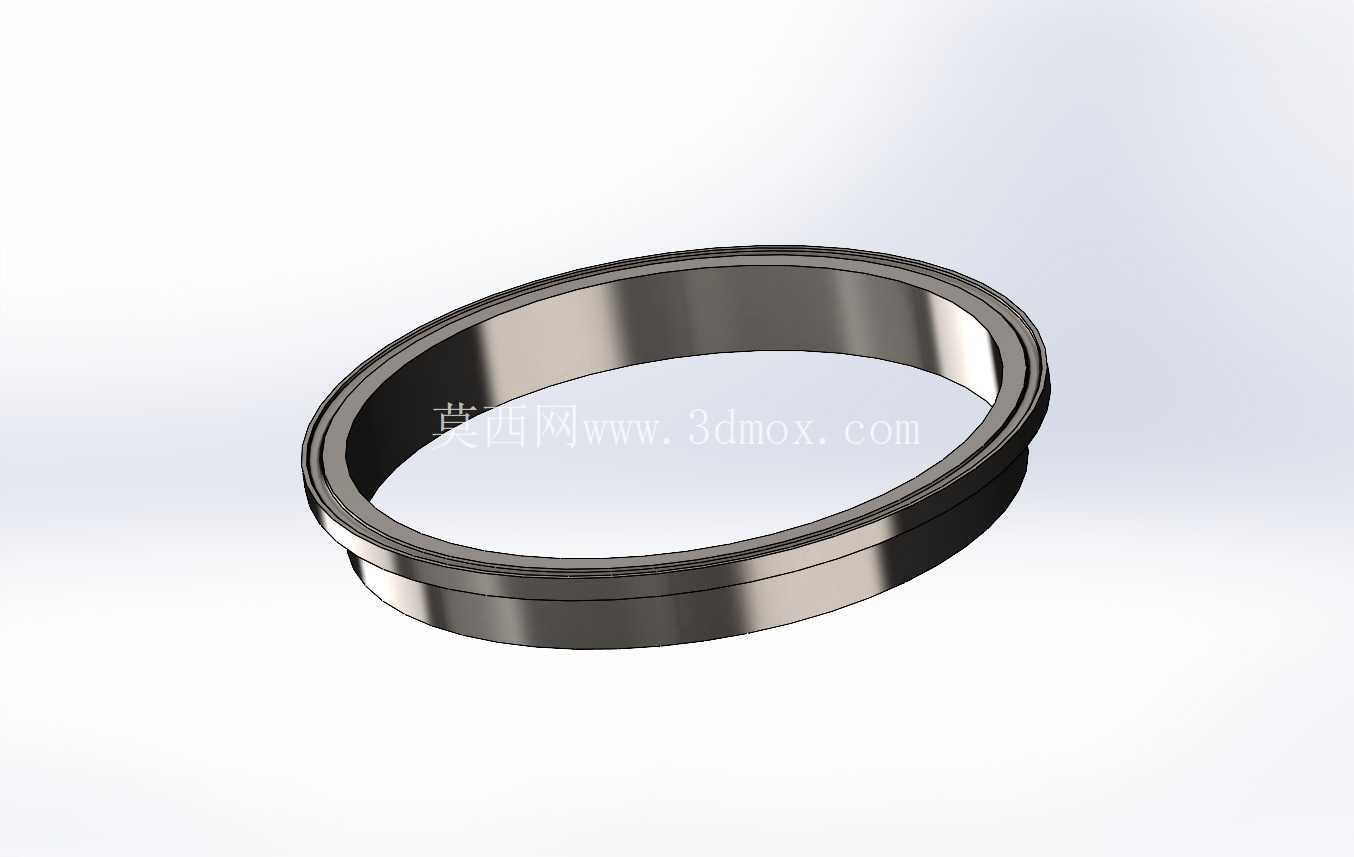

　　从结构外形看，零件整体为薄壁回转环，主体筒段保持较均匀的壁厚，端部设置加宽的凸缘。凸缘外侧形成卡箍抱合时的受力斜面或圆弧过渡面，内侧则为密封配合区域提供刚性支撑。卡箍锁紧后，夹紧力沿周向分布并作用在凸缘背侧，使两个对接卡套的端面共同压紧密封圈；筒身部分则插入或套合在对应管道端部，通过焊接形成固定连接。短焊缝设计使热影响区局限在端口附近，有利于控制六英寸大直径薄壁件的圆度和端面跳动。

　　建模时需要重点处理回转轮廓、凸缘过渡和密封边尺寸。薄壁环在实际加工中对壁厚变化较敏感，若局部加厚突变，焊接后容易出现收缩不均；若壁厚过薄，则卡箍压紧时可能产生局部弹性变形，导致密封面贴合不稳定。因此筒身与凸缘之间宜采用连续过渡，避免尖角应力集中。凸缘端面应保持较高平面度，外径与卡箍内轮廓匹配，倒角和圆角既要满足密封圈装配导向，也要避免在夹紧过程中形成干涉。

　　安装边界方面，该卡套的轴向长度决定了管道端部预留焊接位置，凸缘外径决定卡箍开合空间，筒段内径或外径则需与六英寸管路的实际名义尺寸、壁厚标准相协调。现场布置时，卡箍周围应保留手指或工具操作空间，对接两端卡套轴线应尽量同轴，避免靠卡箍强行拉正管道。若管路存在明显错边，密封圈会受到不均匀压缩，薄壁凸缘也可能承受附加弯矩。对于真空工况，端面粗糙度、焊缝打磨质量以及密封圈槽位或平面密封区的清洁程度都会直接影响抽真空效果。

　　设计思路上，这类零件并不追求复杂功能，而是在可焊性、可拆卸性和密封可靠性之间取得平衡。短焊缝降低了管道预制难度，快装凸缘满足维护拆卸需求，环形本体则通过对称结构保证周向受力一致。结构工程师在选型或二次设计时，应结合管道外径、壁厚、卡箍形式、密封件截面以及工作压力温度核对关键尺寸；建模过程中可先建立旋转剖面，再对端部圆角、焊接坡口和配合面进行细化，以便后续出工程图、干涉检查和焊接装配验证。
