单刀单掷大电流船型摇臂开关结构

　　这类单刀单掷摇臂开关常见于交流稳压电源、小型工控机柜、测试仪器、台式设备和电源分配单元中，主要承担主回路通断或负载侧电源切换任务。与面板上的轻触按键不同，它直接承载较高工作电流，操作者通过按压翘板两端完成闭合与断开，动作反馈明确，停机状态下也能从面板位置快速判断回路是否带电。

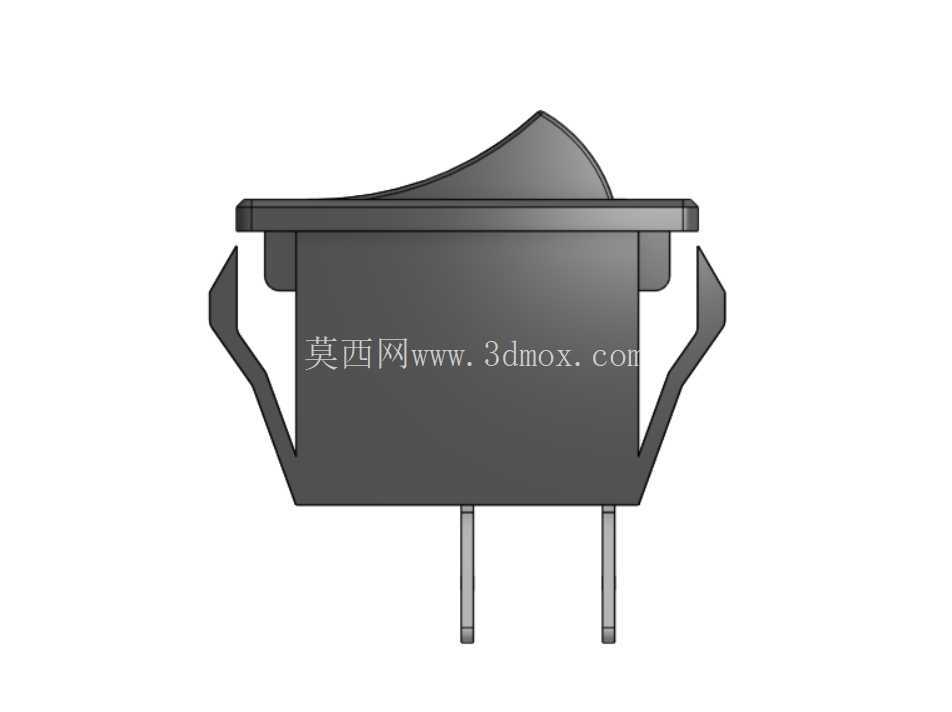

　　从整机布置看，开关通常安装在设备前面板或后侧电源入口附近，靠近滤波器、接线端子和保险座，便于缩短强电走线长度。面板开孔采用矩形卡装方式，壳体两侧带有弹性卡扣，插入钣金或塑料面板后依靠卡扣压紧板面，不需要额外螺母固定；前侧凸缘覆盖开孔边缘，既限制装入深度，也形成遮挡缝隙的安装边界。建模时需要重点保留凸缘厚度、卡扣高度、插片间距和翘板摆动包络，否则在面板装配干涉检查、线束走向校核或手操作空间评估时容易出现偏差。

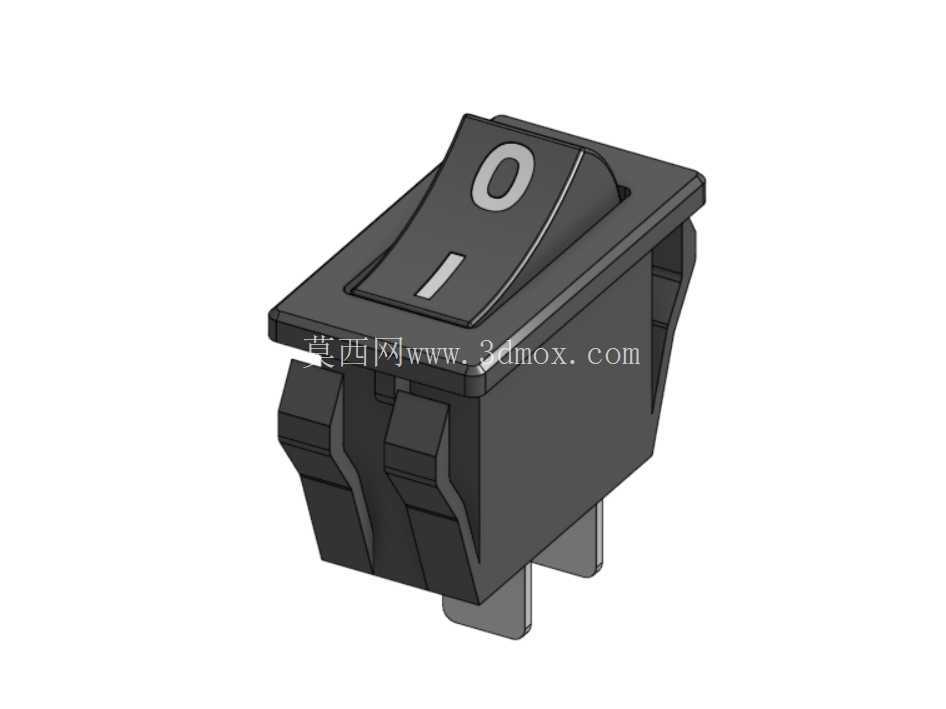

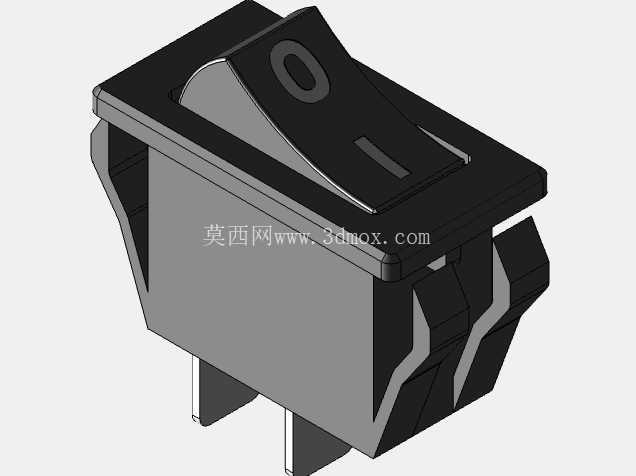

　　开关外形为典型船型结构，外部由黑色绝缘壳体、翘板按键和底部接线插片组成。翘板表面设置凹凸标识，一侧表示断开，另一侧表示接通，操作人员戴薄手套时也能凭触感识别位置。按键与壳体之间保留摆动间隙，内部通过摇臂、弹簧、触点支架和动触桥实现快速动作。弹簧提供过中心力，使翘板不会停留在模糊中间位置；按压超过临界点后，动触点迅速压向静触点，减少缓慢接触造成的拉弧和发热。

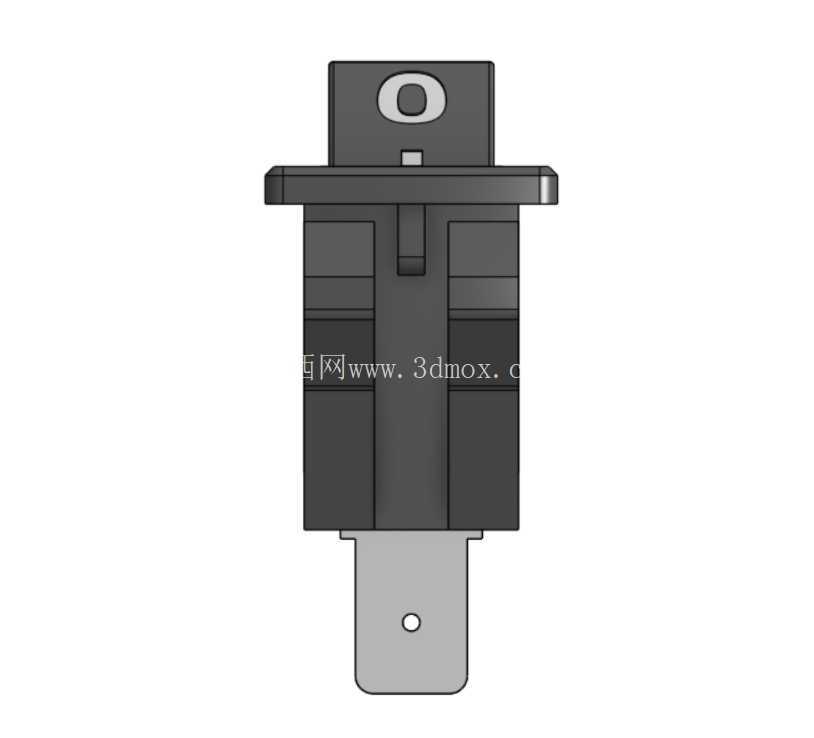

　　底部插片采用直插式端子，适合与线束冷压端子插接，也可在部分电源板上直接穿过焊盘焊接。端子位置与壳体防呆轮廓共同决定接线方向，三维布局时不能只看正面外形，还要给插片后方留出端子压接和手指插拔空间。若设备内部走线密集，应在开关下方预留线束弯曲半径，避免端子受力后将开关从面板孔中顶松。对于大电流回路，端子附近导线截面积、温升距离和固定方式都要与开关承载能力匹配，不能把开关模型当作单纯面板装饰件处理。

　　功能上，SPST结构只控制一条线路的通断，逻辑简单、失效模式清晰，适合作为单相设备的主电源开关。用于交流负载时，触点需要承受启动瞬间的冲击电流，因此在电机、变压器、电容输入型电源等场景中，选型不能仅按稳态功率估算，还要结合浪涌电流、负载性质和环境温度降额。开关装在面板上后，翘板高出面板的部分决定操作手感和防护边界；周围不宜布置凸起螺钉、线槽或狭窄折弯边，否则快速拍合时会碰到手指或工具。

　　结构设计思路围绕绝缘、耐弧、卡装和人机操作展开。壳体材料需要具备足够刚性和耐热性，壁厚在卡扣区域承担反复装拆的弹性变形，在触点区域则提供极间绝缘和电弧隔离。翘板外形不是简单平板，前缘和后部有不同高度，按压时绕内部支点翻转；模型中翘板与底座之间的间隙、两侧挡墙和顶部开口轮廓都直接影响真实装配。底座后方的定位台阶可防止开关在开孔中旋转，卡扣背面则形成回弹空间，这些细小特征在做面板开孔图和装配剖面图时都不能省略。

　　安装边界方面，工程建模应同时表达正面面板贴合面、侧面卡扣压缩量、后端端子伸出长度和翘板最高位置。面板厚度变化会改变卡扣咬合量，过薄可能导致开关松动，过厚则无法完全卡入。开孔周围要保留平整区域，避免喷涂层、加强筋或铭牌叠层影响凸缘贴合。设备维修时，开关通常从正面拔出或从背面推出，因此后侧线束长度和邻近元件高度要留出拆卸通道。

　　在整机三维评审中，该模型可用于检查面板开孔一致性、操作件高度、端子接线空间和安规爬电距离。对结构工程师而言，真正有价值的不是外观黑色塑料质感，而是把翘板摆动范围、卡扣弹性区域、插片接线位置和面板安装关系完整表达出来；对电气工程师而言，则可据此确认主电源通断路径、端子朝向以及与保险、滤波器、接地端子之间的布局关系。这样在样机装配前，就能提前发现面板干涉、线束拉扯、操作距离不足和维修拆卸困难等问题。
