城市公交吊环式乘客扶手结构

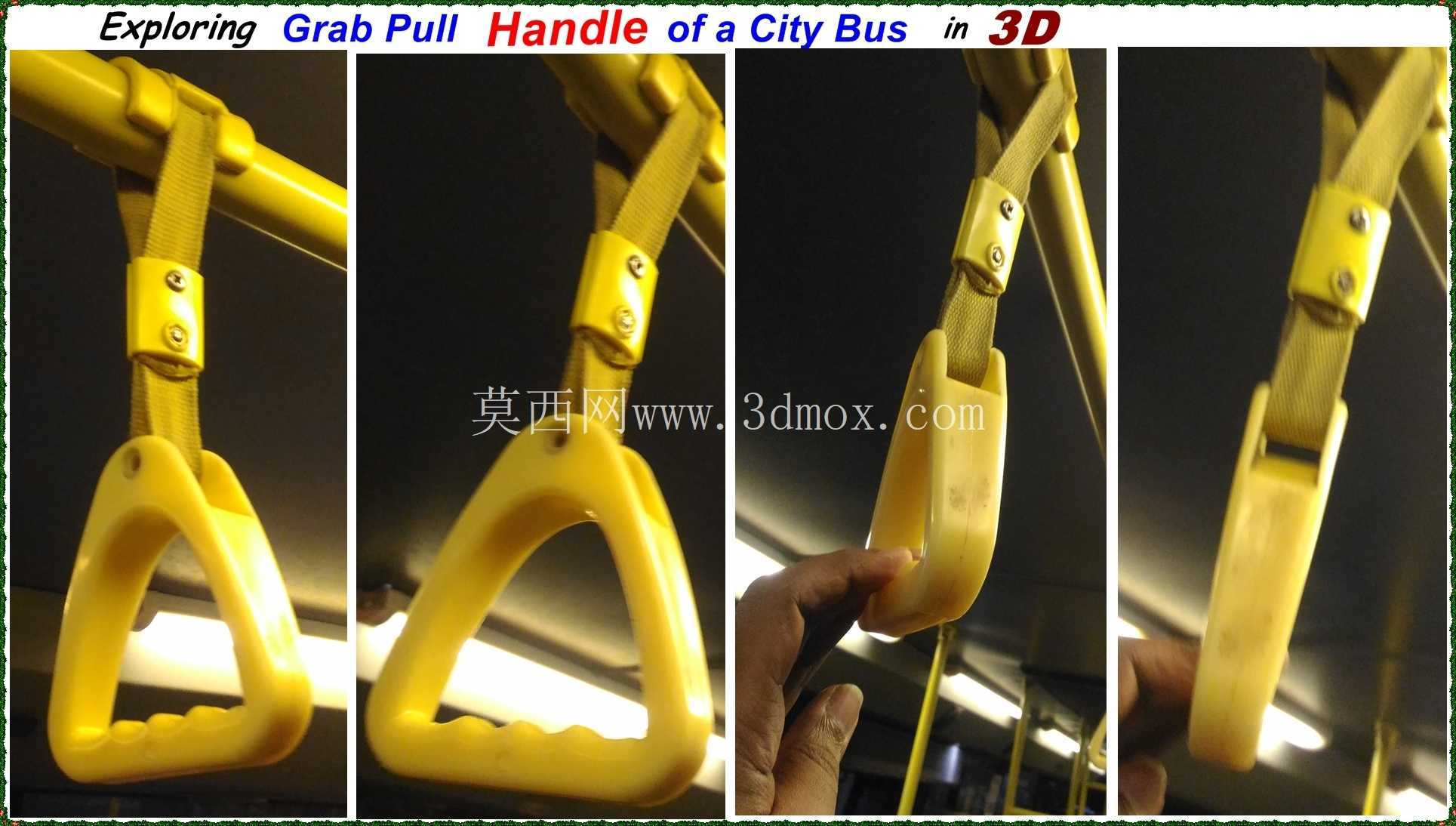

　　城市公交车辆内部的站立乘客区域，扶手系统是维持乘客人身稳定、分散车厢载荷、改善乘车体验的关键附件。该作品围绕常见的黄色吊环式乘客扶手展开，完整呈现了横向扶手杆、织带连接段、金属夹片、紧固件以及三角环形握把之间的装配关系。结构形式并不复杂，但在公共交通高频使用环境下，每一处连接和握持边界都需要兼顾强度、耐疲劳、制造工艺与维护便利性。

　　从实际使用场景看，这类扶手主要布置在公交车内通道上方、车门附近以及座位区之间的站立空间。车辆起步、制动、转弯或经过颠簸路面时，站立乘客需要通过握持吊环保持身体平衡。吊环下方采用近似三角形的闭合环体，内侧下缘设置连续的浅凹槽指位，使不同身高的乘客都能较自然地抓握。环体上部逐渐收窄，与织带形成过渡，避免握持区域出现突兀棱角。整体外形圆润，表面没有尖锐边，符合车内人员频繁接触部件的安全要求。

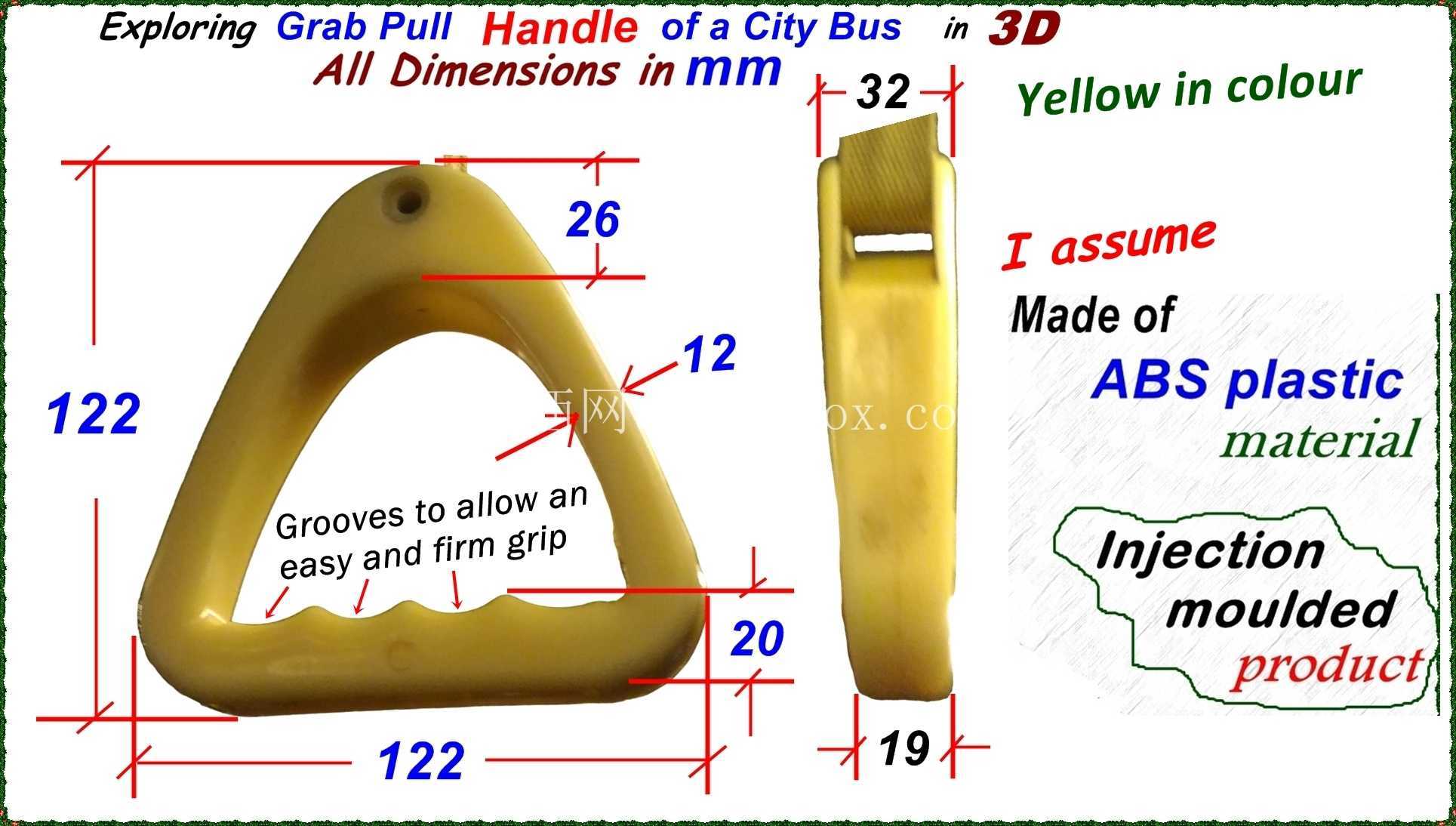

　　设计思路上，握把部分采用塑料成型结构，适合通过注塑方式批量生产。环体截面并非简单等厚处理，而是在受力较大的上部连接区和侧弧过渡区保留较充分的材料厚度，在手指接触的下缘通过曲面和浅槽提升贴合感。这样既控制单件重量，也能减少材料浪费。吊环在承受乘客突然拉拽时，载荷会从环体上部传递到织带，再经金属夹片和紧固件传递至车厢横向杆。建模时需要重点表达这些载荷路径，尤其是夹片与织带的夹持位置、螺栓穿孔区域以及环体顶端的连接形态。

　　悬挂部分使用扁平织带而非刚性连杆，能够在车辆振动时提供一定柔性缓冲。织带上端绕过横向扶手杆后，由金属夹片压紧并通过紧固件固定；下端与吊环上部连接，形成可随乘客施力方向轻微摆动的悬挂状态。这种柔性连接可以降低车辆晃动时对乘客手腕的刚性冲击，也能避免金属杆与塑料握把之间直接碰撞产生噪声。金属夹片的折弯形状、压接面和孔位需要在三维结构中准确定位，因为它决定了织带防滑、防脱和长期承载的可靠性。

　　安装边界方面，横向扶手杆通常沿车厢顶棚下方纵向或横向布置，吊环组件通过织带环抱杆体实现悬挂，不需要在杆体上额外开孔，便于在不同车型内按间距排布。设计时应保证吊环下垂后处于多数站立乘客可触及的高度范围，同时不能过低影响乘客通行或造成头部干涉。相邻吊环之间需要保留合理间距，使高峰时段多人可同时抓握，又避免握把相互碰撞。对于车门附近区域，扶手位置还应与立杆、座椅靠背、挡板等车内设施协调，确保紧急制动时乘客能够迅速获得支撑。

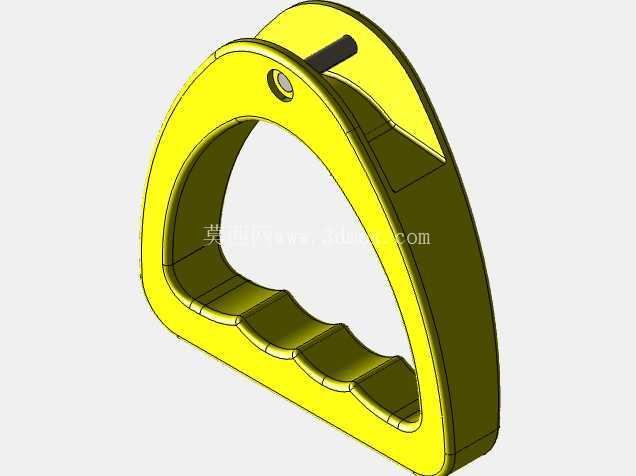

　　从结构建模角度看，该类零件适合按照实际装配层级拆分：横向圆杆作为安装基准，织带表现为柔性带状实体或简化装配体，金属夹片体现折弯和紧固孔，塑料握把则重点建立外观曲面、指位凹槽和顶部连接结构。环体外形需要保证拔模方向一致，壁厚过渡均匀，转角处避免应力集中。指槽不宜过深，否则既会增加成型缺陷，也可能在长期握持后积存污垢。外表面应连续光滑，边缘采用圆角处理，使零件在公共交通环境中更易清洁和维护。

　　功能特性上，该扶手并不承担复杂运动，而是以静态承拉、瞬时冲击和反复握持为主要工况。它的价值在于用较低成本的塑料握把、织带和标准紧固件组成可靠的车内安全辅助系统。黄色高识别度外观也便于乘客在拥挤车厢内快速发现抓握点。整体结构轻巧、更换方便，适合公交、通勤客车以及类似轨道交通车辆的站立乘客区域使用。三维模型能够帮助设计者校核吊环摆动范围、织带包角、夹片压紧方式、握把人机曲面以及与车厢横杆的装配关系，为后续工程出图、样件制作和小批量试制提供直观依据。
