实验室微型立式铣床结构设计

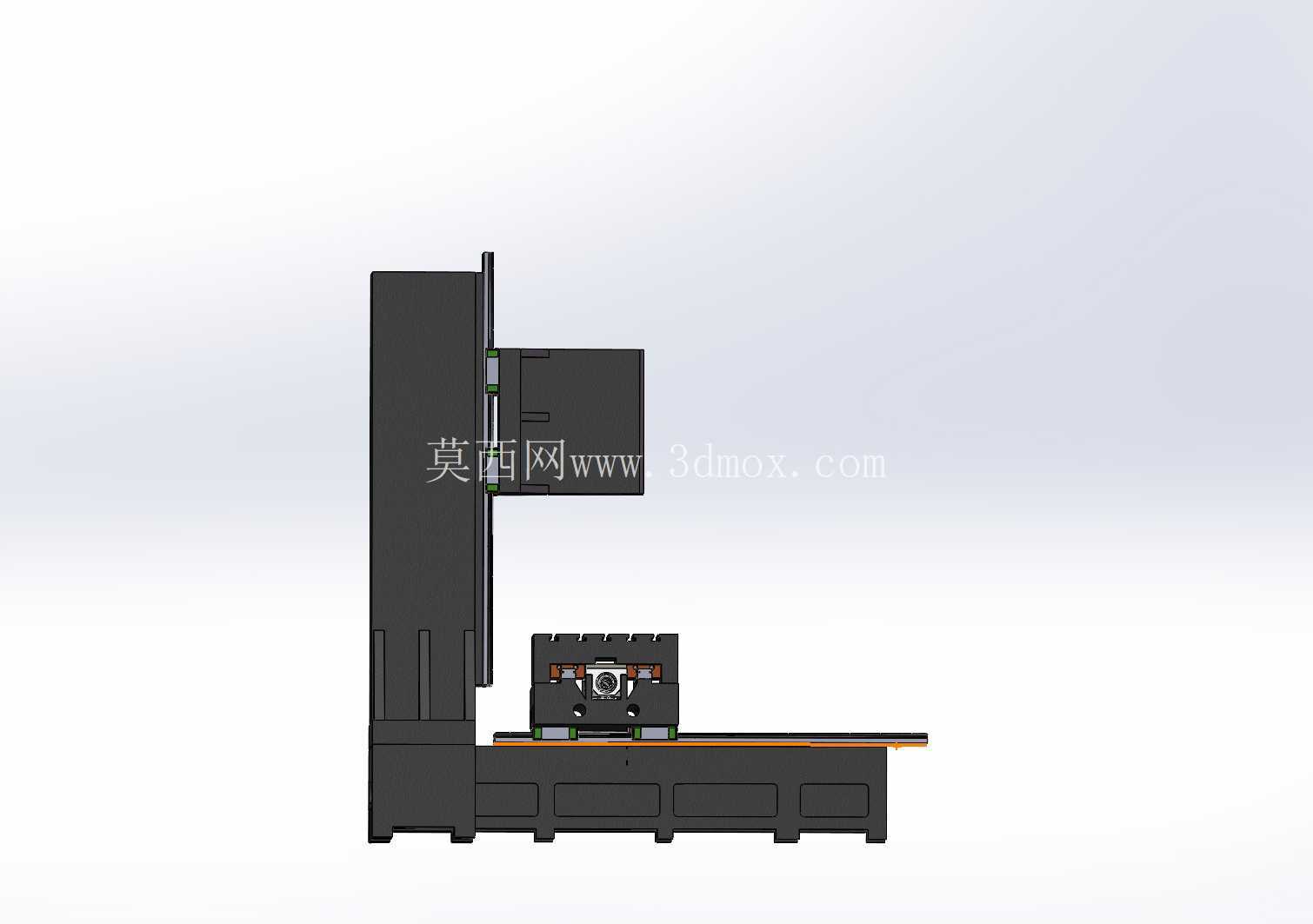

　　这套微型立式铣床的结构方案，最初是围绕高校实验室、小型科研试制工位的空间约束展开的，常规工业铣床占地面积大、整机重量高，既无法放进狭小的实验操作台区域，也很难满足小批量非金属、轻金属试样的铣削加工需求，因此在布局阶段就放弃了传统大型床身的厚重设计思路，转而采用立柱后置、工作台前置的紧凑立式排布。从整机安装边界来看，底座采用整体式铸铁质感的拼接支撑结构，底部预留了四个水平调平的安装接触面，整机落地 footprint 控制在普通实验台可容纳的范围内，不需要额外做厚重的设备地基，只需要在平整的钢制工作台或者木质实验台面上预留对应安装孔位，就可以完成整机固定，底座内部预留了排屑槽的延伸空间，加工产生的细小切屑可以顺着工作台前方的斜面滑落，

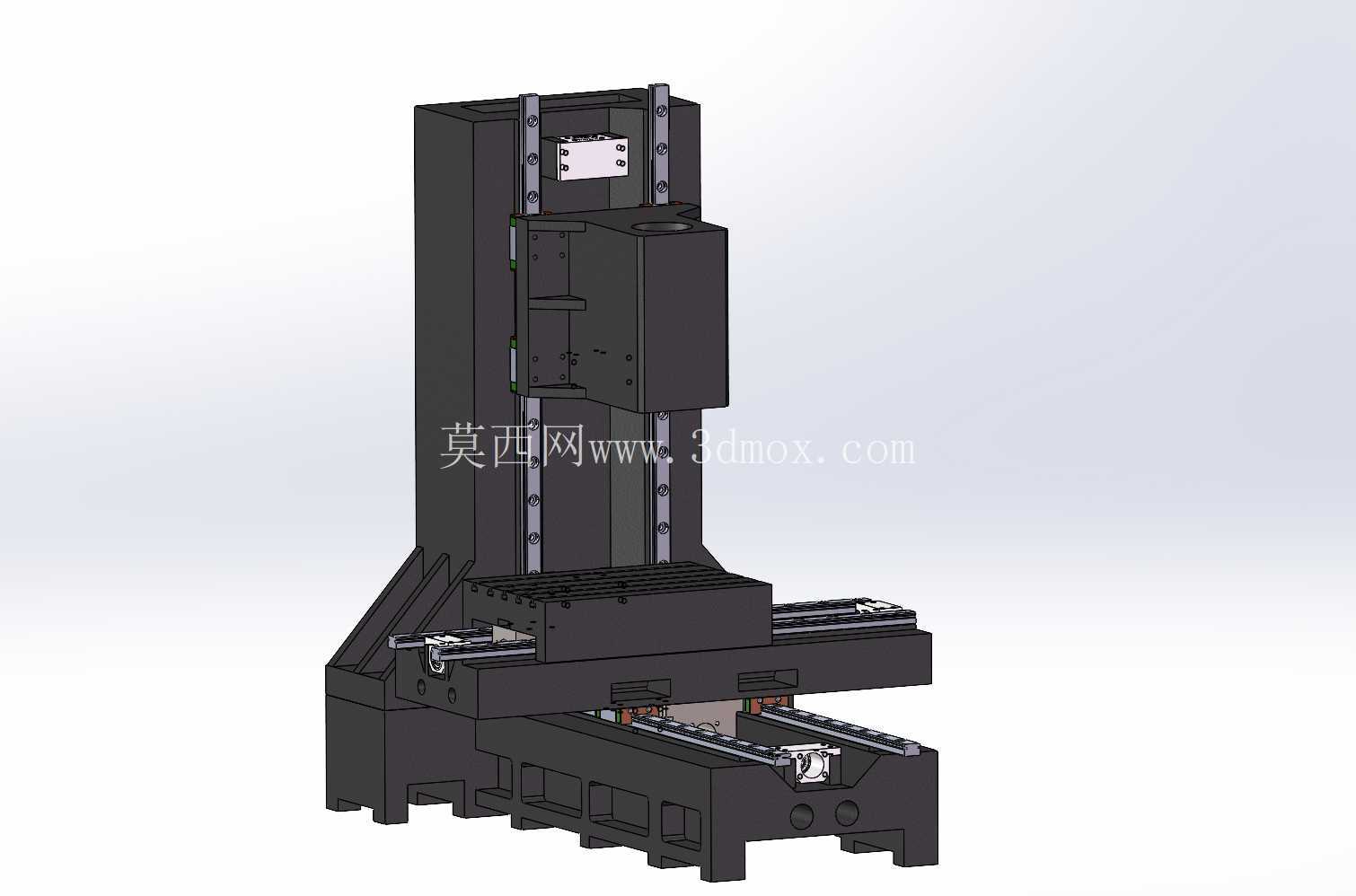

　　不会堆积在导轨运动副附近。立柱部分采用竖置的箱型截面结构，这种截面形式在有限的材料用量下可以获得很高的抗弯刚度，主轴滑座沿着立柱前方的竖向导轨做进给运动，竖向行程的设定刚好覆盖实验室常用的小型试样加工高度范围，既不会因为行程过长导致立柱悬臂刚度下降，也不会因为行程过短限制不同高度夹具的安装。横向工作台布置在底座上方的水平导轨面上，工作台面预留了标准的T型槽安装位，可以直接搭配小型平口钳、试样压板来固定铝件、塑料件、石蜡试样甚至3D打印后的待修整工件，工作台的横向、纵向进给导轨都采用了贴塑防护的设计，避免实验过程中产生的粉尘、切屑进入导轨配合面。在实际使用场景里，这类微型铣床并不承担重型金属切削任务，

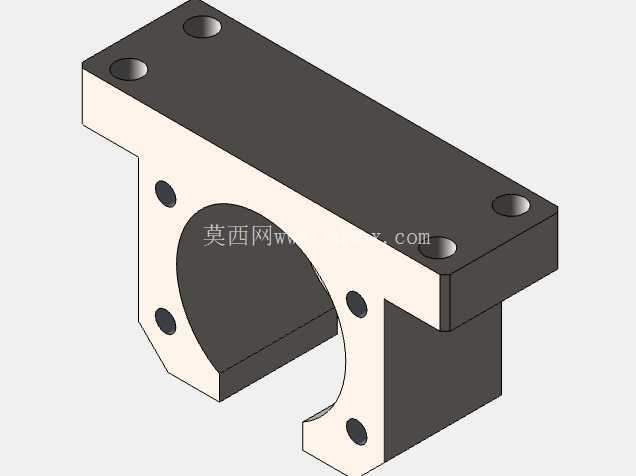

　　更多是面向机械专业的机床结构认知教学、小尺寸科研零件的开槽、平面铣削、轮廓修形，也可以用于创客团队完成小型非标零件的二次加工，相比大型工业铣床，它的操作门槛更低，运动部件的运动逻辑完全和工业立式铣床保持一致，学生可以通过这套设备直观理解主轴进给、工作台移动、夹具装夹的完整加工流程。设计过程中特意把主轴驱动单元、滑座传动组件的安装位置做了模块化拆分，主轴箱通过螺栓固定在竖向滑枕上，后期如果需要更换不同转速区间的主轴单元，只需要拆卸连接法兰就可以完成替换，不需要对床身主体做二次加工。整机的管线排布全部沿着立柱后侧的走线槽布置，避免管线外露干涉运动部件，工作台前方延伸出的托板区域可以临时放置待加工工件或者测量工具，

　　不用额外在设备周边摆放置物台。从刚度匹配的角度来看，所有运动副的配合面都做了加宽处理，在整机整体尺寸缩小的前提下，尽量保证切削过程中的抗震性能，针对实验室常见的小切深、高转速加工工况，这种结构的刚性冗余完全可以满足使用要求，不会出现明显的切削振纹。设备的操作位设置在整机正前方，操作人员站在工位上就可以同时触碰到工作台锁紧手柄、主轴控制开关，装夹工件时的操作空间预留充足，不会因为结构过于紧凑导致扳手、夹具无法正常施展。整机的外轮廓没有突出的尖锐棱角，所有钣金护边都做了折弯钝化处理，符合实验室设备的安全使用要求，底部支撑脚的高度可以微调，即使放置面存在轻微的水平度误差，也可以通过调整脚座来保证工作台面处于水平状态，避免加工过程中出现进给跑偏的问题。
