四爪自定心卡盘精密夹持工装结构

　　在普通车床、转塔车床、外圆磨床以及各类回转加工专机上，卡盘是连接主轴与工件的核心夹持单元，四爪卡盘凭借单爪独立可调的特性，长期承担着异形件、偏心件、方形毛坯与不对称截面坯料的装夹任务。这套三维结构完整还原了四爪卡盘从盘体、卡爪到驱动配合的关键几何关系，可直接用于夹具选型校核、机床配套设计以及夹持方案的运动干涉检查。

　　从实际加工场景看，四爪卡盘与自定心三爪卡盘的最大区别在于四个卡爪能够单独进给。加工方形铸锻件、偏心轴、十字形零件或轮廓不对称的焊接件时，操作者可以通过百分表找正，逐个调整卡爪位置，使工件回转中心与主轴轴线重合，从而弥补毛坯外形不规则带来的装夹偏差。图中卡爪采用对称十字布置，四个夹持方向沿盘体周向均布，既可以从外圆向外撑持内孔，也可以从外侧收拢夹紧外轮廓，适配车削端面、镗孔、切槽、磨削外圆以及钻孔前的回转定位等多道工序。

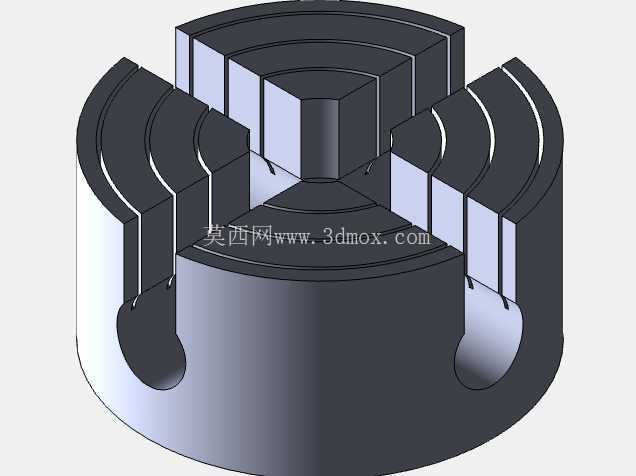

　　结构设计上，盘体承担主轴连接与载荷传递的双重作用。下部圆柱形本体提供足够的刚性壁厚，背面通常设置与机床主轴端面对应的止口、法兰连接孔或短锥配合面，安装时以止口外圆或锥面实现径向定位，再由端面螺栓锁紧，保证卡盘回转时的同轴度与端面跳动控制在工艺允许范围内。盘体正面加工有相互垂直的两组径向导轨槽，槽型与卡爪底部的滑动导向段配合，约束卡爪只能沿径向直线移动，避免夹紧过程中出现偏转或翘起。

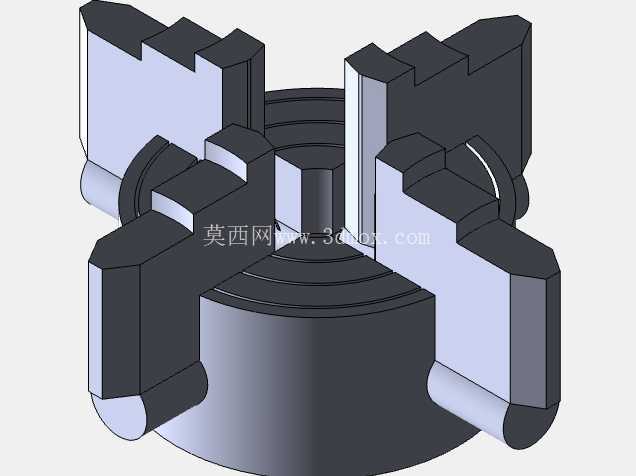

　　卡爪是直接接触工件的执行零件。模型中每个硬爪都包含与导轨槽配合的滑座段、承担夹紧力的爪臂以及接触工件的钳口部分。爪臂高度需要兼顾工件悬伸与排屑空间：过低会限制大直径坯料的夹持深度，过高则在高速回转时增大不平衡量并削弱刚性。钳口接触面可根据工件形状做成平口、圆弧口或带滚花的防滑面，粗加工时优先选用硬爪承受较大切削力，精加工薄壁件时则可更换软爪，通过镗削软爪内孔获得与工件外径一致的夹持面，增大接触面积、减小夹痕与变形。

　　驱动方式上，四爪单动卡盘通常在每个卡爪尾部配置独立丝杆，丝杆转动时通过螺纹副带动卡爪沿导轨径向移动，四个调整端在盘体圆周方向分布，便于操作者使用扳手逐爪进给。这种结构虽然找正比自定心卡盘费时，但夹紧力大、调整灵活，特别适合单件小批量生产、修配加工以及重型毛坯的粗车工序。设计丝杆与卡爪啮合段时，需要保证螺纹牙型具备足够的接触长度，使切削扭矩、离心力和工件重力产生的载荷均匀分布在牙面上；导轨滑移面则要保留润滑与防尘间隙，防止切屑进入造成卡滞。

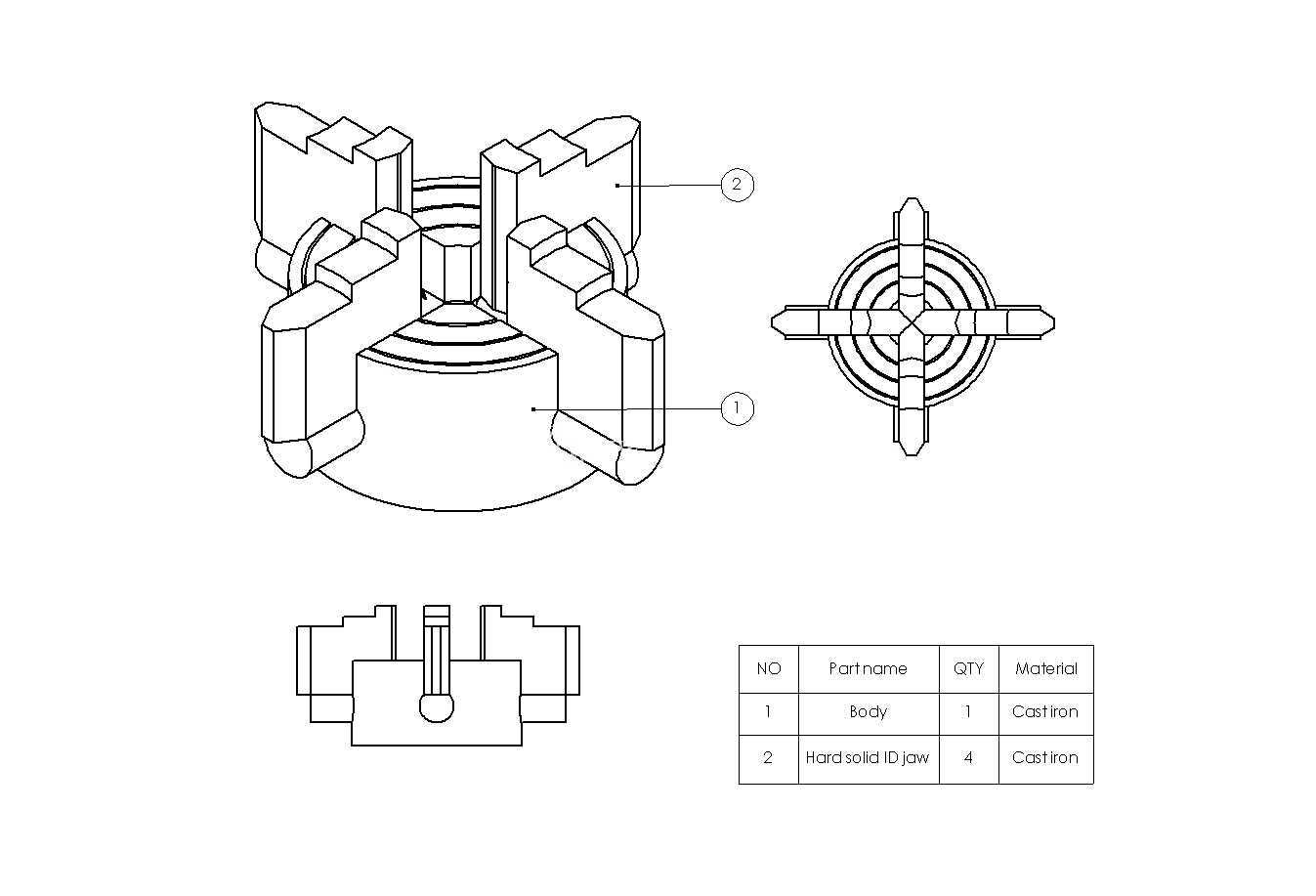

　　从外形尺寸与安装边界判断，盘体直径决定了最大夹持范围。外夹时工件外径受卡爪外伸极限和盘体正面空间限制，内撑时内孔直径则受卡爪最小收拢尺寸限制；十字形俯视图清晰表达了四个卡爪在零位与外伸状态下的包络范围，设备配套时除核对盘体外径，还要校核卡爪全开时是否与机床防护罩、刀架或刀具轨迹发生干涉。盘体背面的连接止口、螺栓分布圆以及主轴端面间隙，是安装边界中最容易被忽略的环节：若卡盘厚度过大，会使工件悬伸增加、悬臂刚性下降；若卡爪行程不足，则无法覆盖毛坯的尺寸波动。

　　建模过程中，盘体导轨槽、卡爪滑座和丝杆轴线应保持明确的配合关系，四个卡爪按十字对称布局，便于在装配环境中验证径向行程极限。工程应用时，还需结合主轴额定转速、工件重量和切削力复核卡盘规格，重型或高速工况下应核算夹紧力衰减与平衡等级，必要时降低转速或对卡爪进行配重处理。整体来看，该结构把卡盘的夹持原理、运动方式和安装接口表达得较为清楚，能够帮助设计人员在机床改造、夹具配置和加工工艺制定时，直观判断装夹可行性与空间边界。
