汽车CNG电控单元铝制壳体设计方案

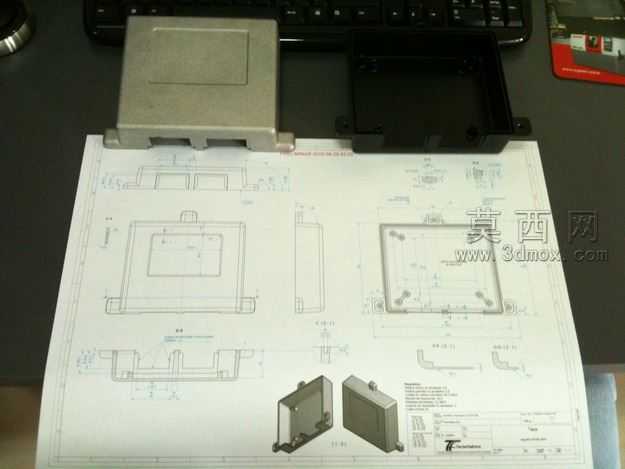

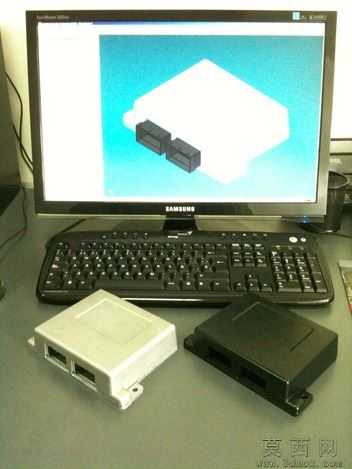

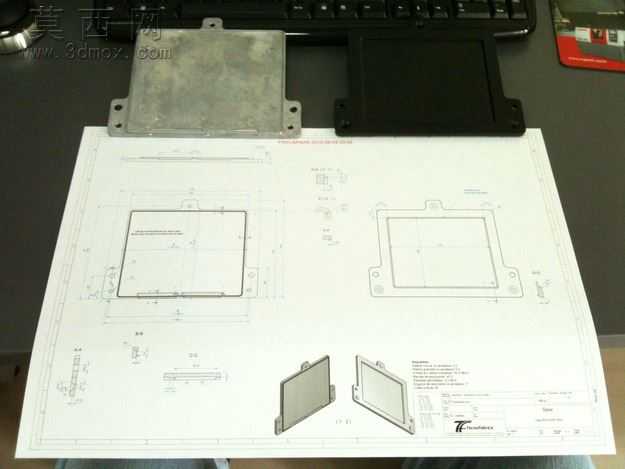

本作品围绕汽车CNG燃气转换系统的电控单元壳体展开三维设计，建模阶段依托Autodesk Inventor平台完成全参数化结构搭建，首先针对车用电控单元的安装适配需求，确定壳体的整体长宽高尺寸，预留出电路板安装位、线束接插件开口以及固定耳的安装孔位，保证壳体能够适配车内安装空间的同时，满足电控元件的容纳需求。建模过程中先绘制壳体上下盖的基础草绘轮廓，通过拉伸、抽壳命令生成壳体的基础腔体结构，针对上下盖的配合位置设计卡扣与止口结构，保证装配后壳体的密封性与结构强度，避免车辆行驶过程中的震动导致壳体松脱。材质设置上，针对铝制壳体的特性，赋予亚光磨砂铝合金材质，调整材质的粗糙度、金属度参数，还原铝合金壳体表面的细腻质感，同时区分上下盖的表面处理效果，上盖采用平整的磨砂面设计，下盖对应接插件位置做局部加厚处理，提升接口处的结构强度。渲染阶段搭建桌面实景展示场景，将建好的壳体三维模型与实物样品同屏呈现，调整场景光照为柔和的室内漫反射光，添加适当的环境反射效果，让渲染出的模型质感与实物高度匹配，清晰展现壳体的外观轮廓、接口位置与固定结构。设计思路上充分考虑车用部件的使用场景，壳体边角做圆弧过渡处理，避免尖锐边角在安装过程中划伤线路或操作人员，固定耳位置设计加强筋结构，提升安装点位的抗扭强度，适配车辆行驶过程中的震动工况；接插件开口位置根据车用标准连接器尺寸做精准适配，保证接口对接后的密封性，防止灰尘、水汽进入壳体内部影响电控元件的正常工作。由于该产品为客户量产在用部件，本次仅展示壳体的外观结构与设计效果，未开放内部结构与加工图纸，整体设计兼顾了结构强度、安装适配性与外观质感，符合车用电控单元的工业设计要求，能够满足CNG转换系统电控单元的防护与安装使用需求。
