CNG汽车ECU控制器塑料外壳结构设计

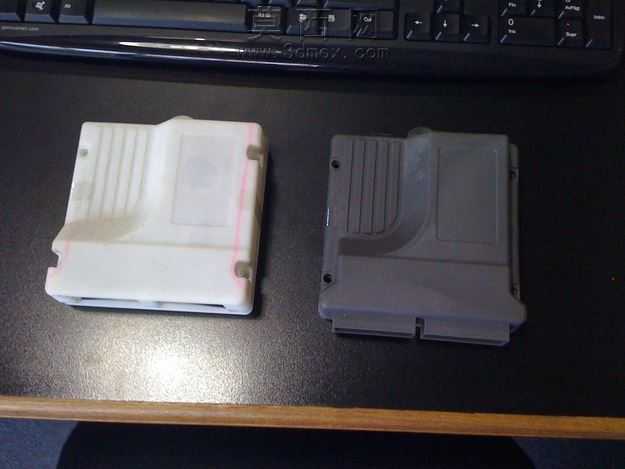

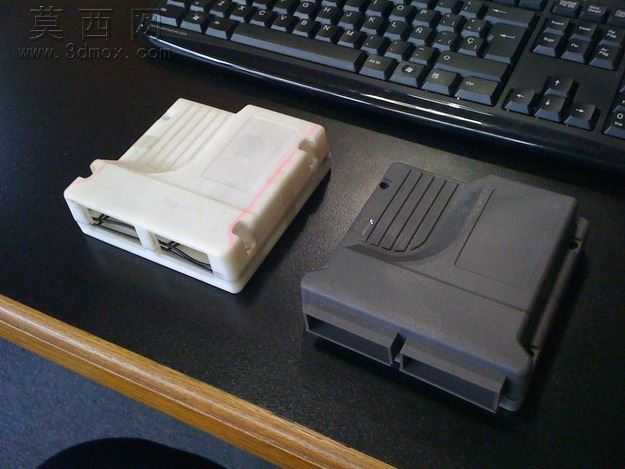

本作品为适配CNG燃气转换场景的汽车ECU塑料外壳三维设计，建模阶段围绕车用控制器的实际装配需求展开，首先完成外壳整体轮廓的参数化搭建，精准匹配内部PCB电路板、接插件的安装尺寸，预留出对应的接口避让空间与固定柱位。建模过程中充分考虑注塑工艺的成型特性，对外壳的壁厚做均匀化处理，避免出现壁厚差异过大导致的注塑缩痕、翘曲问题，同时在壳体边缘设计合理的脱模斜度，保障后续量产开模的顺利脱模。外壳上下盖的扣合结构经过反复校核，既保证装配后的连接紧固性，又兼顾后期维修拆卸的便捷性，在壳体表面设计了多道平行的加强筋结构，在不额外增加壳体壁厚、控制整体重量的前提下，大幅提升外壳的结构强度与抗形变能力，避免车辆行驶过程中的震动导致壳体开裂。材质渲染阶段分别模拟了两种量产常用的工程塑料材质效果，白色款采用耐候性PP材质的质感表现，还原哑光磨砂的表面肌理，灰色款采用阻燃ABS材质的视觉效果，呈现细腻的半哑光质感，同时精准还原塑料材质在日常光照下的漫反射特性，让渲染效果贴近实际量产成品的真实观感。设计过程中充分考虑车用部件的使用环境，在接口位置设计了对应的挡边结构，减少灰尘、水渍侵入壳体内部的概率，外壳的边角全部做圆弧过渡处理，既避免尖锐边角在装配过程中划伤操作人员，也能降低应力集中提升外壳的抗冲击性能。整体结构设计完全贴合CNG汽车ECU的实际使用需求，兼顾了结构可靠性、工艺可行性与使用实用性，能够直接为后续的开模量产提供精准的三维数据支撑。
