交流稳压设备用直角三角支撑安装座

　　在交流稳压电源、小型工业变压器以及配套电控单元的现场安装环节，安装基准面不共面是非常常见的工况：不少老旧车间的电控柜内壁预留安装位为竖直钣金面，而待固定的稳压模块自身底部为水平支撑面，若直接采用平板折弯件强行搭接，不仅螺栓受力会出现额外的剪切分力，长期运行下设备自身的微振动还会让钣金连接位出现疲劳松动，严重时甚至会拉扯内部接线端子造成供电接触不良。这款直角三角支撑安装座正是针对这类垂直-水平转接安装需求开发的结构件，整体采用等厚实心块体加工成型，没有采用薄钣金折弯的薄壁结构，从根源上避免了折弯件长期承载后出现的角度回弹、翼面翘曲问题。

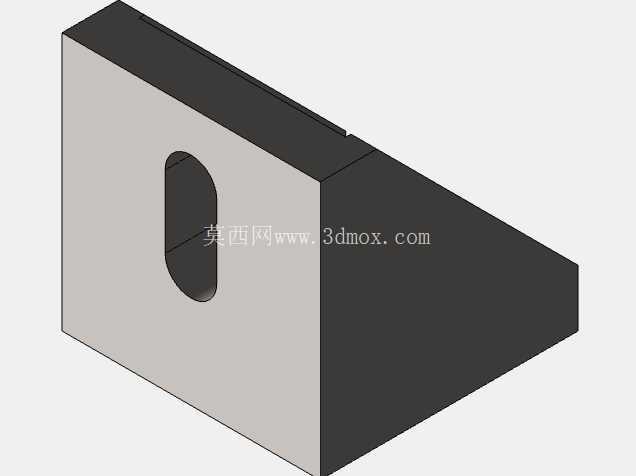

　　从结构受力逻辑来看，支撑座的两个互相垂直的安装面分别对应竖直安装基准与水平承载面，两个面之间的三角加强肋和两侧立面完全融合为一体，不存在焊接拼接的焊缝缺陷，载荷从水平承载面传递到竖直安装面的路径全程为连续实体，当上方承载的稳压设备运行产生小幅振动时，三角结构的斜向支撑边可以把竖直方向的载荷直接分解为沿实体内部的压应力，不会出现薄壁悬臂结构常见的应力集中在折弯转角处的问题。在竖直安装面上开设的长圆形腰型孔是整个结构设计里非常贴合现场施工的细节：现场在墙面、电控柜立柱或者设备机架上打孔时，很难保证两个孔的孔距和设计值完全一致，普通圆孔支架一旦孔位偏差超过1mm就会出现螺栓穿不进的问题，腰型孔沿长度方向预留了充足的调节余量，安装人员可以先把支架预贴在安装面上，根据实际打孔位置微调支架的上下、左右位置，待所有螺栓都顺利穿入后再逐步拧紧锁死，大幅降低了现场安装的配孔难度。

　　从安装边界尺寸来看，这款支架的适配安装模块基准尺寸为20mm×20mm，刚好匹配小型交流稳压器、微型变压器或者小型传感控制模块的底部安装 footprint，支架的竖直安装面厚度和水平承载面厚度保持一致，边缘全部做了直角钝化处理，没有尖锐的加工毛刺，安装人员在柜内狭小空间操作时不会被锐边划伤。两个垂直工作面的平面度在加工时做了管控，贴合安装后不会出现支架和基准面之间留有缝隙、螺栓拧紧后支架被强行拉变形的情况；腰型孔的孔径适配常规的十字盘头安装螺栓，孔位周边没有做下沉沉台，安装时可以搭配平垫、弹垫使用，防松效果更稳定。

　　在实际应用场景里，这类支架除了用来在竖直柜壁上托装小型稳压单元，也可以反向安装在水平工作台面上，为需要竖直固定的小型电气模块提供垂直安装基准，比如部分采样传感器、接线端子排需要保持竖直朝向来避免积灰，就可以利用支架的竖直面作为固定位，水平面锁在工作台型材上。和常见的铝型材角码相比，这款实心支撑座的整体刚性要强得多，铝型材角码本身是槽型薄壁结构，拧紧螺栓时很容易出现槽口变形，而实心块体的承载能力可以满足数公斤级电气模块的长期固定需求，即使设备在运行中出现小幅的启停冲击，支撑座也不会出现可见的形变位移。建模过程中所有特征完全参数化，腰型孔的长度、宽度，支架的整体厚度、三角肋的延伸长度都可以根据后续不同的安装尺寸需求快速调整，不需要重新绘制基础轮廓，对于同系列不同规格的稳压设备安装座衍生设计来说，修改效率非常高。结构的所有转角位置都做了工程化的圆角过渡，避免了热处理或者机加工过程中尖角位置出现应力开裂的隐患，整体结构没有复杂的曲面特征，既可以采用整块铝材铣削加工，也可以采用注塑、铸造成型批量生产，不同工艺下的结构适配性都很好。
