HYBT系列交流稳压器端子排组件结构

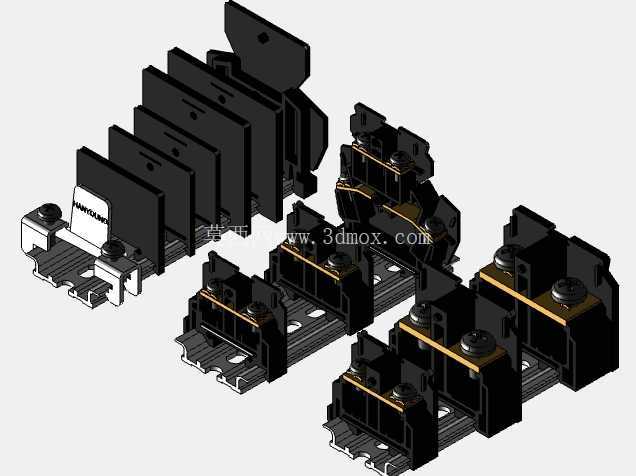

　　这套三维结构围绕交流稳压设备内部的主回路接线与分相排布展开，呈现的是HYBT系列端子排及其配套隔弧、安装、载流构件的完整装配关系。实际工程中，这类组件多用于稳压电源、低压配电盘、工业控制柜以及变压器二次侧出线部位，承担导线接入、相序分隔、电流传导和检修断开等功能。模型把不同额定电流规格下的基座、压线块、紧固螺钉、隔弧挡板和导轨卡扣放在同一装配环境中表达，能够直观看到系列化产品在宽度、极数和接线容量上的差异。

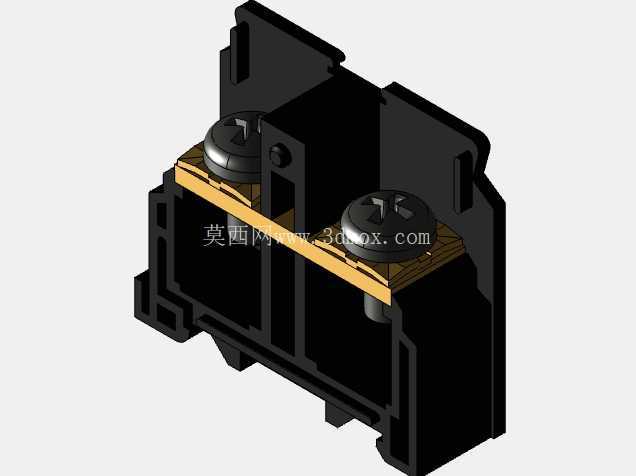

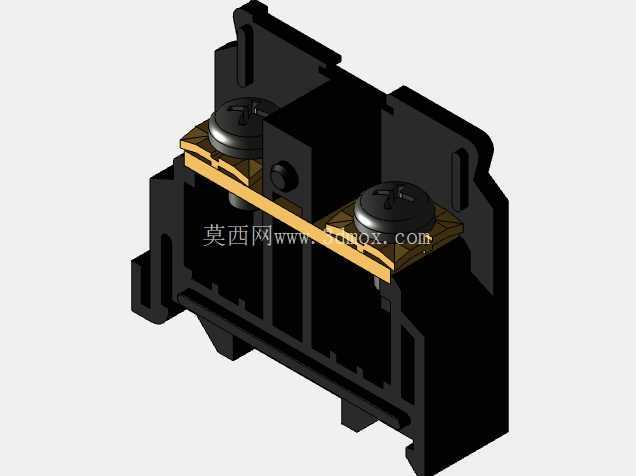

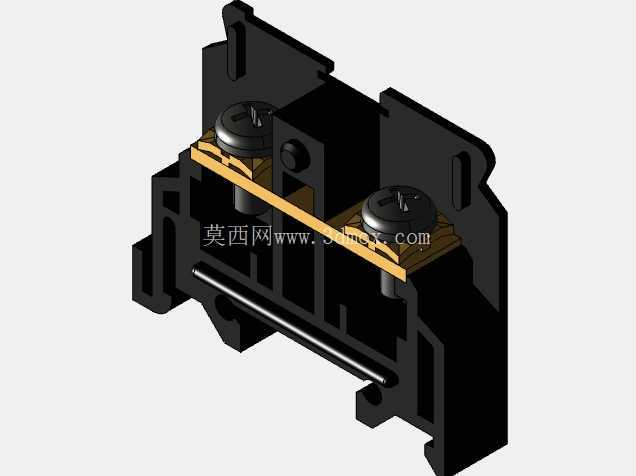

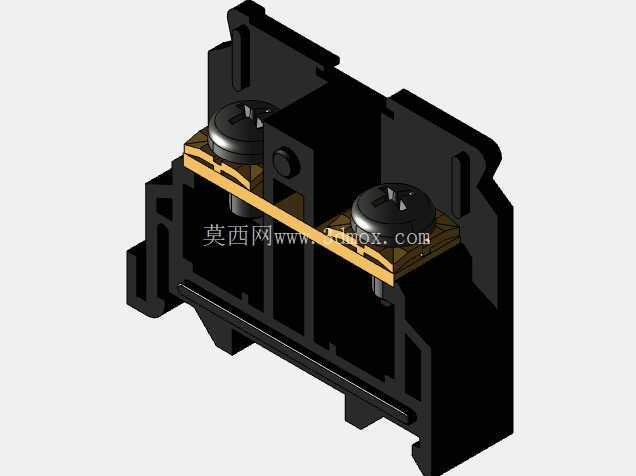

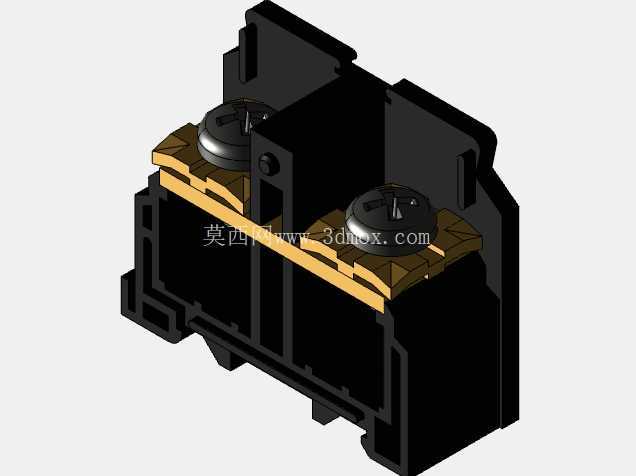

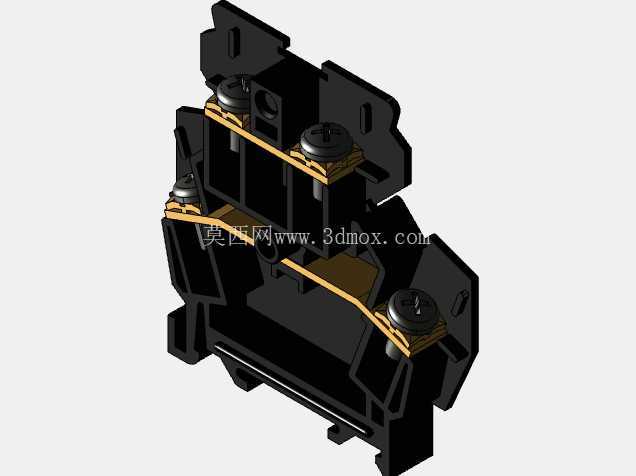

　　从使用场景看，端子排并不是孤立零件，而是安装在稳压器内部靠近进出线区域的连接单元。设备运行时，外部电源线进入柜体后先经过保护与开关元件，再由这类端子完成与调压绕组、补偿回路或控制模块之间的可靠连接。多极并排结构有利于A、B、C三相及零线分区布置，黑色隔弧件在相邻极之间形成物理边界，可降低接线误触风险，也能在大电流通断或松动发热时减少相间拉弧影响。底座上的金属载流条承担主要导电任务，上方压线结构通过螺钉压紧导线端头，使铜质或铝质线鼻与导电面保持稳定接触。

　　设计思路上，系列件采用了统一的安装逻辑和变化的截面尺寸。小电流规格的单体宽度较窄，适合控制回路、信号线或辅助回路；大电流规格则增加导电条宽度、压线区域和紧固点数量，以适应较粗电缆和更高载流需求。模型中可以看到不同规格沿标准导轨方向拼接，底部卡扣与导轨轮廓配合，装配时先将一端卡入导轨，再压入另一侧锁定；拆卸时通过卡扣弹性变形即可退出，这种方式便于柜内批量布置和后期维护。相邻端子之间通过侧面定位结构保持间距，避免多联拼装后出现歪斜或累积偏差。

　　外形尺寸方面，整组组件的边界主要由极数、单体宽度和隔弧板高度决定。导轨方向上的长度随拼接数量线性增加，设计柜体排布时需要在两端预留接线弯曲空间和工具操作空间，尤其是大电流电缆，不能只按端子本体宽度计算占位。高度方向上，压线螺钉顶部、隔弧挡板上沿和导线压接后的圆弧共同构成最高轮廓，布置时应与柜门、母线罩或相邻元件保持安全爬电距离。深度方向则要兼顾底座与导轨的贴合面、后方走线空间以及前方螺丝刀操作半径，若柜内安装板较浅，端子前方不宜再叠加线槽或其他遮挡件。

　　安装边界还体现在孔位、导轨和绝缘间隙上。底部结构适配常见电气安装导轨，安装面应保持平整，防止多联端子受力后局部悬空。载流螺钉的压紧行程决定了可接入导线的范围，选线时需结合额定电流、导线外径和端头形式校核，过粗导线会造成压线块不能完全闭合，过细则可能压接不实。隔弧板的高度并非单纯外形特征，它影响相邻带电体之间的爬电路径；在潮湿、粉尘或油污环境中，应保留更充分的表面距离。多规格混装时，还要注意大电流端子发热对周边小信号端子的影响，强弱电回路宜分区分层布置。

　　从建模表达看，装配体保留了导电条、绝缘壳体、压线件、紧固件和分隔板之间的层次关系，能够用于检查干涉、确认装配顺序，也能作为柜体布局时的空间参考。工程人员在选型时可依据回路电流确定单体规格，依据进出线数量确定极数，再依据柜内导轨长度核算总宽；结构设计人员则可根据模型判断走线方向、螺钉操作位置和维护拆卸空间。整体结构强调模块化拼接、绝缘隔离和可靠压接，符合交流稳压设备内部配电连接部位对安全、稳定和可维护性的要求。
