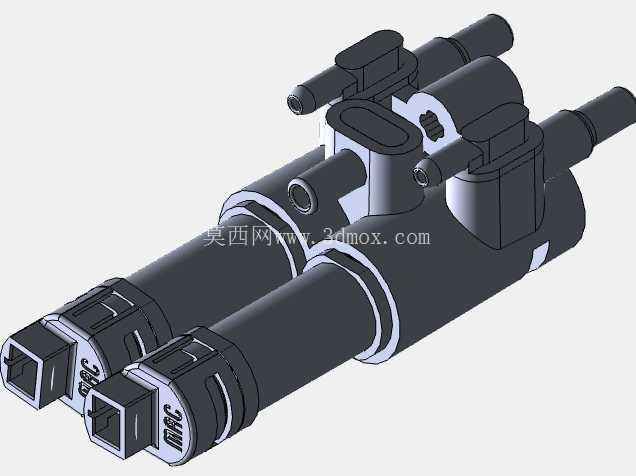

这套双联并列布置的管路阀件结构,在整车流体回路、小型气动控制支路以及试验台架的外接管路中十分常见。现场使用时,两根主管路平行接入,前端采用标准化快插接口,软管推入后由内部卡爪抱紧管外壁,密封圈在接头根部形成径向密封,拆装无需额外工具,维护人员在狭小机舱内也能单手完成拔插。阀体上部集成的两个侧向控制接口,既可以作为取压口连接压力检测管路,也可以接入控制气路,配合内部阀芯实现通断或流量调节,部分工况下还承担排气、泄压支路的转接功能。
从结构布局来看,两个主阀体通过中部连接支架连成一体,并列安装可以减少管路占用空间,同时让进出管路走向保持一致,避免多根软管交叉缠绕。主阀体采用阶梯圆柱外形,靠近快插端的多道环形凸筋一方面增强壳体结构刚性,另一方面为扎带固定、管夹夹持提供定位面;上部控制模块的矩形凸台内部容纳阀芯与密封组件,侧向小口径接口采用同规格快插结构,保证细规格控制管也能快速装拆。前端接头外侧的标识字符用于区分管路通径或介质流向,装配时可直接目视确认,降低接反管路的风险。
建模过程中,快插接头的内部卡爪槽、密封槽深度与拔插行程是重点,卡爪开口角度需要保证软管插入顺畅,同时在受内压反向拉力时越锁越紧;主阀体与上部控制模块的结合面需预留密封垫安装位置,结合面平面度直接影响介质渗漏风险。中部连接支架并非简单贴合,其圆弧包覆面与主阀体外圆匹配,装配后限制两阀体相对转动,在车辆振动工况下避免接口松动。侧向控制接口的轴线高度、间距都参照整机管路布置边界设定,保证外接细管弯折半径不小于软管允许最小值,防止长期弯折产生瘪管、开裂。
安装边界方面,并列双阀的总宽度决定了管夹安装位的开孔间距,前端快插口需预留出软管拔插的直线操作空间,后方主接口对接硬管或软管时,要保证阀体不受管路强制装配应力。上部控制接口朝向可根据机舱空间在建模阶段调整,三维结构中各接口的包络面、扳手操作空间都已同步校核,既适用于整车冷却、真空回路的批量装配,也可作为气动台架、流体测试设备的标准阀组选型参考。
