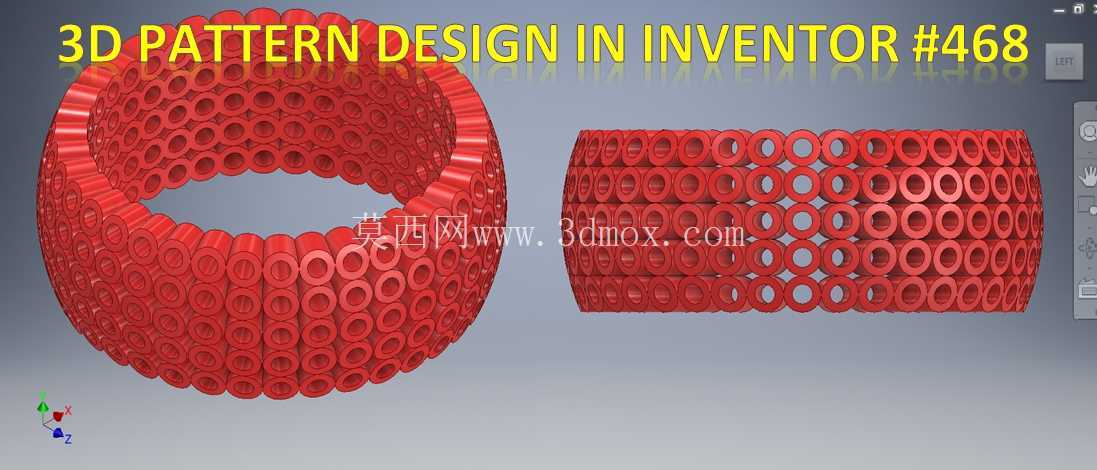

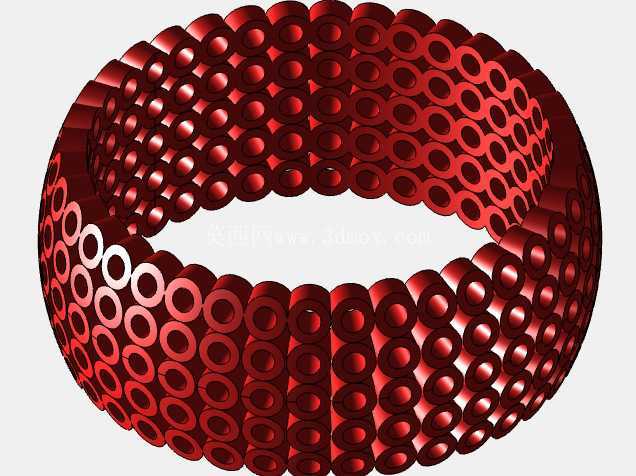

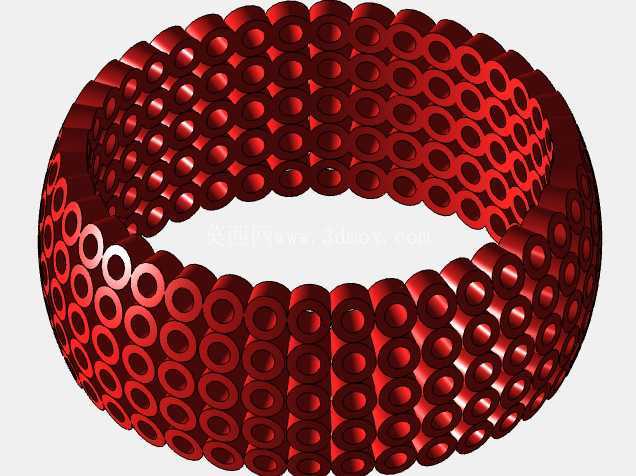

这套结构件的设计出发点,是验证环形曲面阵列特征在连续回转构件上的排布逻辑,两种形态分别对应封闭环形承载场景与直筒通流场景,在工业过滤、流体整流、轻量化防护衬套、特种消音构件以及艺术装置骨架的设计中都有很高的参考价值。做这类结构最先要敲定的不是单个孔型的尺寸,而是整个回转体的安装边界:直筒段构件需要先明确两端对接法兰的内径、外径以及轴向有效安装长度,所有阵列单元都要在这个边界内完成排布,不能让最外侧的环圈超出配合面的密封区域;封闭环形构件则要先确定内环的配合轴径、外环的最大避让尺寸,整个环体的轴向宽度要匹配安装槽的预留间隙,避免装配时和相邻的端盖、紧固件发生运动干涉。
从功能特性上看,连续排布的环形镂空单元首先承担了减重作用,同等外形轮廓下,实体筒段的材料利用率很低,大部分内部材料并不参与主要承载,把非受力区域替换成规则的环形孔阵之后,整体重量可以下降六成以上,对于需要频繁启停、做回转运动的设备部件来说,转动惯量的降低能直接减少驱动端的负载冲击。其次这种均匀分布的孔道具备非常好的通流特性,当流体从筒段轴向穿过时,每一层环形孔都会对来流做整流分割,把大尺度的紊流碎化成小尺度的稳流,用在通风管道的整流段、泵体入口的导流衬套、换热设备的均流构件里,能明显降低流道内的压力脉动,减少因为紊流带来的振动和噪音。如果用在物料筛分场景,规则排列的环形孔边缘没有尖角应力集中,长时间承受物料冲刷时,孔边的磨损速度比普通冲孔筛网更均匀,维护更换周期更长。
设计思路上,这类结构最核心的是阵列特征的参数关联,不能逐个绘制每一个环形单元。先在基础回转体的母面上绘制单个环形凸台或者切除特征,定义好单个环的径向厚度、轴向宽度以及环和环之间的连接筋宽度,第一步先完成单周向上的环形阵列,保证同一截面上所有环单元的中心都落在同一个分度圆上,相邻单元之间的筋条宽度一致,不会出现局部筋条过窄导致的强度短板。完成周向阵列之后再做轴向的线性阵列,这里需要重点控制每一排环阵的周向错位角度,如果所有排的环孔完全对正,流体穿过时会形成直通的流道,整流效果会打折扣,错开半个分度角之后,流体会在两层环阵之间形成微小的折返,既提升了整流消音的效果,也让整个筒壁的受力分布更均匀,不会出现沿轴向贯通的薄弱接缝。封闭环形构件的阵列逻辑和直筒段有区别,它的阵列基准是环形本体的中心轴线,所有镂空单元沿着环的圆周方向以及环的径向截面两个方向排布,内环侧的单元密度要略高于外环侧,因为内环面的曲率更大,相同弦长对应的弧长更短,调整单元的适配尺寸之后才能保证所有连接筋的宽度保持一致,不会出现内环侧筋条挤在一起、外环侧筋条过宽的问题。
实际工程应用里还要提前考虑成型工艺的边界,如果采用机加工方式制作,镂空区域的刀具路径要提前预留进刀退刀空间,深腔位置的刀具长径比不能超过工艺允许范围,避免加工颤振;如果采用增材制造方式生产,悬空的环形孔内部要预留最小的自支撑角度,孔的下表面倾斜角度不能低于工艺要求的阈值,减少额外支撑的添加量,也降低后续表面处理的工作量。装配配合面的处理也很关键,筒段两端的配合面、环构件的内环配合面都要保留足够宽度的实体区域,不能把镂空特征延伸到配合密封面上,否则装配后会出现密封失效、配合定位精度不足的问题。连接筋的厚度要结合实际工况的载荷做校核,承受径向挤压的场景下,筋条厚度要随整体外径的增大等比例提升,避免外压作用下出现整圈失稳变形;用于通风通流的场景则可以在满足强度要求的前提下适当缩小筋宽,进一步提升开孔率,降低流体通过的阻力。整个结构没有多余的复杂装配零件,是一体化的单一部件,不存在装配间隙带来的松动风险,在高速运动、长期振动的工况下可靠性远高于拼接式的网格构件。
