多规格周径腔室比对测量卡板

　　这套测量卡板的结构逻辑，是把离散的尺寸校验动作整合到一块手持薄板上，现场使用时不需要额外携带卷尺、游标卡尺或者换算表，操作人员拿起板件就能直接完成比对。板体采用薄型平板布局，所有测量孔沿板面有序排布，孔位之间预留足够的握持与避让空间，边缘做圆角过渡，避免使用过程中刮蹭被测对象或者划伤手部。

　　从实际使用场景来看，这类卡板主要服务于需要快速确认周向尺寸、腔室适配规格的工位，比如配套件来料抽检、装配前适配确认、成品规格分拣、售后尺寸复核等环节。传统测量方式需要先绕被测部位取周长，再通过周长换算直径，或者用卡尺多点测量后取平均值，整个过程对操作人员的读数能力、测量手法都有要求，在批量分拣或者现场快速确认的场景下效率偏低，而且不同人员测量时的力度、取值位置差异容易带来判定偏差。这块卡板把常用的规格区间直接做成标准通孔，使用时只需要将被测部位穿过对应孔位，通过能否顺利通过、间隙大小就能快速判定所属规格区间，不需要读数，也不需要现场换算，新入职操作人员经过简单说明就能完成判定，统一了不同人员的判定标准。

　　孔位的尺寸标注同时覆盖厘米与英寸两种单位体系，适配不同来源的规格标准，面向使用英制参数的场景时不需要额外做单位转换，减少换算环节带来的错误。板面上的每个孔位旁都清晰刻印对应尺寸数值，标识朝向符合手持观察视角，拿起板件时所有刻度都能正向读取，不需要翻转板件查找对应规格。孔位的排布按照尺寸梯度有序排列，相邻规格的孔径差值按照实际使用的分级间隔设置，既覆盖完整的常用规格范围，又不会因为孔位过密导致板体结构强度不足。

　　设计过程中首先确定板体的整体外轮廓尺寸，在容纳全部规格孔位的前提下控制板体的长宽比例，让成品可以方便地放入工具袋、工作台抽屉或者配套包装内，不会占用过多存储空间。板体厚度选取兼顾结构刚性与测量便利性：厚度过大时，被测部位穿入孔位的过程会产生额外阻力，容易把穿入阻力误判为尺寸超标；厚度过薄则板体容易弯折变形，孔位的圆度无法长期保持，反复使用后测量基准会失效。孔边缘的加工需要保证圆滑无毛刺，孔壁与板面保持垂直，避免锥度带来的测量误差，每个孔的圆心位置公差、孔径公差都按照计量工装的精度要求控制，确保同一规格的判定标准统一。

　　板体左上角预留品牌标识区域，刻印产品名称与单位说明，现场多块工装同时摆放时可以快速识别，避免和其他孔板、定位板混淆。孔组采用错位排布的方式，而不是简单的矩阵对齐，这样可以在有限的板面内容纳更大尺寸范围的孔径，大尺寸孔位之间保留足够的实体筋位，防止孔位之间的材料过窄出现断裂风险。经过排布优化后，最外侧大孔与板边缘的距离保留足够的安全边距，即使手持板边施力，也不会让孔位边缘产生变形。

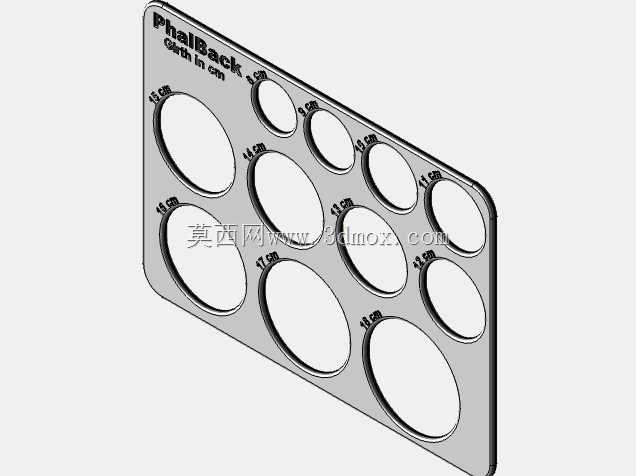

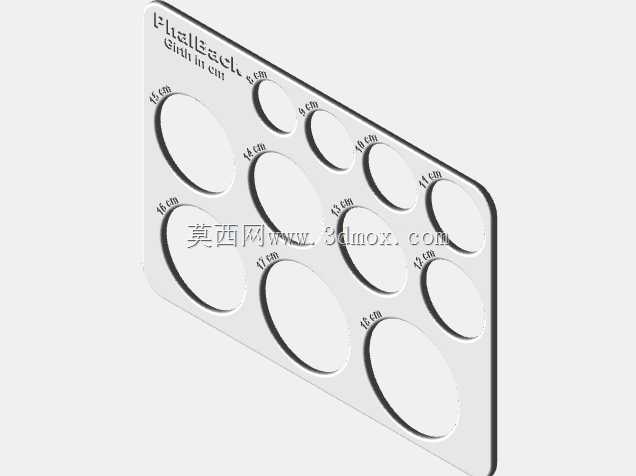

　　在三维建模阶段，所有孔位通过参数化方式驱动，先建立规格尺寸数据表，再通过特征阵列与点位约束生成全部通孔，后续如果需要调整规格间隔、增加新的尺寸档位，只需要修改参数表中的孔径与坐标数值，就能快速更新整个板件模型，不需要逐个重画孔特征。板体的边角圆角、刻印文字的深度、孔口的微小倒角都在模型中完整还原，导入工程环境后可以直接输出加工图纸，也可以用于3D打印快速制作样件，先在实际工位上验证孔位排布、握持手感、规格覆盖范围是否符合使用需求，再确定最终的加工材质与表面处理方案。

　　和独立的单规格量规相比，集成式卡板把十余个规格的判定功能集中在一件工具上，现场使用时不需要频繁更换量规，也不会出现单个量规丢失导致某个规格无法检测的问题。板体表面平整，清洁维护方便，沾染污渍后可以直接擦拭，不会像软尺那样出现拉伸变形、刻度磨损的问题。作为一种专用的尺寸比对工装，它的核心价值不是提供高精度的绝对尺寸读数，而是在允许的公差区间内快速完成合格判定与规格分拣，把复杂的测量操作简化为直观的穿入比对，让尺寸校验环节的效率与一致性都得到明显提升。建模时还同步考虑了后续的衍生需求，比如可以在板体空白区域增加挂孔，方便将卡板挂在工位旁的工具架上，也可以在板面增加不同颜色的丝印区域，把合格区间、警示区间用颜色区分，进一步降低现场判定的出错概率。
