精密测量用千分尺固定支撑支架结构

　　在机加工车间的工序间检测环节、计量室的精密校准场景、质检工位的批量尺寸核验工作中，千分尺作为接触式精密尺寸测量的核心量具，其手持测量带来的施力不均、姿态倾斜、读数晃动问题，一直是影响测量重复性的关键因素。这款千分尺固定支撑支架，正是针对这类现场测量痛点开发的专用工装结构，从根源上消除手持操作引入的人为误差，让测量过程的稳定性提升一个量级。

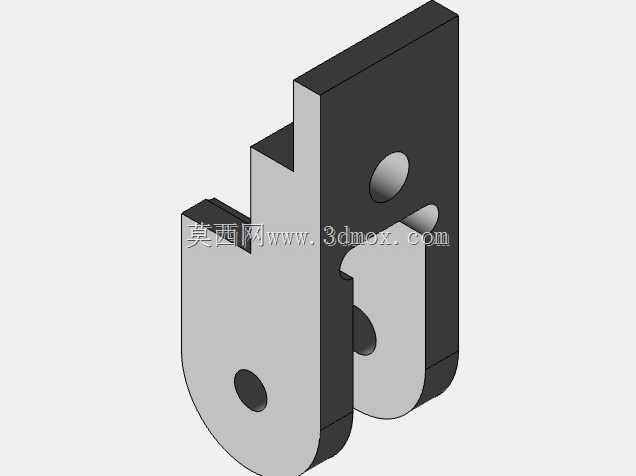

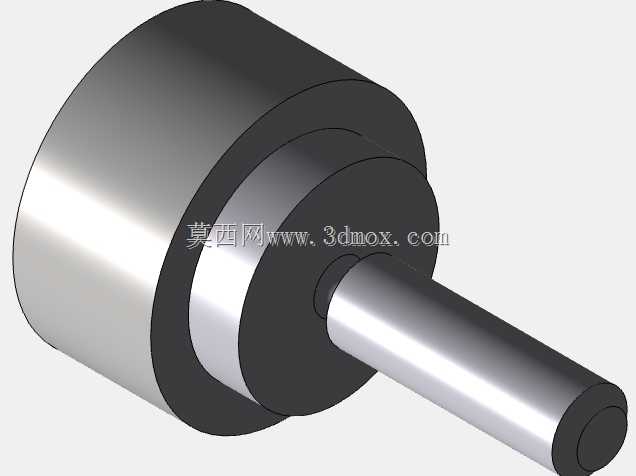

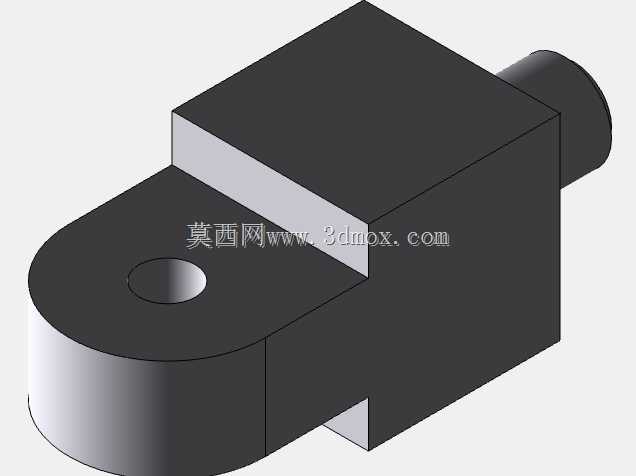

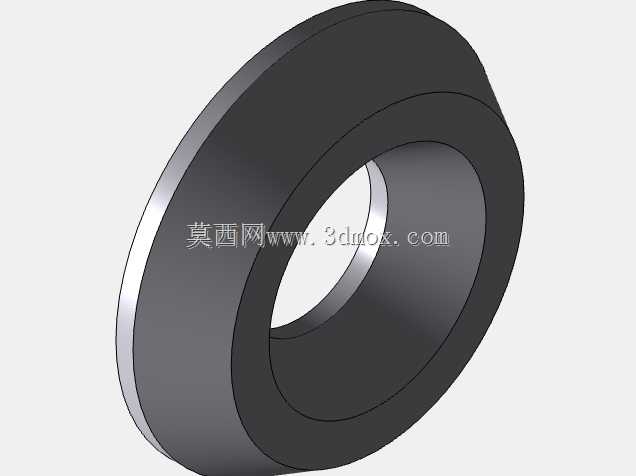

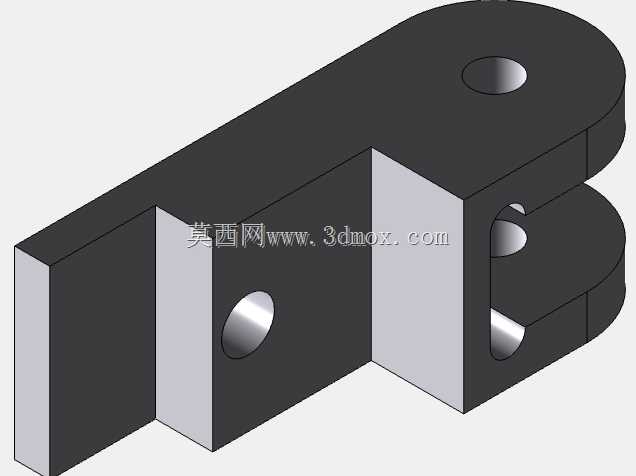

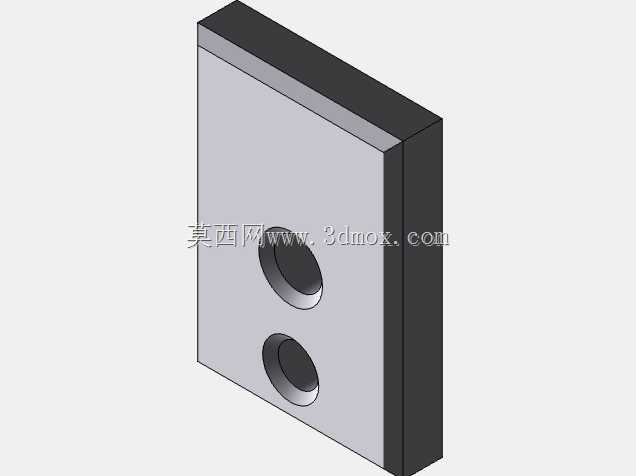

　　从功能特性来看，支架的核心作用是为千分尺提供刚性固定基准，同时预留足够的工件操作空间。结构主体采用分体式设计，底部为平整的配重安装基面，可直接放置在花岗岩检测平台、铸铁检验台或者车间工位的木质工作台上，基面的平面度控制在0.05mm以内，避免放置时出现翘曲晃动；支撑立柱采用垂直导向结构，可根据不同规格千分尺的测量高度、操作人员的坐姿视线高度进行上下调节，调节到位后通过侧面的锁紧旋钮实现无间隙锁止，不会出现测量过程中支架下滑偏移的问题。千分尺夹持端采用V型定位槽配合柔性压块的结构，既可以适配不同外径尺寸的千分尺尺架，又不会因为夹持力过大造成千分尺尺架变形，影响测量示值的准确性，压块内侧粘贴有薄丁腈橡胶垫，增大摩擦力的同时避免夹伤千分尺的漆面。

　　设计思路上，这款支架没有采用复杂的多自由度调节结构，而是围绕千分尺测量的核心需求做减法：首先保证固定后的千分尺测量轴线与工作台面保持平行，测微螺杆的进给方向与工件放置基准垂直，避免因为角度偏差造成余弦误差；其次控制支架的整体轮廓尺寸，在保证支撑刚性的前提下尽可能缩小占用空间，不会过多挤占检测台的有效操作面积，适合在空间紧凑的生产线旁检测工位使用；另外在支架的底座前端预留了工件临时放置的平面区域，测量小型轴类、薄片类零件时，可以直接将工件放在该区域完成对位，不需要额外搭配其他支撑块。

　　从安装边界与尺寸参数来看，支架整体高度控制在180mm到260mm的调节范围内，底座长宽尺寸为120mm×100mm，配重块总重量约1.2kg，足够抵消千分尺本身重量以及测量时施加的接触力，不会出现支架倾翻的问题。夹持端的适配范围覆盖测量量程0-25mm、25-50mm、50-75mm的常用外径千分尺，也可兼容部分带数显功能的电子千分尺，不需要额外更换夹持配件。在实际使用场景中，这款支架除了用于常规的工件尺寸测量，还可以配合量块完成千分尺的示值误差校准，校准时将千分尺固定在支架上，操作人员可以双手操作量块与测力装置，避免手持千分尺时的体温传导造成尺架热变形，提升校准结果的可靠性。对于批量检测小型零件的工位，固定后的千分尺可以实现单手取放工件、单手操作测力装置的作业模式，检测效率比手持测量提升40%以上，同时降低长时间手持千分尺带来的操作疲劳。

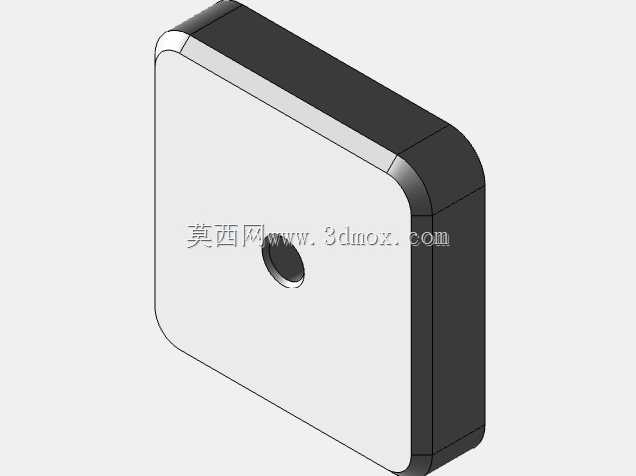

　　结构细节上，支架的所有活动调节部位都做了防松处理，锁紧旋钮的握持尺寸适合带劳保手套操作，不会出现旋钮打滑拧不紧的问题；所有棱边都做了R2以上的圆角处理，避免操作时划伤工件或者操作人员的手部；底座底部粘贴有四个防滑橡胶脚垫，既可以在光滑的台面上防止支架滑动，又能弥补工作台面的微小平面度误差，保证支架放置平稳。不同于市面上常见的铸铁一体式支架，这款结构在支撑部位做了减重设计，在保证刚性的前提下降低了整体重量，方便在不同检测工位之间转移使用，不需要时也可以收纳在工具柜的抽屉中，不会占用过多存储空间。在精密零件加工的工序检测场景中，这类固定支架是提升测量一致性的必备辅具，尤其是在测量薄壁零件、微小尺寸零件时，稳定的支撑可以让测量力保持恒定，避免因为手持施力过大造成零件变形，得到更接近真实值的测量结果。
