农用机械单轮支撑悬挂驾乘座椅总成

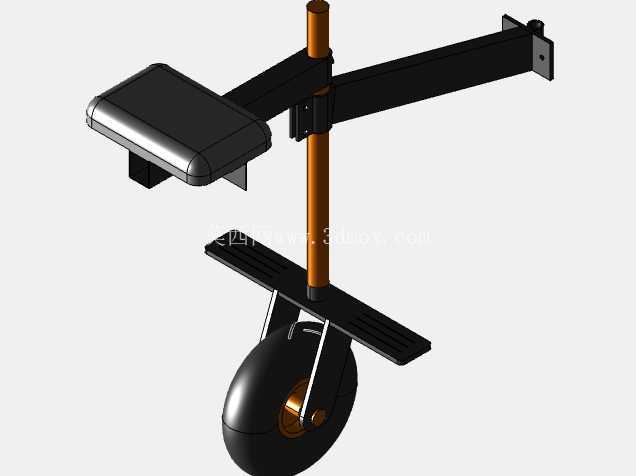

　　这套驾乘支撑结构常见于小型中耕管理机、手扶式拖拉机配套乘坐附件、田园管理机具以及窄行距作业的农用转运设备上，核心作用是把原本需要操作人员步行跟随操控的手扶机具，改造为可乘坐操控的作业单元，在垄间除草、开沟、施肥、喷药以及短距离地块转运场景里，大幅降低长时间步行跟机的劳动强度。结构整体采用侧挂悬臂布局，最右端的带孔安装法兰板用来对接主机架的侧方安装面，法兰上预留的两组螺栓孔可匹配不同管径的方管机架，安装时只需在主机架侧梁上对应开孔或者焊接预装连接板，穿入高强度螺栓锁紧即可完成固定，不需要对主机原有传动和行走结构做大幅改动，适配改装的门槛很低。横向布置的黑色方管悬臂从安装法兰向左延伸，承担整个驾乘模块的载荷传递，

　　悬臂和竖直立柱的交接位置设置了两组快拆抱箍，抱箍松开后竖直立柱可以沿轴向上下调整高度，同时悬臂自身也能绕立柱轴线小范围转动，以此适配不同身高操作人员的腿部放置空间，以及不同作业场景下座椅和主机操控扶手的相对距离。竖直立柱采用圆管截面，上段承接座椅调节组件，下段连接脚踏支架和单轮行走支撑，立柱中段的抱箍座同时承担横向悬臂的锁止功能，所有锁紧位置都采用螺栓压紧的摩擦锁止结构，在田间颠簸工况下不会出现自行滑移的问题。座椅部分采用带圆角的包覆式座垫，座垫底部通过冲压支架固定在立柱上段的安装座上，座垫造型做了前缘收窄处理，避免操作人员上下机具时腿部磕碰，座面的宽度控制在窄行距作业允许的边界内，不会在作物垄间刮碰植株。

　　立柱中下部伸出两块平行的黑色平板脚踏，脚踏表面冲压有长条防滑槽，操作人员乘坐时双脚可以自然搭放在踏板上，踏板的伸出长度避开了下方单轮的转动包络，转向时脚部不会和轮体发生干涉。最下方的单轮支撑组件通过叉形支架铰接在立柱底端，轮体采用宽幅橡胶胎面，轮心配置回转轴承，轮叉和立柱之间保留了小范围的摆动自由度，当机具在不平整的田埂、坡地行走时，支撑轮可以随地面起伏自适应贴地，抵消部分路面冲击，避免整个座椅结构出现硬点磕碰。从安装边界来看，横向悬臂的总长度控制在主机侧方外伸的合理范围内，作业时整机的横向宽度不会超出农用机械下田的通行要求，竖直立柱的高度调节区间覆盖了大部分田间作业的坐姿需求，最低位置可以让操作人员重心贴近主机，

　　提升坡地作业的稳定性，最高位置可以满足长腿操作人员的腿部舒展需求。设计过程中优先考虑了田间工况的容错性，所有结构件都采用厚壁型材焊接成型，没有采用薄壁冲压件做主要承力部件，悬臂根部和安装法兰的交接位置做了加劲肋补强，承受操作人员体重加上田间颠簸的动载时，焊缝位置不会出现应力集中开裂的问题。整套结构没有复杂的联动机构，日常维护只需要定期检查抱箍螺栓的锁紧力矩、支撑轮的轴承转动间隙即可，泥水裹挟后直接冲洗也不会出现卡滞故障，非常适合散户农田、果园、大棚这类作业空间狭窄、工况复杂的使用场景，结构建模时所有型材的对接位置、抱箍的夹紧行程、轮体的转动空间都做了干涉校验，装配后各运动部件之间预留了足够的安全间隙，不会在极限转向或者升降调节时出现零件碰撞。
