牵引式农用土地平整铲结构设计

　　在旱作农业播种前整地、高标准农田建设的地块找平、牧场表层土壤整理作业场景中，牵引式平地铲是配合大马力拖拉机完成表层土壤刮平作业的核心配套机具，区别于带动力输出的激光整平设备，这类无动力牵引铲依靠自身结构重量与行走轮的高度限位，就能完成常规地块的粗平作业，采购与维护成本远低于动力整平设备，适配散户、小型农机合作社的日常整地需求。

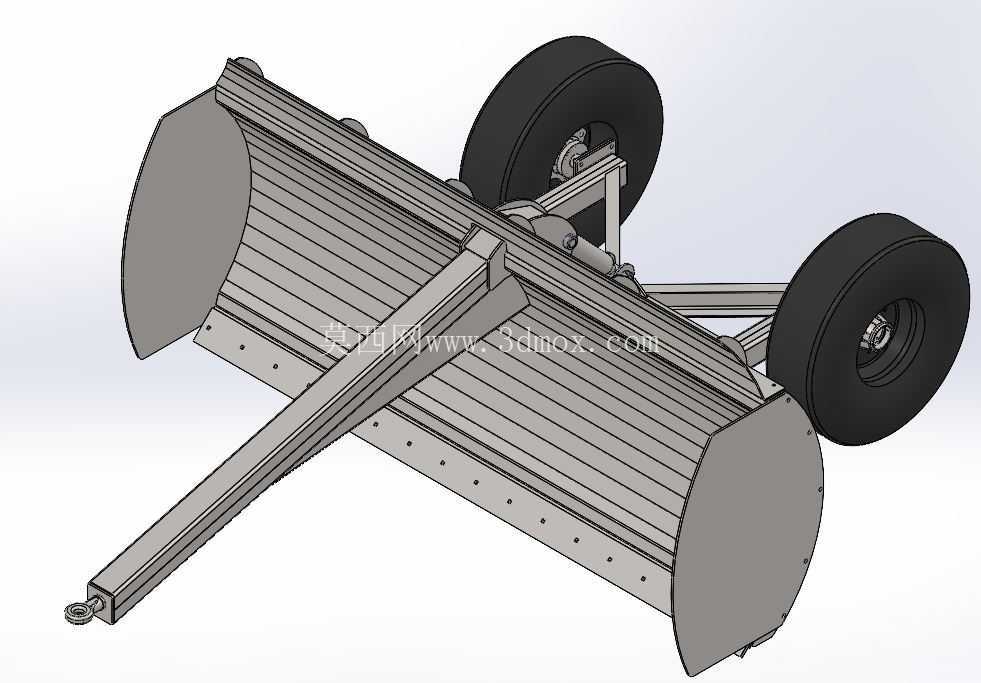

　　该平地铲采用单牵引梁拖拽式结构，前端设置牵引环，可直接与拖拉机后牵引销挂接，无需额外改装后悬挂拉杆，挂接操作仅需对准销孔插入安全销即可完成，适配不同马力段轮式拖拉机的牵引接口，挂接后整机随拖拉机行进方向同步移动，转弯时牵引梁可绕牵引销小幅转动，避免地头转弯时铲刀侧向受力变形。主体铲体为圆弧面弧形铲结构，铲面采用多道纵向加强筋压制，作业时土壤沿弧形铲面向上抬升后从两侧溢出，不会在铲前形成壅土堆，相比平面直铲，弧形结构的作业阻力可降低18%左右，拖拉机牵引时的燃油消耗更可控。

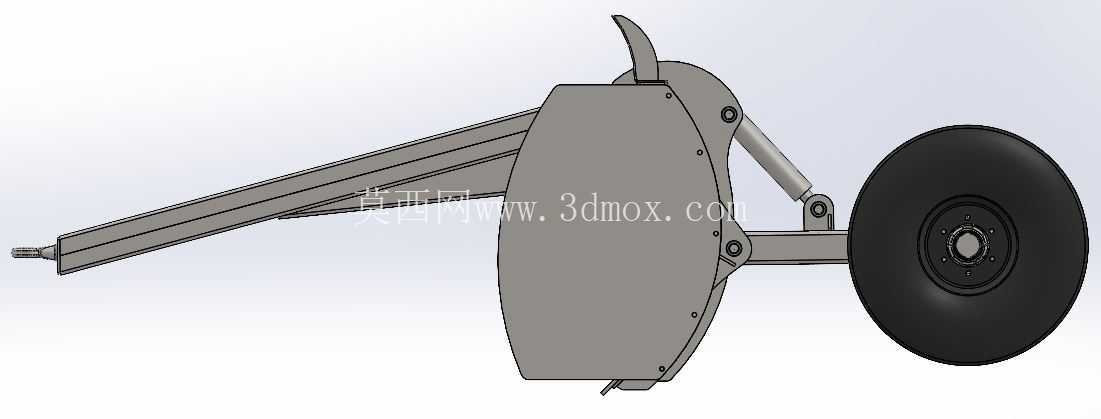

　　铲体两侧设置行走轮支撑结构，两个充气橡胶轮通过轮架安装在铲体后侧上方，轮架高度可通过调节螺栓调整，以此控制铲刀的入土深度，常规作业时入土深度控制在3-8cm区间，可刮除地块表层土包、填平低洼区域，行走轮采用宽基农用轮胎，接地比压小，在松软耕地作业时不会出现轮体下陷导致的铲深失控问题。牵引梁采用矩形截面型钢焊接而成，梁体与铲体之间设置斜向加强撑，分散牵引时的拉力载荷，避免长期牵引作业出现梁体焊缝开裂的问题，铲刀下缘采用可更换的耐磨刃口设计，刃口通过沉头螺栓固定在铲体底部，磨损后仅需拆卸螺栓更换刃口即可，无需整体更换铲体，大幅降低后期使用成本。

　　从安装边界来看，该平地铲挂接后整机长度约2.8m，铲体作业宽度为2.5m，轮距为1.8m，运输状态下整机高度约1.1m，满足乡村道路通行的尺寸要求，作业时铲体的左右摆动范围控制在±15°以内，可适配小幅地形起伏的地块作业，无需频繁调整牵引角度。设计过程中针对铲体受力做了针对性优化，所有焊接位置均采用满焊工艺，加强筋的布置方向与作业时土壤的冲击力方向垂直，最大化结构强度的同时控制整机重量，整机空载重量约320kg，40马力以上轮式拖拉机即可轻松牵引作业，不会出现小马力拖拉机拉不动的情况。

　　实际作业过程中，该平地铲可完成播种前的地块表层碎土整平、农田水利施工后的沟槽回填找平、晒场表层物料刮平等多种作业，相比人工找平效率提升40倍以上，作业后的地块平整度误差可控制在5cm以内，满足常规旱作作物播种的地块平整度要求。结构上没有复杂的传动部件，日常维护仅需定期给行走轮轴承加注润滑脂、检查刃口磨损情况即可，没有易损的电子元件或液压部件，适合在缺乏专业维修条件的乡村区域使用。铲体两端设置的挡边结构可避免作业时土壤从铲体端部过量流失，保证刮平后的土壤均匀分布在低洼区域，不会出现刮完之后局部缺土的问题，牵引环处设置的耐磨衬套可减少牵引销与挂接孔的磨损，延长挂接结构的使用寿命。
