FPV穿越机5.8G图传发射模块散热结构

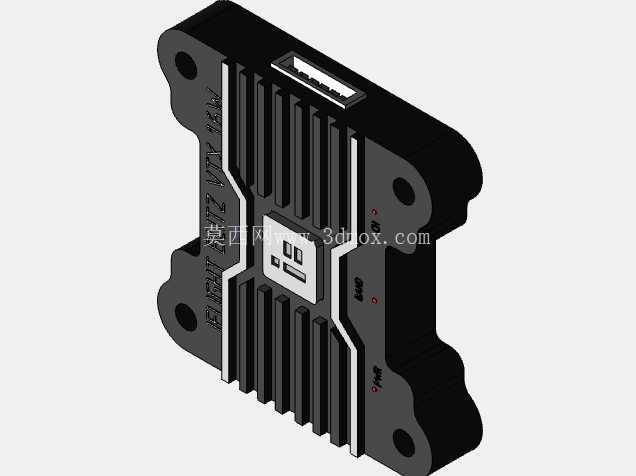

　　这套三维结构对应的是FPV穿越机竞速与花飞场景里常用的5.8GHz模拟图传发射单元，整机做了一体化散热外壳设计，核心目标是在高功率持续发射工况下把射频功放、稳压电路产生的热量快速导出，避免飞手在长时间满油门飞行、连续多轮竞速赛程中出现图传过热降频、画面闪断甚至射频模块烧毁的问题。

　　从实际装机场景来看，这类图传模块普遍安装在穿越机飞塔的最顶层，叠放在飞控、电调上方，周围空间被机架立柱、接收机天线、运动相机底座挤占，留给散热的自然对流空间非常有限。设计时没有采用普通图传常见的薄金属片贴装方案，而是直接把上下壳体做成带密集平行散热鳍片的压铸/CNC铝壳结构，鳍片沿模块长向贯通布置，飞行时机身向前产生的高速迎面气流可以直接顺着鳍片间隙流过，把热量从壳体表面强制带走，相比静止自然对流的散热效率提升非常明显，即便在夏季户外高温环境、图传开至最高发射功率的工况下，壳体表面温度也能控制在元器件允许的工作区间内。

　　壳体两侧延伸出带安装孔的固定耳，四个安装孔的孔位间距完全匹配主流30.5x30.5mm飞塔标准安装孔位，装机时可以直接通过橡胶减震柱与下方飞控、电调叠层锁附，不需要额外定制转接板，固定耳上的开孔做了沉台设计，锁附M3螺丝时螺丝头部不会凸起干涉上层的摄像头或者GPS模块。壳体侧面预留了两个状态指示灯的透光孔，分别对应电源通电与射频发射状态，飞手在装机调试阶段不用拆开外壳，透过机架缝隙就能直接判断图传的工作状态，排查接线故障时效率高很多。

　　模块端部预留了USB接口的开窗，对应图传的参数配置端口，飞手可以通过连接线直接对接地面站，调整发射功率、频道频段、蜂鸣器寻机功能参数，接口开窗周围做了凸台防护，避免装机时线材拉扯直接把接口从PCB上撬脱。另一端预留了SMA天线座的安装位，射频输出路径做了最短走线规划，减少信号在壳体内部的传输损耗，外壳的金属结构同时充当电磁屏蔽层，既可以阻挡图传自身的射频信号干扰下方飞控的陀螺仪、磁罗盘传感器，也能隔绝电调工作时产生的高频开关噪声串入图传接收链路，减少画面出现的横纹、雪花干扰。

　　外壳表面的白色装饰线条除了视觉标识作用，实际是壳体上下盖的对位卡槽，装配时上下铝壳可以通过卡槽快速对齐，不需要额外做治具定位，内部PCB板通过四周的定位柱与壳体卡合，功放芯片的发热面通过导热硅胶垫直接贴合在上壳鳍片的基底内侧，热阻路径极短，热量从芯片产生后可以直接传导到整片散热鳍片。整体模块的外轮廓边角全部做了R圆角处理，穿越机炸机撞击地面或者障碍物时，尖角不会产生应力集中导致壳体碎裂，延伸出来的安装耳在受到侧向冲击时可以小幅形变吸收撞击能量，避免冲击力直接传递到内部PCB板造成元器件虚焊。

　　结构设计阶段同步核对了装机的所有边界尺寸：模块总高度控制在飞塔叠层允许的厚度范围内，不会和顶部的相机镜头产生视野遮挡；散热鳍片的凸起高度经过权衡，既保证足够的散热面积，也不会因为鳍片过高导致整机重心上移，影响穿越机的飞行翻滚响应；侧面的接线端口位置避开了机架的碳板立柱，插装视频信号线、电源线时不会出现线材被挤压弯折的情况。针对FPV飞行中常见的强振动工况，壳体和内部PCB之间没有采用刚性螺丝直接锁死，而是通过减震垫缓冲螺旋桨产生的高频振动，避免射频元件因为长期振动出现参数漂移。
