5.8GHz右旋圆极化贴片天线结构

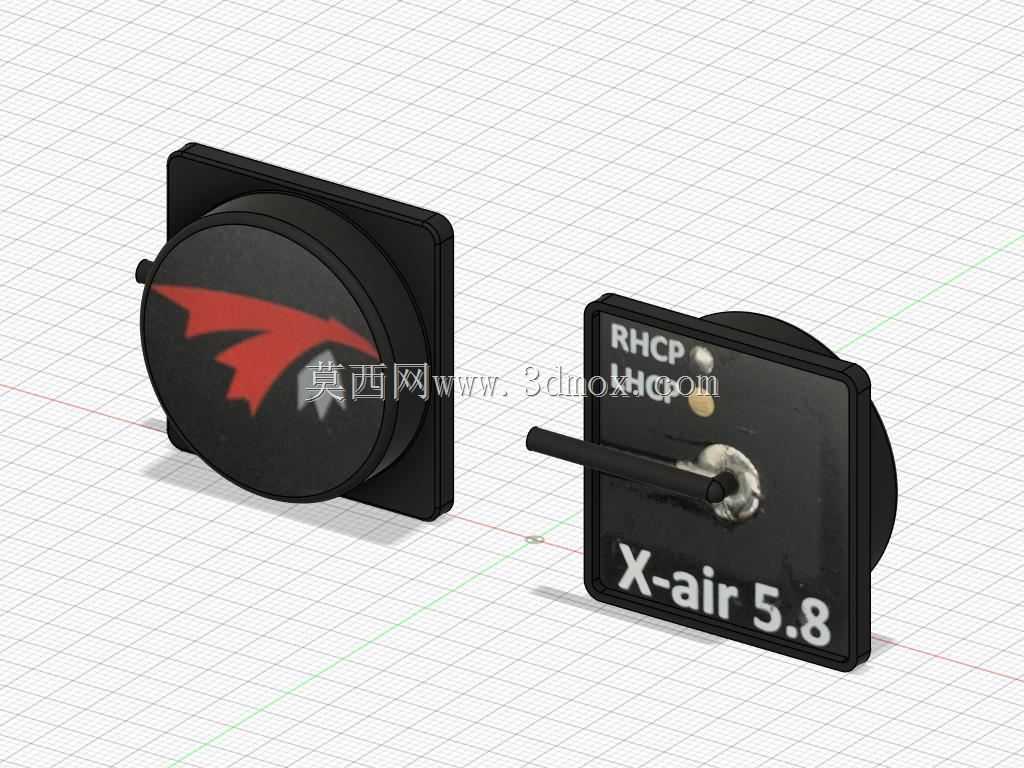

　　该结构对应5.8GHz频段使用的板载贴片天线，包含左右两个镜像版本，主要面向小型无人机图传链路、机载视频发射端与接收端的紧凑安装场景。天线本体采用方形安装背板加圆形辐射腔体的组合形式，背板边缘预留贴装边界，可直接贴合在飞控、图传发射模块或接收机外壳表面；侧向引出的同轴馈线沿设备表面走线，避免与螺旋桨、机架碳板和摄像头支架发生干涉。

　　从工程使用角度看，5.8GHz图传系统对天线姿态、极化方式和周边遮挡较敏感。普通棒状全向天线在机架倒置、急转弯或机身倾斜时，容易出现极化失配和信号起伏；该贴片形式采用右旋圆极化方案，正面辐射区域集中，轴向增益较高，能够在固定朝向的机载端形成较稳定的链路覆盖。左右版本并非简单重复建模，而是根据馈线出线方向、安装面位置和机架左右侧空间进行镜像处理，使同轴线在两侧设备上都能保持较短走线，减少过度弯折带来的相位偏差和线缆损耗。

　　外形上，方形背板承担定位与固定作用，圆形腔体容纳辐射贴片、介质支撑和馈电结构。背板厚度控制在薄件范围内，适合通过双面胶、扎带、螺钉或卡扣固定在碳纤维机架、塑料机臂以及图传模块屏蔽罩外侧。圆形腔体正面保留辐射窗口，外轮廓与背板之间形成台阶，既能够保护内部贴片不被直接触碰，也可在装配时提供识别方向。模型中对馈线出口、焊点避让区、金属转接点和背面贴装平面均有表达，结构工程师在整机布置时可据此检查安装面平面度、线缆弯曲半径以及与相邻电子元件的安全间隙。

　　设计思路上，这类天线并不追求大体积反射板，而是在有限面积内兼顾增益、波束宽度和安装便利性。方形背板的边长决定贴装占用区域，圆形辐射体直径与5.8GHz波长相关，腔体深度则影响辐射效率和防护能力。对于穿越机、小型航拍机或室内竞速机而言，设备重量和迎风面积同样关键，因此结构采用低矮扁平造型，减少高速飞行时的风阻和碰撞风险。馈线从侧边引出后可贴近机架布线，出线位置经过侧向偏移，避免天线正面辐射区被线缆遮挡。

　　在整机集成时，需要优先保证天线辐射面朝向链路对端，避免被金属板、电池、图传散热壳或摄像头金属支架完全覆盖。若安装在碳纤板背面，碳材会对高频信号产生屏蔽，应使辐射面外露或采用非金属支架抬高。左右版本适用于机头两侧、机臂上下或图传模块两端的对称布置，便于建立双天线接收环境；在单天线设备上，也可根据机架结构选择出线方向更顺畅的一款，减少装配返工。

　　建模时应重点关注背板安装面、圆形腔体同轴关系、馈线走向和极化标识。外露的RHCP字样与型号标识可作为装配识别特征，帮助生产和维修人员区分极化方向，避免与左旋天线混用。对于结构仿真和干涉检查，该模型可用于验证机架开孔、贴装高度、线缆固定点以及外壳内壁间隙；对于射频选型人员，则可通过外形尺寸判断其是否适合狭小机载空间。整体结构没有复杂运动部件，核心在于高频辐射体、馈电连接和机械安装边界之间的协调，使天线在轻量化飞行平台上保持可靠图传性能。
