E3DV6挤出机铝制散热安装支架

　　这套铝制支架是桌面级FDM熔融沉积成型3D打印机热端挤出总成里的核心承载构件，配套E3D V6规格挤出热端使用，日常在DIY改装机型、入门桌面打印机、小型教学实训3D打印设备里随处可见，主要作用是把带散热鳍片的热端筒体牢牢固定在X轴运动滑座或者龙门安装板上，同时隔开高温熔融区和上方送丝、运动部件，避免热量向上传导造成耗材提前软化堵料。

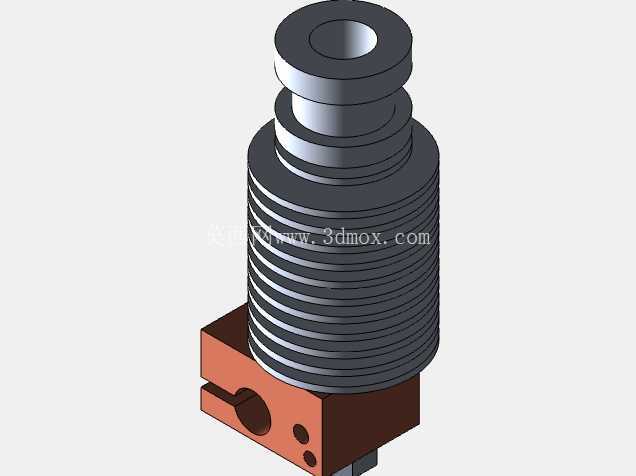

　　从实际装机的边界尺寸来看，支架底部的铝制安装块预留了对应热端筒体的同轴定位孔，孔径和V6热端下部的加热铝块安装位完全匹配，侧向开出的锁紧槽搭配紧定螺钉，可以在调整好热端伸出高度之后一次性锁死，不会出现打印过程中热端下沉、蹭到打印平台的问题。安装块侧面预留的两个小孔是热敏电阻、加热棒走线的固定位，也可以用来加装自动调平传感器的触发拨片，不用额外在安装板上打孔攻丝。上方堆叠的环形散热鳍片段和支架本体同轴布置，鳍片之间留了均匀的通风间隙，不管是加装小型轴流风扇做主动风冷，还是依靠机箱内空气流动被动散热，都能把热端喉管位置的温度控制在耗材玻璃化转变温度以下，PLA、PETG这类低温耗材打印时不会在喉管内提前膨胀堵头，ABS、PC这类高温耗材长时间连续作业也不会出现热量回传烫坏送丝齿轮的问题。

　　设计思路上完全围绕3D打印热端的实际工况展开：整体选用铝材质而非普通塑料支架，首先是铝的导热速度快，能把喉管处的余温快速均匀扩散到整片鳍片上，不会出现局部积热；其次铝件的结构刚性远高于3D打印的PLA支架，X轴高速往复运动、急停换向的时候不会产生形变震颤，打印薄壁件、高速填充的时候出线更稳，不会因为支架晃动导致层纹错位。支架底部的安装面做了铣平处理，和X轴滑座贴合之后平行度有保证，热端喷嘴可以和打印平台保持垂直，不会出现斜向出料导致第一层附着力不均的问题。

　　现场装机的时候，这个支架的安装兼容性很强：既可以适配常见的2020、2024铝型材龙门机架，也能直接固定在光轴导轨的滑动滑块上，底部铝块的侧向开槽还能微调热端的左右位置，对准打印平台的中心原点。很多改装用户会把原厂的塑料固定座替换成这款铝支架，最直观的改善就是长时间连续打印大尺寸工件时，喉管温度不会持续攀升，断料、堵头的故障率明显下降，而且铝件本身不会因为长期受热老化变脆，设备维护周期里不用反复更换开裂的塑料固定座。

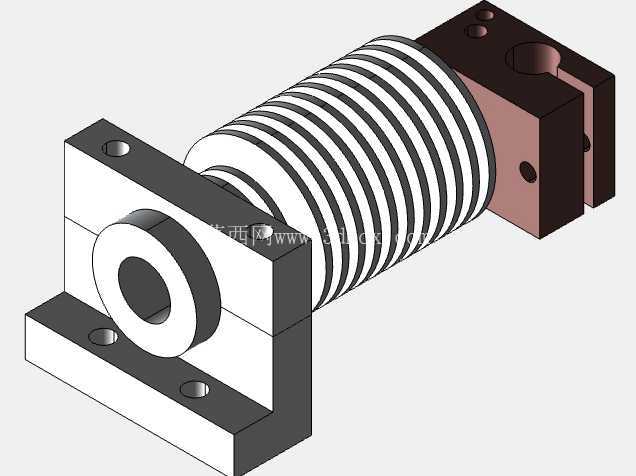

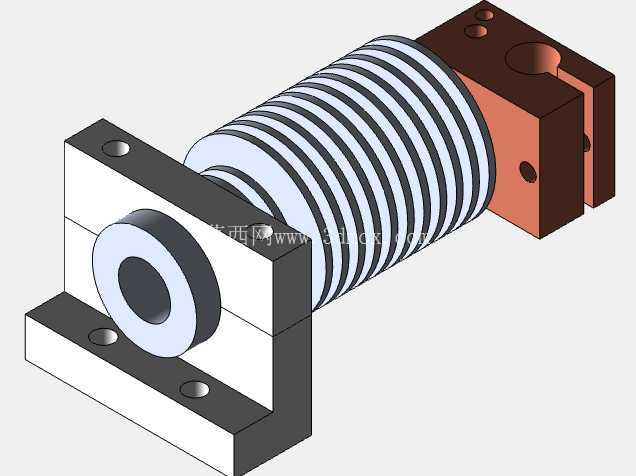

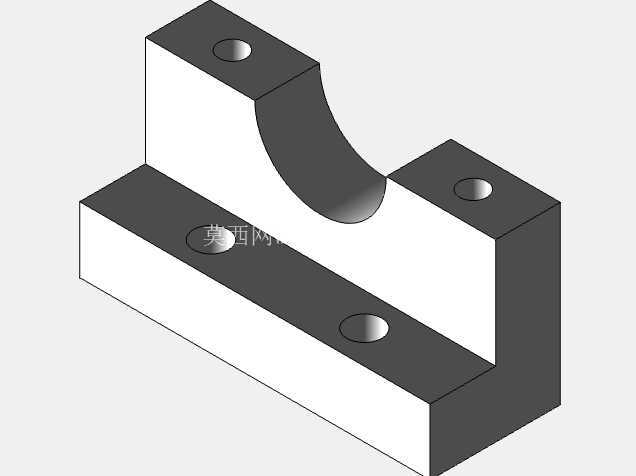

　　从结构建模的角度拆解，整个零件的特征逻辑非常清晰：下部安装块是六面体铣削特征，开槽、螺纹孔、定位孔都符合常规机加工的工艺要求，不需要特殊五轴工序就能在普通数控铣床上一次装夹完成加工；上部的散热鳍片是等距阵列的环形凸台，每一圈鳍片的厚度和间距都经过散热校核，既保证足够的散热面积，也不会因为鳍片过薄在安装锁紧时发生变形。顶部的同轴凸台是用来卡接散热风扇导风罩的定位位，导风罩扣上之后可以把冷却风精准导向鳍片缝隙，不会出现风场散逸的问题。

　　在实际产线和教学场景里，这类支架除了配套全新3D打印机做整机装配，也大量用在旧设备升级、热端改装的场景里：比如把老式直连挤出机改成远程送丝结构，或者把小流量喷嘴换成大流量硬化钢喷嘴打印碳纤维耗材时，这款铝支架的承载强度完全能承受额外的喉管重量和振动，不会出现固定松动的问题。支架本身的安装孔位预留了通用的安装孔距，不需要用户重新测绘打孔，拿到件之后直接对应原有安装位锁上螺丝就能完成替换，对设备维护人员来说适配成本很低。
