固定龙门式铝型材数控雕刻加工设备结构

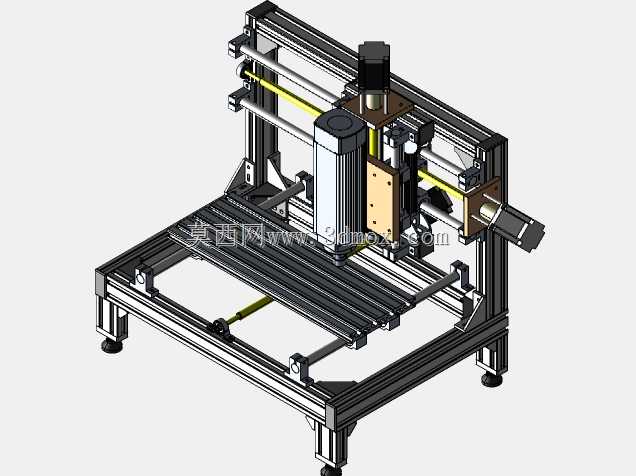

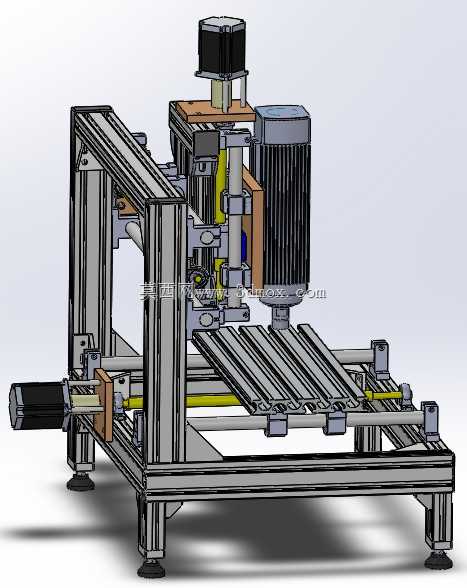

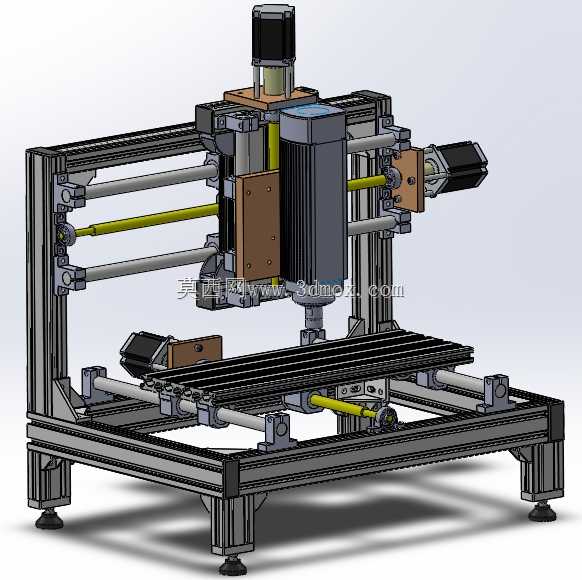

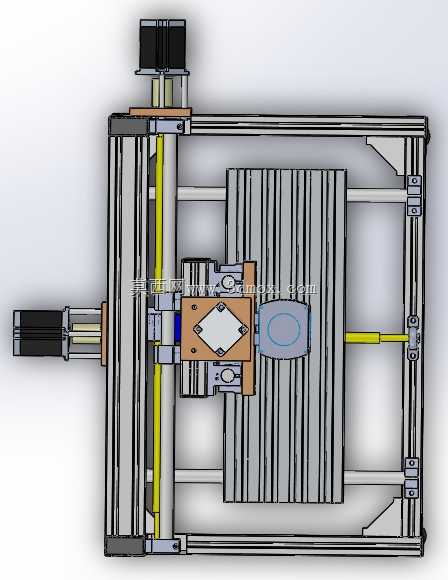

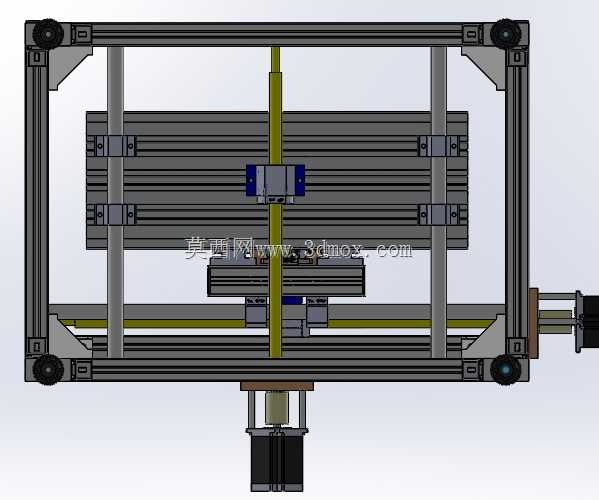

　　这款固定龙门架构的数控加工设备，核心采用工业铝型材搭建主体框架，从设计之初就瞄准小批量非金属、软质金属的平面铣削、雕刻加工场景，常见于个人工作室打样、小型加工坊的定制化零件生产环节，可覆盖PCB板铣制、亚克力标牌雕刻、软铝件平面开槽、木工浮雕加工等多类作业需求，适配小尺寸工件的精密加工作业。整体采用龙门固定、工作台移动的传动布局，区别于动龙门结构，固定龙门的横梁与两侧立柱刚性连接为整体，加工过程中龙门部分无位移，能有效降低运动部件的整体重量，提升传动响应速度，同时减少横梁往复运动带来的惯性形变，保障小行程加工的精度稳定性。设计过程中刻意规避了高成本的专用铸造机身零件，全部采用标准工业铝型材搭配标准连接件组装，

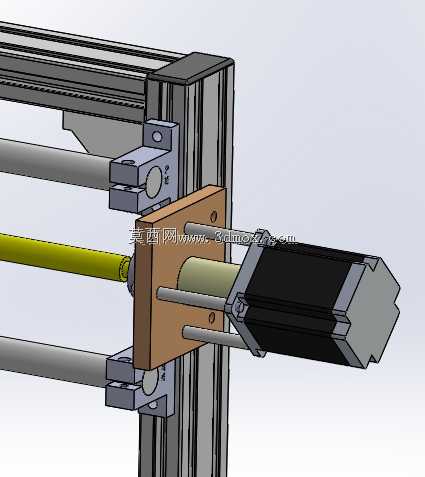

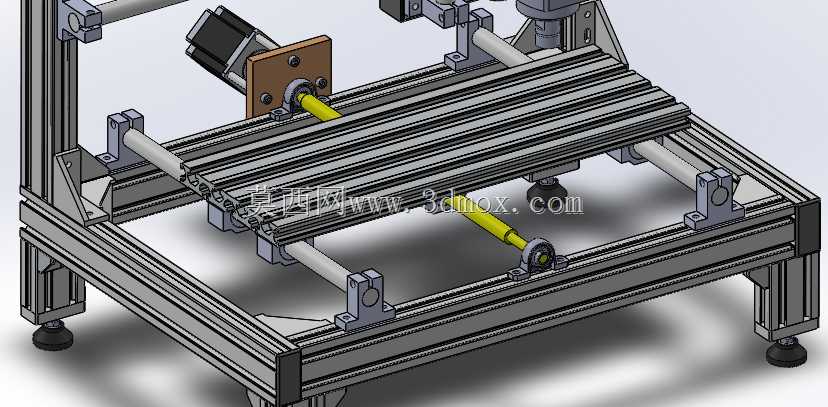

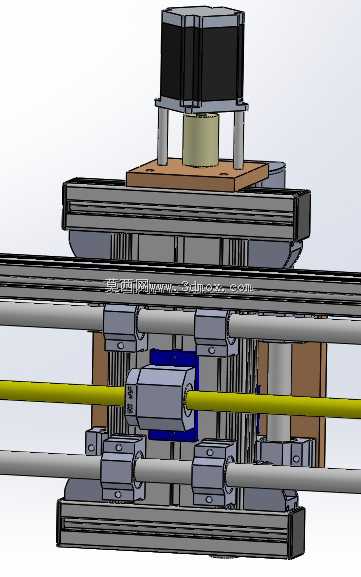

　　大幅降低了整机的制造成本与组装难度，所有连接点位均预留了调节余量，可在组装阶段完成导轨平行度、主轴垂直度的精细校准，无需大型机加工设备配合即可完成整机装配。主轴部分采用高速风冷电主轴，通过专用安装座固定在龙门横梁的Z轴滑台上，Z轴采用丝杠传动搭配线性导轨导向，可实现主轴的垂直方向进给，满足不同厚度工件的加工深度需求；X轴传动组件集成在龙门横梁上，带动Z轴滑台完成横向进给，Y轴传动组件布置在工作台下方，带动整个加工工作台完成纵向进给，三个运动轴的传动部件均采用标准件选型，后期维护更换成本极低。工作台采用高密度绝缘平板作为加工台面，台面预留了标准T型槽与工件固定位，可通过压板快速固定待加工工件，台面四周预留了切削液导流槽，

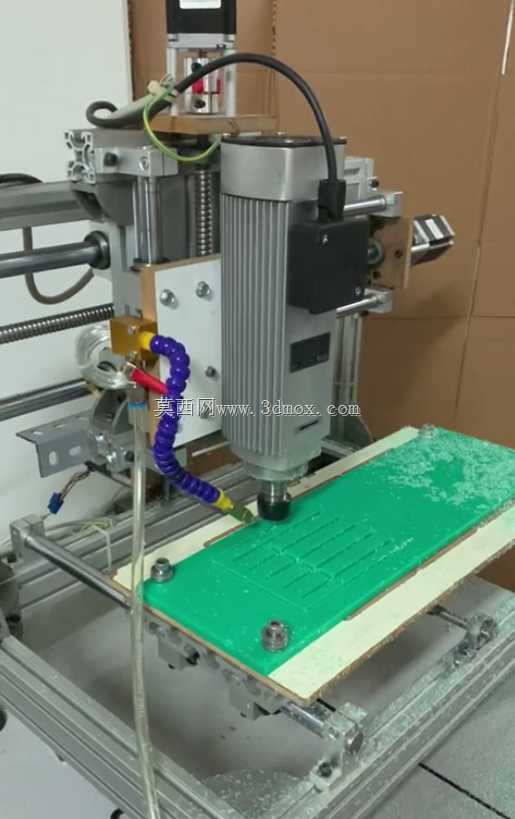

　　可搭配冷却管路实现加工过程中的刀具冷却，图中可见的紫色冷却管路可直接对准加工点位输送冷却介质，带走切削过程中产生的热量，减少刀具磨损，提升加工表面质量。整机的安装边界可适配常规小型车间的桌面摆放需求，无需专门的设备基础，底部可搭配减震脚垫调整水平，抵消加工过程中产生的小幅振动；电气控制部分可布置在机身侧方的空余位置，所有走线均通过铝型材的内置槽道布设，避免加工过程中切屑、切削液对线路造成损伤。从结构特性来看，这款设备的龙门架采用加厚铝型材拼接，连接处采用角码与内置螺栓双重固定，可承受主轴高速切削产生的反作用力，减少加工过程中的振刀现象；各轴的行程设置适配小尺寸工件的加工需求，可满足绝大多数个人用户、小型工坊的日常加工场景，同时铝型材框架具备极强的拓展性，后期可根据需求加装吸尘罩、对刀仪、第四轴旋转轴等拓展附件，无需对主体框架进行大规模改动。
