方形钢柱滑块锁紧固定夹具结构

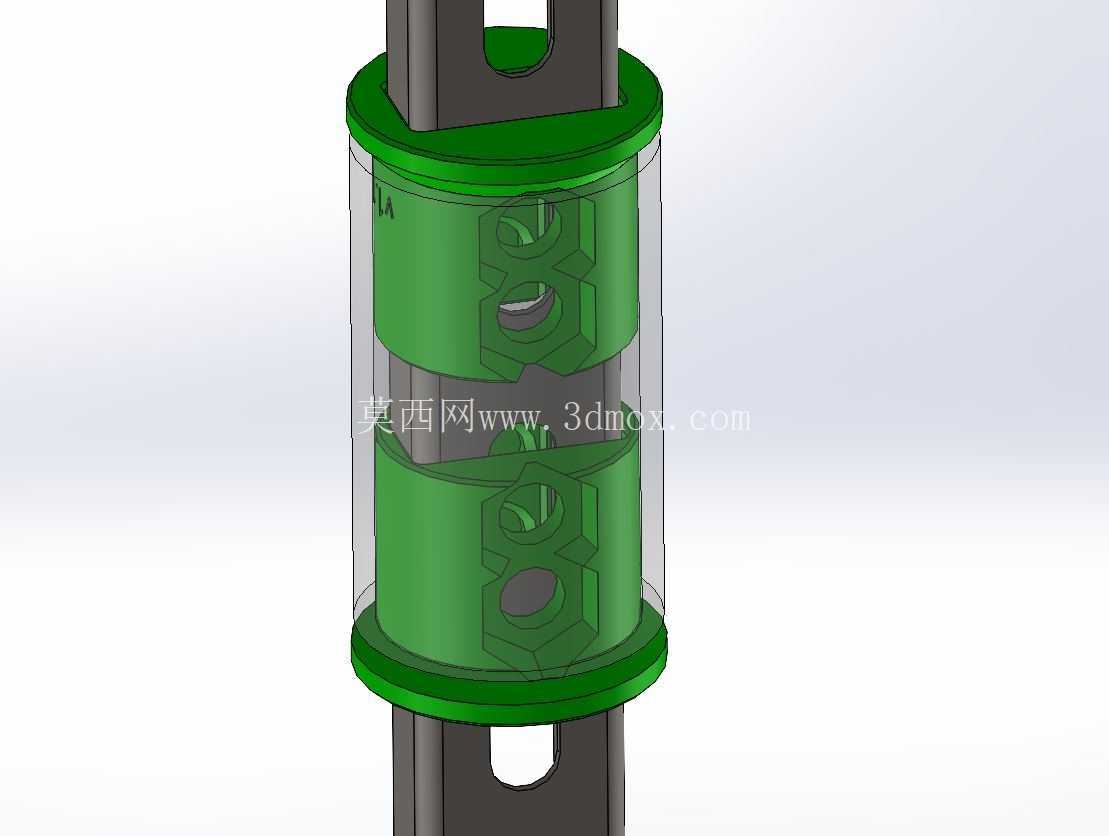

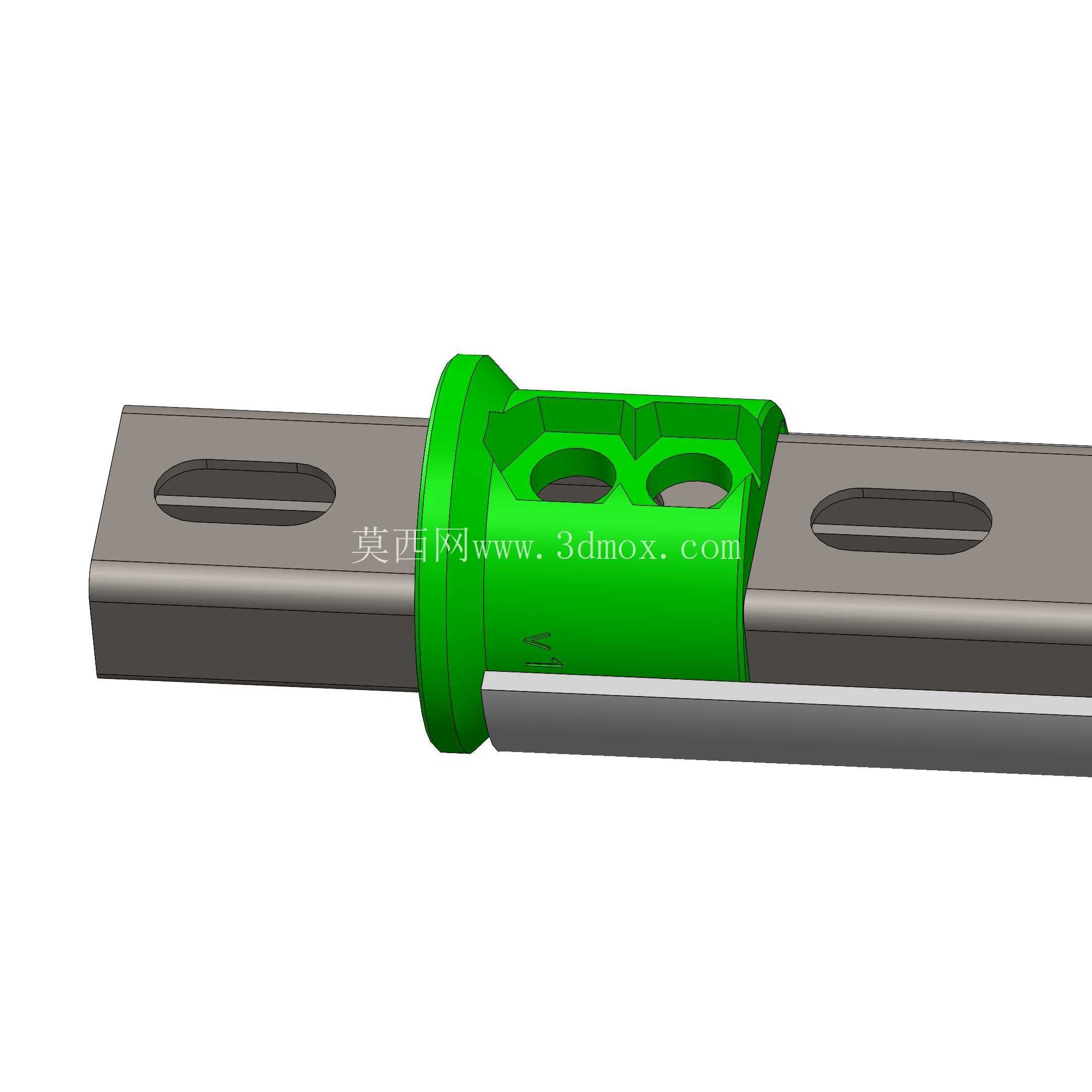

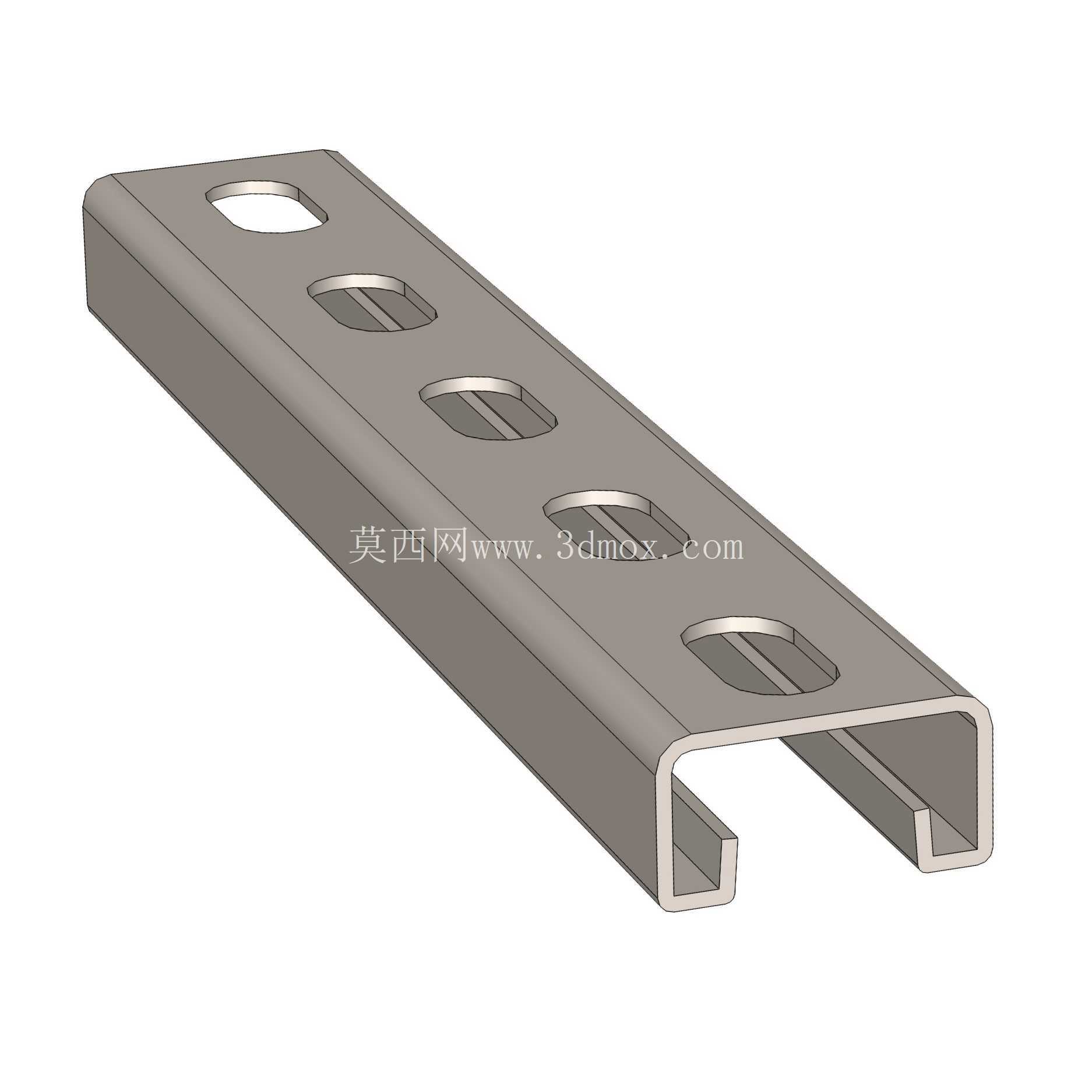

　　这套方形钢柱配套滑块锁紧件，最初是围绕车间里常见的方形截面钢支柱做的快装固定方案，日常在工位工装架、小型设备外框、检测台辅助支架、3D打印工装平台上都能碰到这类方钢立柱。现场使用时，方钢贯穿件体中部的贯通方孔，件体可以沿立柱长度方向任意滑动定位，到位后通过件体顶部两个预留孔装入锁紧螺钉，螺钉端部顶压在方钢表面，即可把整个件体锁死在立柱指定高度，侧面延伸出的带长圆孔平板，则用来挂载传感器、小型气缸、走线拖链、限位挡片或者轻质工装板。

　　设计时先把核心约束放在方钢贯通孔上：孔的内轮廓按照常用方形钢柱的名义尺寸留出合理滑动间隙，既不能间隙过大导致件体在立柱上晃动、挂载后出现偏转，也不能间隙过小，在普通FDM打印公差、表面层纹影响下出现卡滞，孔壁四周做了微量拔模斜度，方便打印完成后清件，也让件体沿立柱推拉时更顺滑。件体中段设置了一圈加厚环形凸缘，这个凸缘一方面把方孔周围的壁厚整体加大，锁紧螺钉顶紧方钢时，锁紧反力会分散到更大的截面区域，避免薄壁件长期受顶压出现蠕变开裂；另一方面凸缘也作为轴向定位台阶，当件体需要贴靠在框架横梁、层板或者其他配套零件侧面时，凸缘端面可以直接贴合限位，不用额外加装垫片调整间隙。

　　件体两侧向外伸出的安装平板上开了长圆形腰孔，而不是圆孔，这是现场装配里很实用的细节：挂载零件的孔位难免存在少量加工偏差，腰孔允许固定螺栓在长轴方向微调位置，装配时不用反复对位扩孔，哪怕后期挂载件需要小范围移位调整，松开螺母就能滑动调整，再重新锁紧即可。平板和中部主体衔接的位置做了渐变加厚的过渡筋，避免直角交接处出现应力集中，当挂载端承受偏载时，载荷会顺着过渡面传递到中部厚实的主体上，而不是在平板根部直接掰裂。

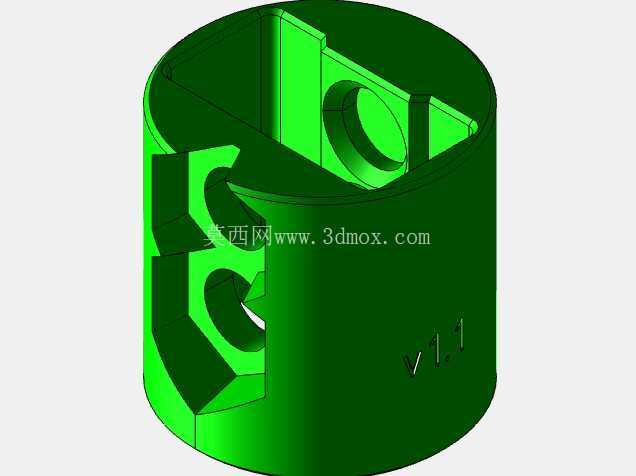

　　顶部两个锁紧螺钉孔的位置特意错开方钢孔的正中心，布置在方钢顶面的两侧区域，螺钉垂直向下拧紧后，顶紧点落在方钢的平整顶面上，接触压强足够，锁紧后件体不会沿立柱下滑，也不会绕方钢轴线转动。两个螺钉形成双点顶紧，相比单点锁紧，抗扭转能力提升明显，哪怕侧面挂载的工装重心偏离方钢中心，产生的倾覆力矩也能被两个顶紧点的摩擦力平衡。螺钉孔周边做了局部沉台加厚，保证螺钉拧入时孔口有足够的支撑厚度，不会出现螺纹滑牙或者孔口压溃的问题。

　　整个零件从一开始就面向熔融沉积3D打印工艺做了适配，摆放时以方钢轴向作为水平方向，所有悬空区域都自带支撑角度，不需要额外添加任何支撑结构，打印完成后去掉底面少量 raft 即可直接使用，不会在方孔内壁、腰孔内侧残留支撑毛刺，省去了大量后处理打磨时间。外形上没有多余的装饰曲面，所有外轮廓都是规则的棱柱与圆弧过渡，打印时层间结合面积大，整体刚性表现稳定，即便采用常用的PLA、PETG等普通打印耗材，也能满足车间轻质工装的承载需求。

　　安装边界方面，件体沿方钢轴向的总长度控制在紧凑范围内，中段凸缘的外径略大于两侧安装平板的宽度，在密集排布多个锁紧件的工位架上，相邻两件的凸缘不会互相干涉；两侧安装平板的厚度统一，适配标准平垫片与螺母的安装空间，腰孔的宽度匹配常用的M4、M5固定螺栓，锁紧螺钉也采用通用标准规格，车间随手就能找到配套紧固件，不需要定制特殊五金。方孔的端部做了小倒角，往长方钢上套装件体时，倒角可以起到导向作用，哪怕方钢端部存在轻微切割毛边，也能顺利套入，不会卡在孔口。

　　实际使用中，这套件既可以作为方钢立柱上的滑动定位滑块，用来固定6自由度工装夹具的基座，也可以成对布置在方钢两端，作为框架横梁的快速锁紧接头，在柔性工装搭建、实验室测试架调整、小型自动化设备外围附件固定场景里，都能省去大量焊接、钻孔的加工工序，需要调整工位布局时松开螺钉即可移位，反复拆装也不会损伤方柱表面。
