十字槽盘头橱柜铰链紧固螺钉

　　这枚螺钉的建模出发点并不是孤立地做一颗标准件，而是围绕橱柜铰链总成的装配关系来确定每一处几何特征。铰链在柜门反复开合中承担门板与柜体之间的铰接与限位，门板夹紧螺钉、调节螺钉和夹紧螺钉虽然体积小，却直接决定门板安装后的间隙、下垂量和长期松动风险。模型中重点还原了盘头外形、十字驱动槽和连续螺纹牙型，使结构工程师在装配校核时能够直观看到螺钉头部与铰链孔位、调节槽以及门板预埋连接件之间的干涉情况。

　　从实际使用场景看，这类紧固件常见于厨房橱柜、衣柜、浴室柜等板式家具的铰链系统。柜门每天经历多次开启与关闭，铰链支座需要通过螺钉把载荷传递到侧板或门板上。若头部支承面设计不合理，拧紧时容易压伤铰链表面或造成局部应力集中；若螺纹旋合长度不足，木材或刨花板孔位又会在反复受力后出现松脱。因此盘头直径、头部高度、槽深和螺纹长度都要结合铰链支架厚度、调节余量以及板件预埋螺母或自攻孔的尺寸来确定。

　　模型的头部采用圆形盘头结构，支承面相对平缓，适合压接在铰链冲压件或压铸件的安装面上。十字槽位于头顶中心，槽翼方向清晰，槽底与头部外圆之间保留足够材料，避免驱动槽过深导致头部强度下降。螺纹部分按多圈连续牙型表达，牙顶、牙底和螺距过渡连贯，能够用于检查旋入路径、螺纹啮合长度以及与相邻零件的空间关系。对于需要做运动仿真或装配动画的场景，这种完整牙型比简化圆柱更能反映真实螺钉的占位和连接状态。

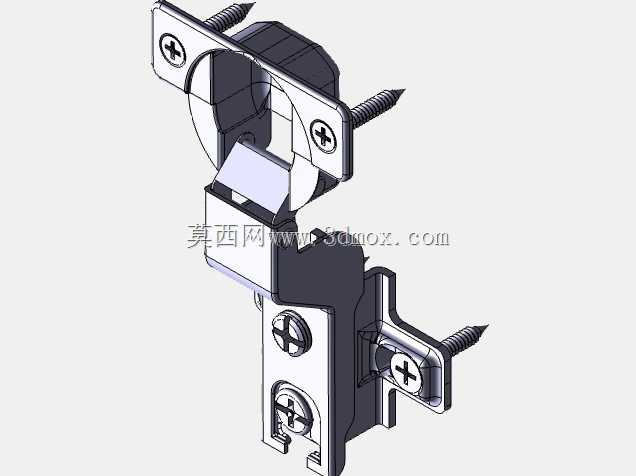

　　设计思路上，螺钉并非单纯追求外观，而是服务于铰链的可调装配。橱柜门板安装时，往往需要通过支座上的长圆孔或偏心调节结构修正前后、左右和上下位置。夹紧螺钉在调节到位后提供锁紧力，调节螺钉则用于推动或限制铰链部件的相对位移。三维建模时把螺钉放入铰链组件中，可以检查螺丝刀操作空间是否充足、头部是否高出支架表面、门板关闭后是否与铰链臂或柜体侧板发生摩擦。

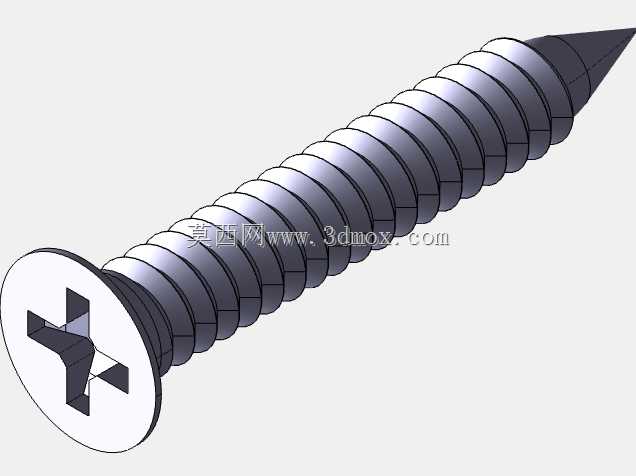

　　外形尺寸与安装边界需要围绕几个关键区域展开。头部外径决定压紧范围，头部高度影响外表面与铰链盖板之间的净空；螺杆直径决定底孔或预制孔的配合等级；螺纹有效长度则要保证穿过支架后仍能在板件或连接件内获得足够旋合量。十字槽的宽度和深度既要匹配常用批头，又不能削弱头顶壁厚。螺钉末端若采用自攻攻入方式，还需考虑导入段长度和牙型起始位置，以便顺利进入底孔并降低拧入阻力。

　　在装配校核中，螺钉轴线应与铰链安装面保持垂直，偏斜会使盘头局部压接不实，也会让螺纹承受附加弯曲。调节槽附近的螺钉尤其要注意拧紧顺序：先让门板位置达到设计间隙，再逐步锁紧，避免单侧受力造成铰链臂扭曲。对于薄板或密度板构件，螺钉周围可通过预埋螺母、加强垫片或加大支承面来分散压力，减少材料压溃。

　　该模型适合用于家具五金结构设计、铰链总成干涉检查、紧固件装配演示以及维修备件确认。通过完整呈现盘头、十字槽和螺纹牙型，设计者可以在投产前核对工具可达性、螺纹旋合长度、头部避让空间和连接可靠性，从而减少样机阶段因孔位偏差、螺钉过长或槽型不匹配带来的返工。
