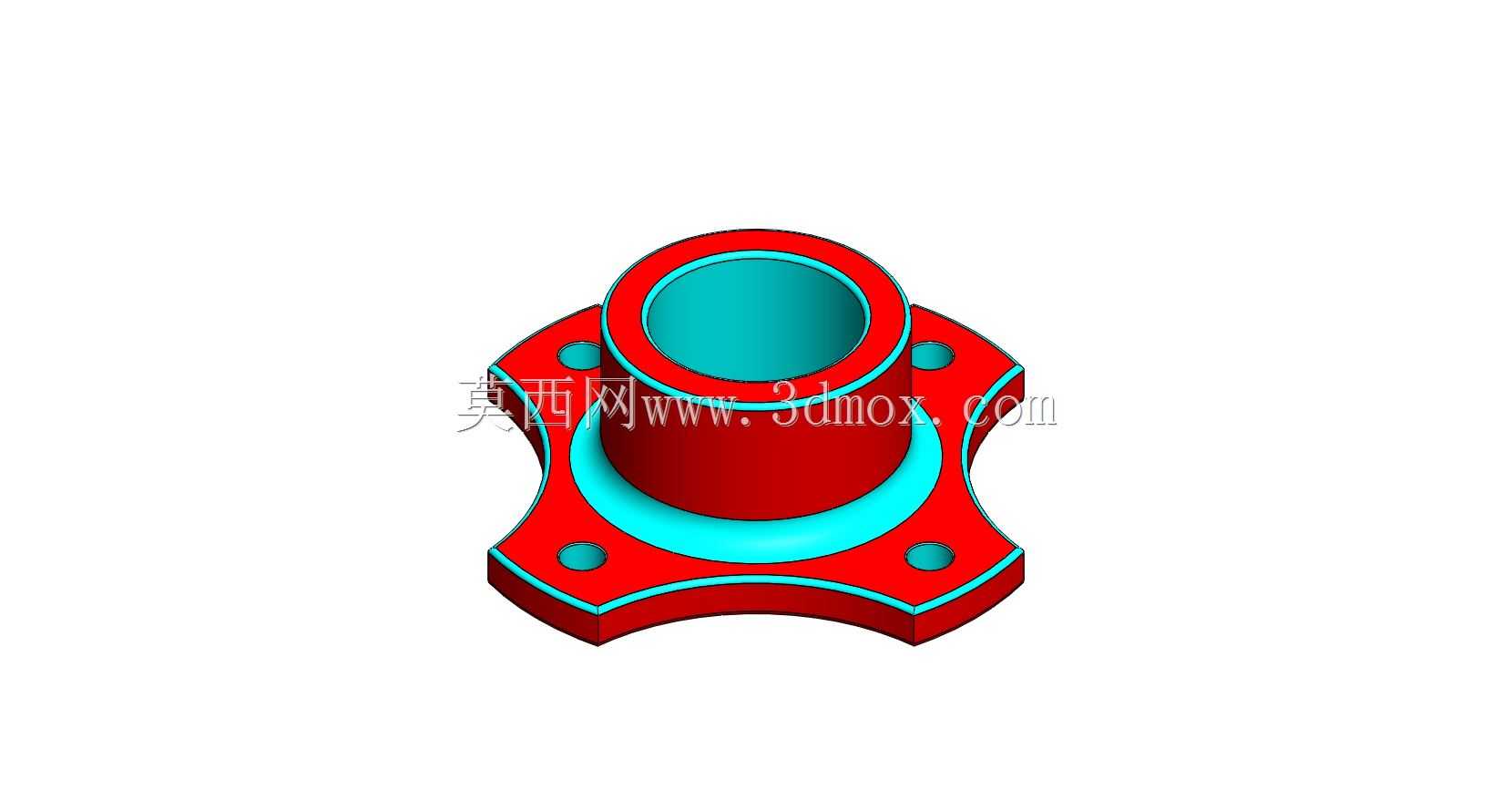

四安装耳带颈法兰连接支座结构

　　该零件属于管路与机架之间常用的带颈连接支座，整体采用中部直立圆筒加底部四向安装耳板的组合结构，在流体管路、小型罐体接口、泵阀进出口转接以及自动化设备机架定位场景中都有较高使用频率。中部圆筒承担主通路或轴套支承功能，内壁为连续贯通圆柱面，既可以作为介质流道的对接段，也可穿入导向轴、衬套或密封件；圆筒外侧设置加厚环壁，使轴向载荷能够沿筒壁均匀传递到底部支承面，避免薄壁管口在螺栓预紧后出现局部椭圆变形。底部法兰盘并非完整圆形轮廓，而是沿四个方向伸出带安装孔的耳板，相邻耳板之间采用内凹圆弧过渡，这种轮廓在保证螺栓布置空间的同时，明显减少了法兰盘外缘材料占用，对轻量化和铸件减重比较有利。四个安装孔相对中心轴线呈对称分布，孔位位于耳板外端，螺栓装入后拧紧工具具有足够操作空间，维护时不必拆卸周边相邻管路即可完成单颗紧固件拆装。

　　从受力路径看，上部圆筒承受的轴向拉力、管路内压产生的端面推力以及轻微偏心弯矩，会通过筒底与法兰盘交接处的环形加强区扩散到四块耳板，再由安装螺栓传递至配对基座。圆筒下端与法兰盘面之间设置一圈凸起环形台肩，台肩既可以作为密封垫片的定位边界，也能在配对面贴合时形成连续压紧区，减少垫片因偏移造成的局部密封失效。法兰底面为主要安装贴合面，建模时需保证该平面与圆筒轴线的垂直度，否则多螺栓紧固后会出现筒口偏斜，对接管路时产生附加装配应力。耳板根部与中心盘体交接处采用圆弧过渡，避免直角交汇造成铸造应力集中，也能降低数控加工后尖角处的应力开裂风险。

　　外形边界方面，零件最大外缘由四个耳板外端决定，安装孔中心圆直径大于筒体外径，耳板外伸长度需覆盖螺栓头或螺母的支承面积；圆筒高度高于法兰盘面，形成带颈结构，颈段高度应满足对接管件插入深度、焊缝操作空间或密封圈槽布置要求。内孔直径按通径或配合轴径确定，壁厚选取兼顾承压能力与铸造工艺性，耳板厚度则根据螺栓预紧载荷和基座面压校核。安装时底部贴合面落在基座平面上，四颗螺栓穿过耳板孔后对角紧固，使环形台肩均匀压紧垫片；若用于旋转轴支承，内孔可进一步加工衬套配合面，并在筒壁预留润滑或定位销结构。

　　建模过程中先以中心轴线建立骨架，拉伸生成中部圆筒和底部盘体，再按四个方向绘制耳板轮廓并与主体合并；内孔采用切除方式保证贯通，安装孔按对称阵列生成，耳板间内凹轮廓通过圆弧约束保持顺滑。环形台肩、根部圆角和孔口倒角均需在实体阶段处理，这些细节直接影响后续出工程图时的尺寸标注、铸造拔模以及数控加工走刀。结构设计上没有多余复杂曲面，特征层级清晰，便于修改内孔通径、耳板孔距、筒颈高度和密封台肩尺寸，能够快速派生不同规格的连接支座，适配管路对接、设备支承和部件定位等多种装配需求。
