弧形环纹旋转楼梯钢结构三维造型

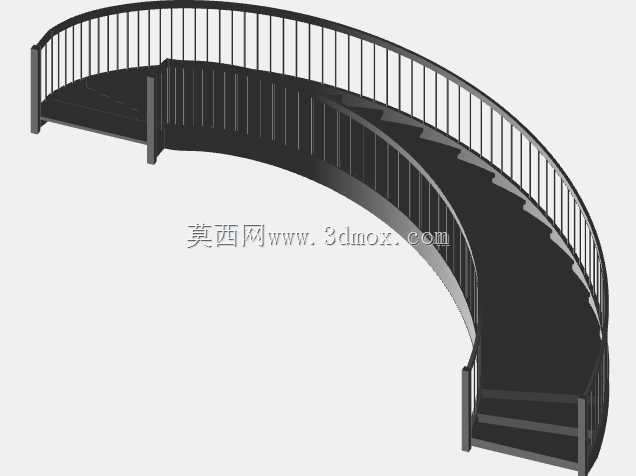

　　该模型呈现的是一套沿圆弧轨迹展开的室内外通行楼梯构件，主体由连续踏步、双侧护栏、竖向栏杆、端部支撑立柱以及底部承托结构组成，适用于商业中庭、复式空间、展厅、景观平台、工业操作平台等需要在有限平面内完成高差转换的场景。与直跑楼梯相比，弧形旋转梯能够围绕曲线方向组织人流，减少折返占用的通道宽度，同时在空间视觉上形成连续环绕的导向效果。建模时先依据建筑层高、通行宽度和旋转角度确定踏步中心线，再沿圆弧路径布置每一级踏板。踏步前缘保持等距分布，避免因曲率变化造成步宽忽宽忽窄；内侧靠近圆心位置踏步宽度较窄，外侧展开长度较大，因此结构上需要重点控制有效行走线位置的踏面深度。通常人员实际行走不会贴紧内圈，而是在距扶手一定距离的环形带内上下，

　　设计时应保证该区域踏面尺寸满足舒适通行要求。模型中的踏步采用深色实体表现，侧面可见连续封板，底部形成顺滑的弧形梁式轮廓。这种封板做法既可以增强梯段整体刚度，也能遮挡踏步下方空隙，降低物品坠落和鞋跟卡入风险。若用于实际工程，弧形侧板可通过钢板卷制、分段折弯或数控切割后焊接成型，外侧表面再根据建筑效果进行喷涂、包覆或装饰处理。梯段两端设置较厚重的立柱和落地支撑，用于将竖向荷载传递至楼面或基础。护栏部分由顶部连续扶手、密集竖向立杆和底部约束边构成。扶手随楼梯曲率平滑弯曲，在转弯处保持同一高度，便于使用者全程抓握。立杆间距按防护要求控制，排列方向与踏步和扶手曲线相协调，既承担侧向防护，也强化环形外观。模型中栏杆比例较细，

　　适合表现现代简约风格；在真实制作中，可选用圆钢、方钢、不锈钢管或铝合金型材，并通过焊接、螺栓或预埋件与踏步侧板连接。端部立柱截面加大，除了作为栏杆起止固定点，也能在人员拥挤或侧向倚靠时提供更强抗倾覆能力。从安装边界看，这类楼梯需要在土建阶段确认上下层标高、预留洞口直径、起始方位和旋转方向。弧形梯虽然平面占地较灵活，但对洞口边缘、梁位和楼板承载条件较敏感；若上层开口与模型轨迹不匹配，扶手或踏步可能与门洞、梁柱、幕墙发生干涉。三维建模时应把楼梯外轮廓、扶手最高点、立杆外缘和底部支撑脚全部纳入碰撞检查，尤其关注头部净空。沿圆弧上升过程中，使用者位于不同踏步时上方梯段可能压低净空，需要沿行走路径逐段校核，而不能只检查起点和终点。结构思路上，

　　梯段可理解为弯曲的斜向梁系，踏步荷载传至侧板或中柱，再由端部支撑和上层连接点承担。模型没有突出独立中柱，更接近弧形板式梯或双侧边梁承托形式，因此对侧板连续性和端部锚固要求较高。实际工程中需结合宽度、rise 高度、材料厚度和人流荷载验算侧板挠度、扶手水平推力以及连接节点。若用于公共场所，还应考虑防滑条、警示边、照明槽和儿童防护高度等细节。整体造型环纹感强，黑色构件与细密栏杆形成深浅对比，曲线从低层入口盘旋而上，既解决垂直交通，也可作为空间中的装饰性构筑物。对于结构设计人员，该模型可用于推敲弧形梯的路径生成、栏杆排布、支撑位置和建筑配合；对于加工制作人员，可进一步展开侧板、统计立杆数量、核对踏步编号，并据此制定弯管、焊接和现场拼装顺序。
