乘用车辆子午线橡胶轮胎外观结构

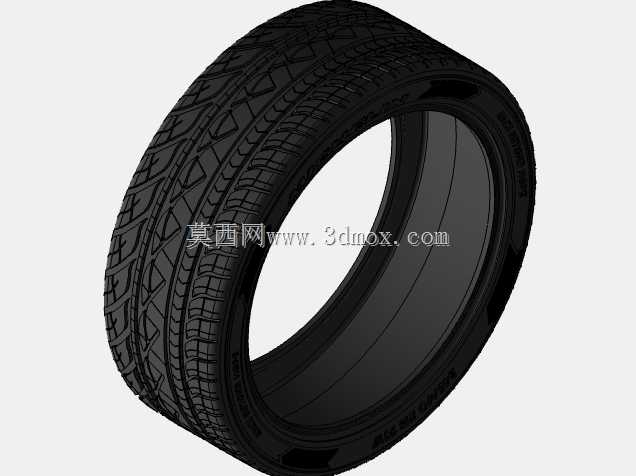

　　该三维模型呈现的是乘用车辆常用的无内胎子午线橡胶轮胎，建模重点集中在胎面花纹、胎侧轮廓、胎圈过渡以及与轮辋配合的环形内腔。轮胎作为车辆与路面之间唯一的承载和传力部件，在整车开发中并不只是外观件，它直接影响制动距离、转向响应、滚动阻力、噪声水平和乘坐舒适性。模型采用环形回转体为基础，再在胎冠区域叠加复杂花纹块与沟槽，能够用于整车外饰评审、底盘间隙校核、轮罩包络分析以及维修拆装演示。

　　从实际使用场景看，这类轮胎广泛适配普通轿车、城市SUV及部分轻型乘用车辆。车辆在直线行驶时，胎面中央连续或交错布置的花纹块承担主要接地压力；转弯时，胎肩区域较大的花纹块提供侧向抓附能力；在湿滑路面上，纵向主沟和横向斜沟负责快速排出接地面积内的水膜，降低水滑风险。模型中胎面花纹采用多方向沟槽组合，中央区域花纹细密，肩部花纹块相对宽厚，这种布置兼顾了日常铺装道路上的耐磨表现与转向时的侧向支撑。

　　结构设计上，轮胎外轮廓并非简单圆柱面。胎冠具有一定弧度，胎侧从肩部向胎圈逐渐收窄，形成能够承受充气压力和路面冲击的弹性曲面。胎圈位置直径最小、壁厚感最强，对应实际产品中的钢丝圈和三角胶区域，装配时需要与轮辋凸缘紧密贴合，保证充气后的密封和周向固定。建模时若只关注外侧花纹而忽略胎圈与轮辋的配合边界，后续在总装中容易出现轮胎无法落座、轮辋干涉或运动包络错误等问题。因此，内腔直径、胎圈圆角、胎侧高度和胎面宽度都应作为关键尺寸进行控制。

　　外形尺寸方面，轮胎模型需要围绕轮辋直径、断面宽度、外直径和静载半径建立参数关系。轮辋配合直径决定胎圈位置，断面宽度影响轮罩内侧间隙，外直径影响车速表匹配和悬架跳动空间，胎侧高度则与缓冲能力相关。在底盘布置中，轮胎随转向节转动并随悬架上下跳动，设计人员需要检查最大转向角下胎肩与翼子板、减振器、下摆臂及制动卡钳之间的间隙；在满载和极限跳动工况下，还需确认胎面不会摩擦轮罩内衬。该模型保留了较完整的胎侧曲面和胎体厚度感，适合用于这些空间校核工作。

　　胎面花纹是本模型视觉和功能上最突出的部分。花纹块沿周向呈周期性排列，纵向深沟负责排水和降噪，横向沟槽增加边缘抓地效果，细密刀槽可提升低温或湿滑路面的附着表现。花纹沟槽的走向并非随意装饰：连续周向沟道有利于降低滚动噪声，斜向沟槽能够在制动时增加接地边缘，肩部封闭或半封闭块则可减少转弯变形。对于三维建模而言，花纹既要体现真实产品的疏密关系，也要控制曲面数量，避免在整车装配中造成不必要的性能负担。

　　胎侧区域模型表面保留了平滑过渡，没有多余凸起，符合真实轮胎依靠橡胶侧壁实现挠曲变形的特点。实际轮胎在充气后，胎侧会承受反复弯曲，路面冲击通过胎体帘线和橡胶变形传递到悬架；胎侧过厚会降低舒适性并增加质量，过薄则影响承载和抗冲击能力。虽然外观模型不展开内部帘布层、带束层、气密层等细节，但其外部高宽比和侧壁弧度仍能反映轮胎的载荷特性与装配规格。

　　在工程应用中，该模型可用于多个环节。造型部门可将其放入整车数字样车，检查轮毂、轮胎、轮眉之间的比例关系；底盘部门可据此建立运动包络，校核转向和跳动间隙；工艺或售后部门可利用其进行轮胎拆装、换位、充气检查等培训演示；采购和选型人员也可通过外观结构快速判断轮胎类型、花纹取向及适用路况。由于轮胎属于橡胶弹性件，三维数模通常不直接表达材料非线性变形，但在静态装配、视觉评审和空间干涉分析中仍具有明确价值。

　　安装边界方面，轮胎必须与指定直径和宽度的轮辋匹配，胎圈部位卡入轮辋胎圈座后，依靠充气压力形成密封。模型内腔环形面应与轮辋槽、凸缘和气门嘴区域保持合理位置关系；若同步建立轮毂，需要确认轮辐外侧不与胎圈内侧发生干涉，制动卡钳最高点不伸入轮胎内轮廓。轮胎外表面则需要与车身轮罩、挡泥板、底盘线束和悬架杆件保留安全距离，尤其在雪地防滑链、大转向角和满载压缩工况下，间隙校核不能只依据静止姿态。

　　整体来看，该轮胎模型以真实乘用车辆橡胶轮胎为原型，胎面花纹层次清楚，胎侧曲线连续，胎圈与内腔形态完整，既能够作为汽车整车数字装配中的行走系统部件，也能够用于轮胎结构认知、轮辋匹配检查和底盘空间分析。
