凯迪拉克XT5豪华中型SUV整车结构数模

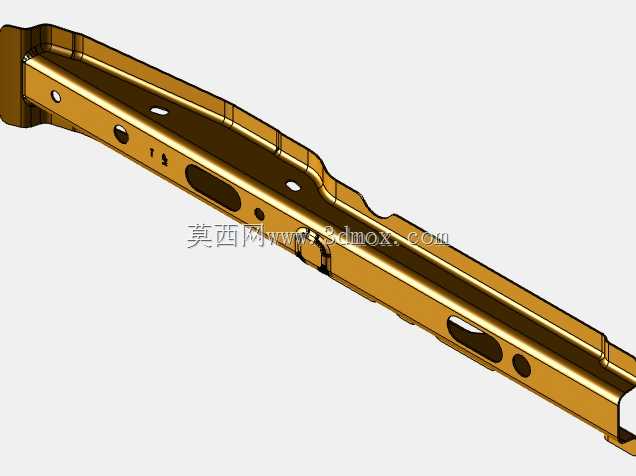

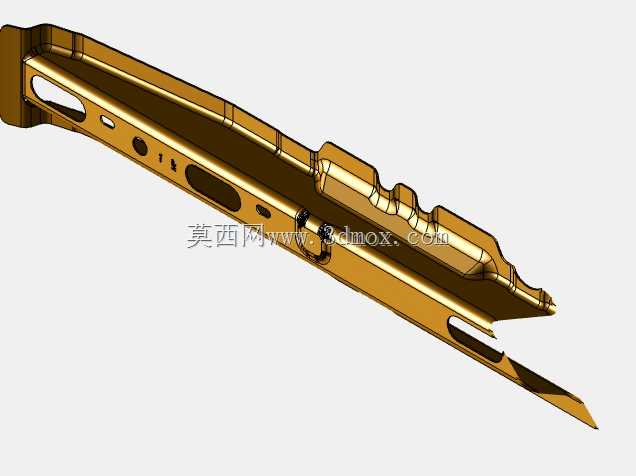

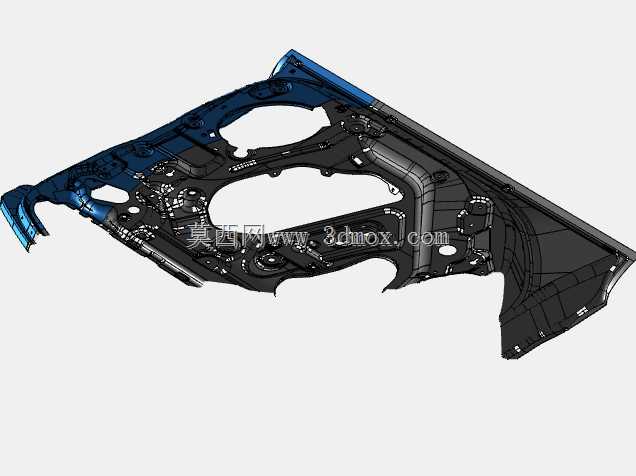

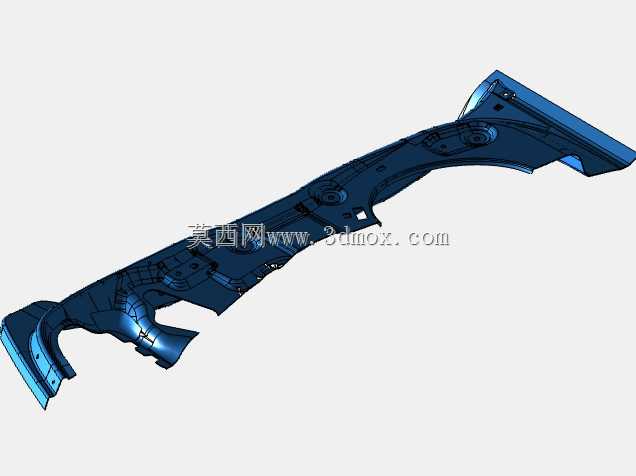

　　这套整车三维数模还原了豪华中型SUV的完整机械布局，覆盖车身覆盖件、乘员舱框架、底盘行走系统、动力舱周边附件以及内外饰装配边界，可用于整车总布置校核、改装方案推演、零部件逆向参考以及教学场景下的汽车构造拆解演示。数模中车身侧围、车门内板、翼子板与前后保险杠的分缝线均按照实车装配关系搭建，轮拱处预留了悬架跳动与转向轮偏转的运动空间，工程人员在做宽体套件、越野升高套件或者展车定制改装时，可直接在数模上测量轮心到翼子板边缘的垂直距离、轮胎转向最大角度下与轮罩内衬的干涉余量，省去反复扫描实车获取点云的前期工序。底盘部分完整呈现了承载式车身的下部加强结构，前后副车架安装点位、悬架控制臂铰接座、车身纵梁的溃缩引导槽都有对应几何特征，

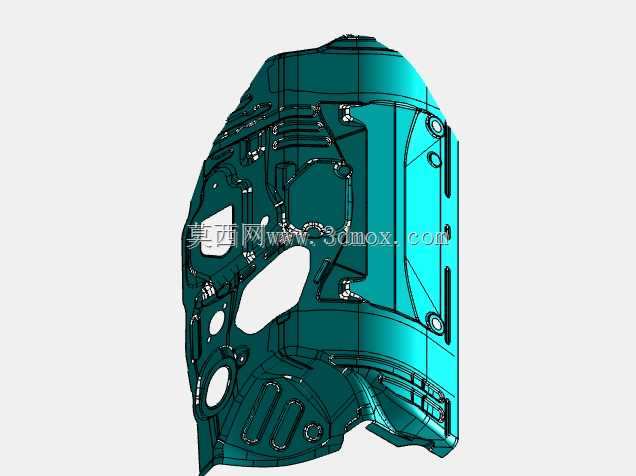

　　做碰撞仿真前处理、底盘护板开发或者副车架强化件设计时，可直接提取安装孔位坐标与贴合面型面，匹配螺栓规格与衬套压装行程。动力舱内的周边附件布局贴合横置前驱平台的布置逻辑，散热器框架、蓄电池托盘、制动总泵安装位以及空滤壳体的轮廓均做了还原，维修工装开发、动力总成换装方案评估时，可核对更换部件与机舱内防火墙、减震塔的间隙，避免实车试装时出现管路弯折或者线束拉扯的问题。车门模块拆分了内板加强梁、玻璃升降器导轨安装位与门锁固定点，做音响改装、隔音方案设计或者电动侧踏适配时，可直接确认门板内部的可用空腔尺寸，避开防撞梁与线束走向。乘员舱内仪表台骨架、座椅安装滑轨、中央通道的轮廓边界清晰，房车化内饰改装、专用作业车改制时，

　　可依据地板上的座椅固定孔位规划附加设备的安装基座，保证改装后载荷能够传递到车身加强梁上，避免直接在薄钢板地板上固定重物引发钣金变形。整车外表面的型面延续了凯迪拉克家族式钻石切割设计语言，引擎盖棱线、侧面腰线与尾灯型面的过渡特征完整，造型设计人员做改款外观方案时，可在此基础上叠加新的覆盖件曲面，快速比对风挡倾角、车头高度变化带来的整体视觉比例差异。数模的装配层级按照整车工艺拆分，白车身、开闭件、底盘总成、内外饰件各自成组，导入三维软件后可单独隐藏某一模块查看内部结构，也可导出关键截面测量A柱、B柱的断面厚度与加强板搭接关系，为车身刚度分析提供几何参考。针对职业院校的汽车构造教学，该数模可拆解展示承载式车身与非承载车架的结构差异，

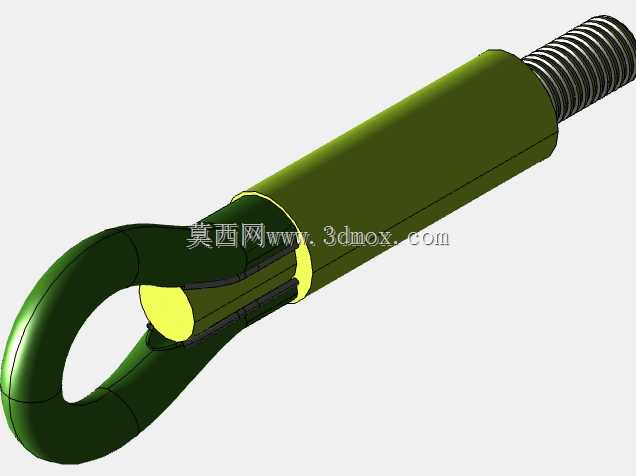

　　演示SUV车型相对轿车在离地间隙、悬架行程布置上的设计区别，帮助学员理解整车总布置中乘员空间、动力舱布局、行李舱容积之间的取舍逻辑。在零部件开发场景中，行李舱侧饰板、车顶行李架、拖车钩接口等附件的匹配设计都可以依托该数模完成型面对齐，确认附件安装后与尾门开启轨迹、后保险杠离去角的几何关系，不需要额外搭建整车基准环境。
