钢管桁架式越野卡丁车车架结构

　　这套管架式越野卡丁车结构面向非铺装路面的休闲竞技、场地越野体验与小型特种作业平台改装场景，常见于户外越野营地、沙地穿越体验区、山地休闲车场以及院校车辆工程专业的底盘教学实践。整车以裸露的空间钢管桁架作为承载主体，没有采用传统承载式车身的冲压覆盖件思路，而是把防滚保护、乘员舱约束、动力总成安装、悬架支点固定全部整合在同一套焊接管架当中，这种设计在轻量化越野车辆上十分典型。

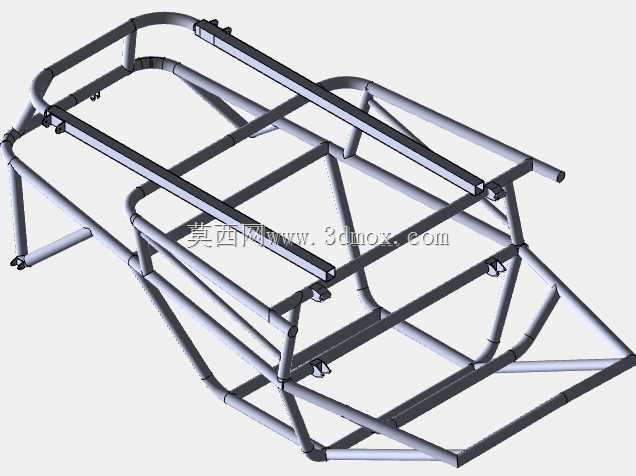

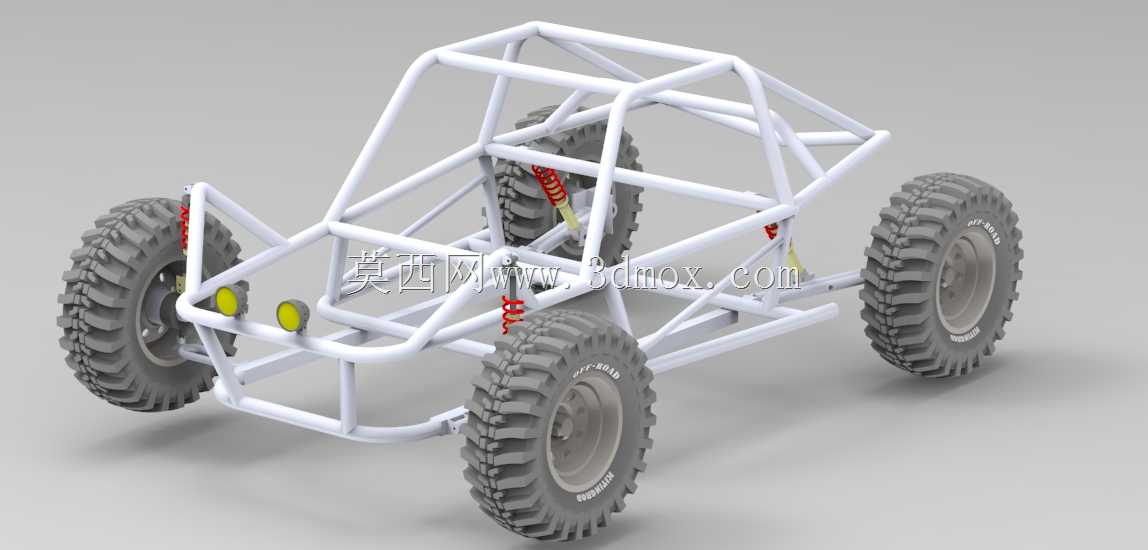

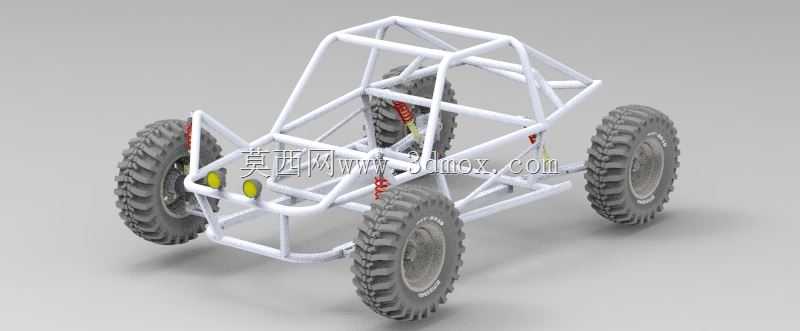

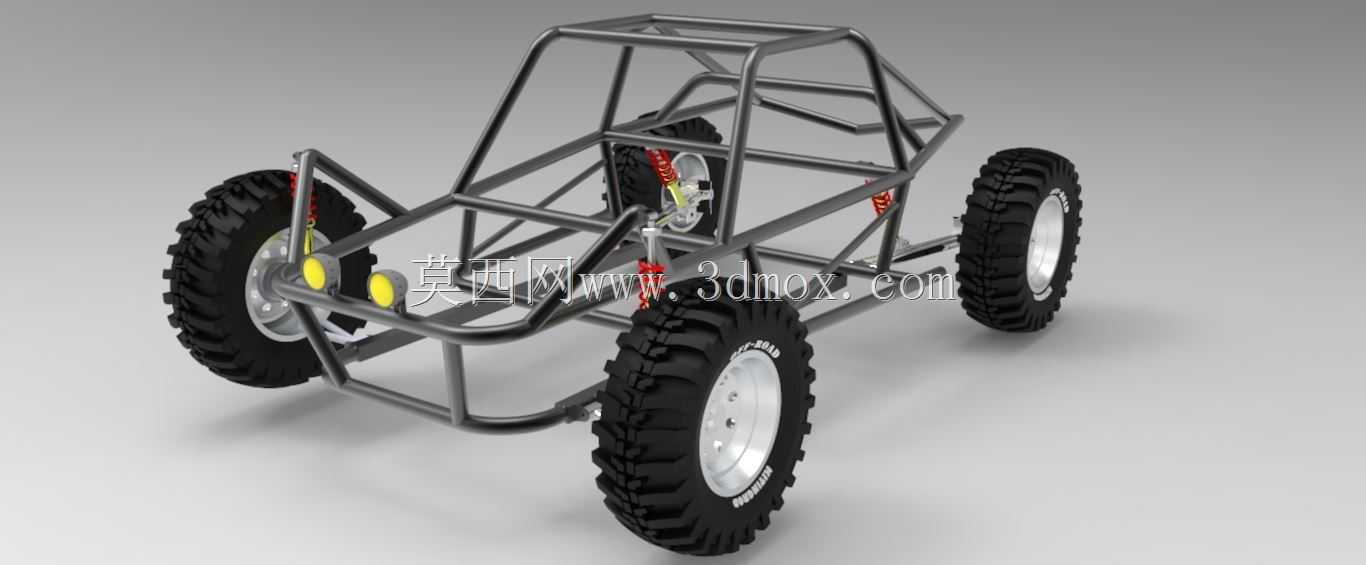

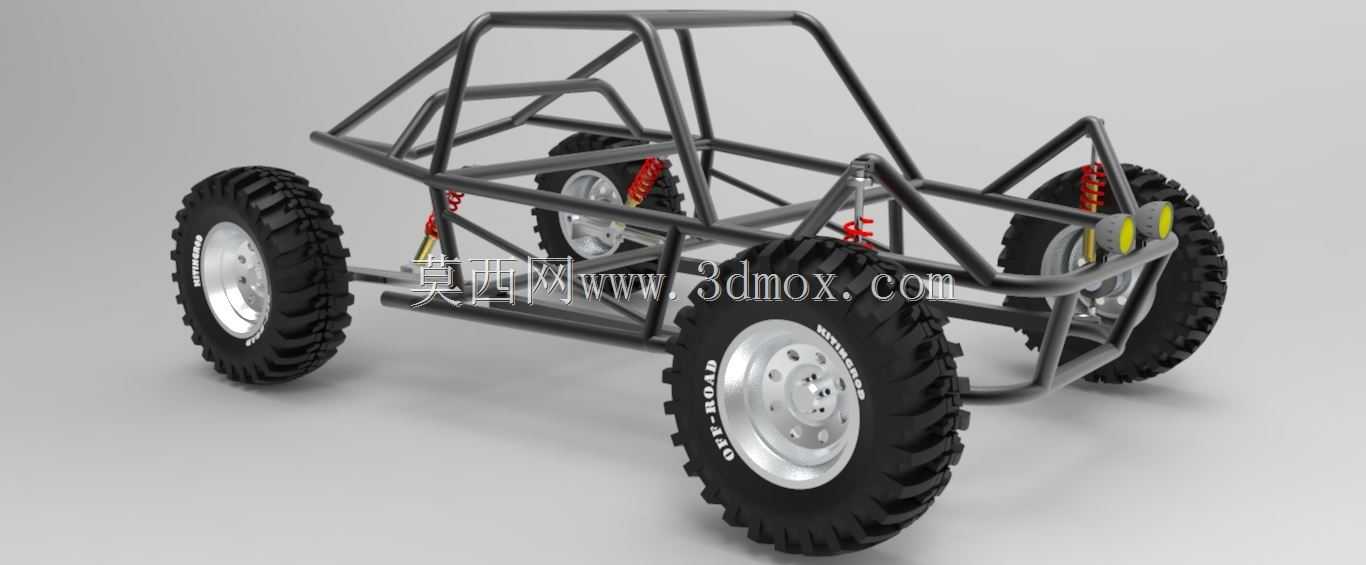

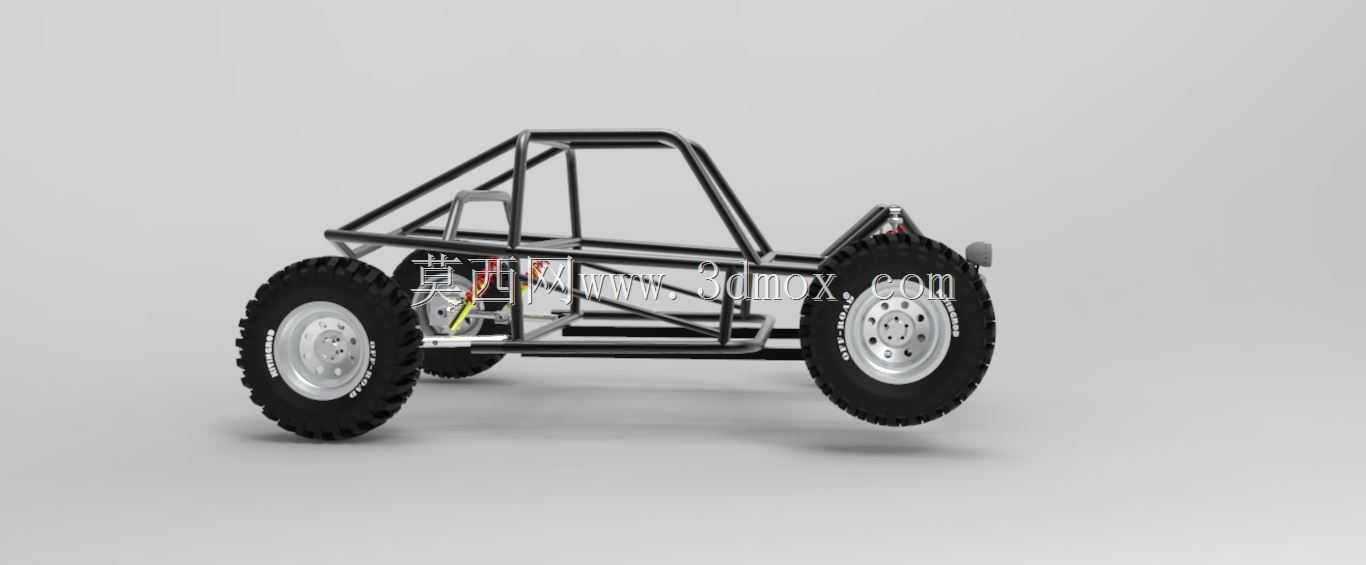

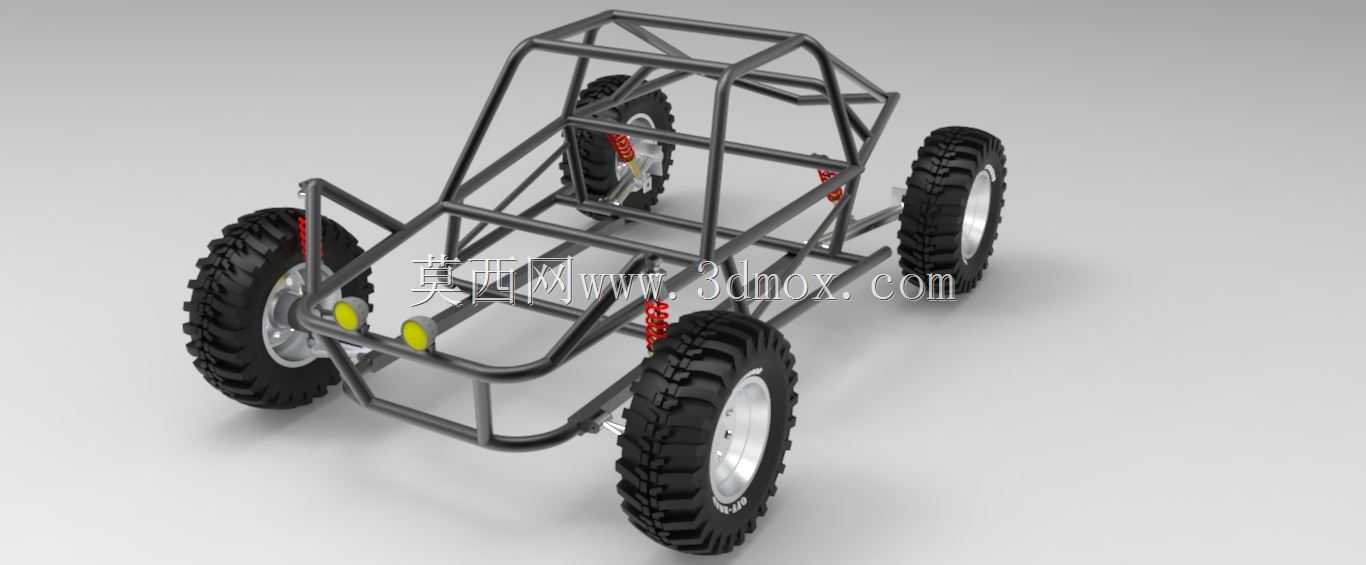

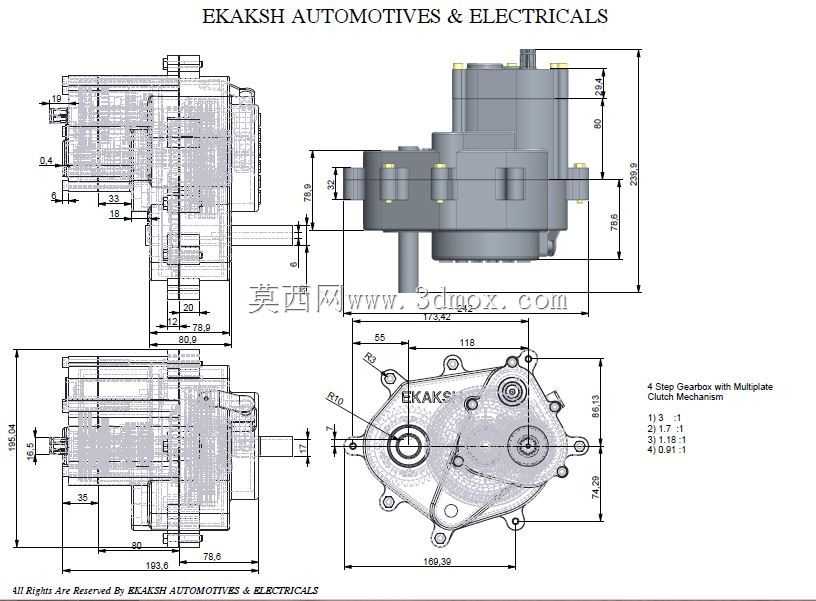

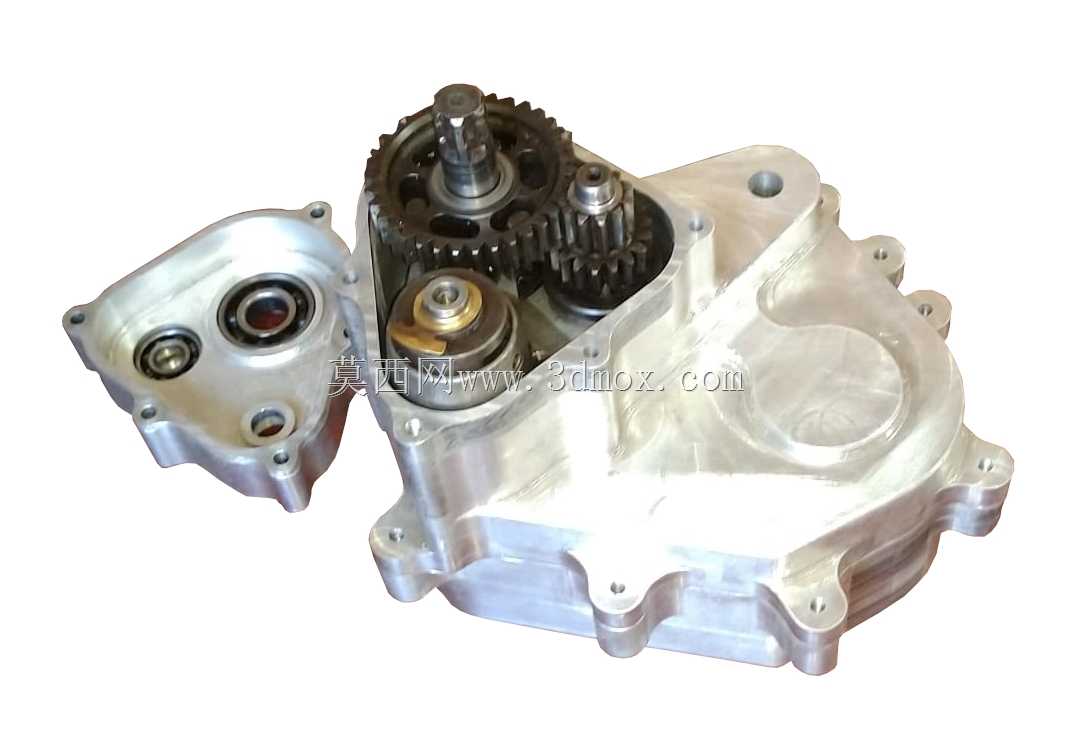

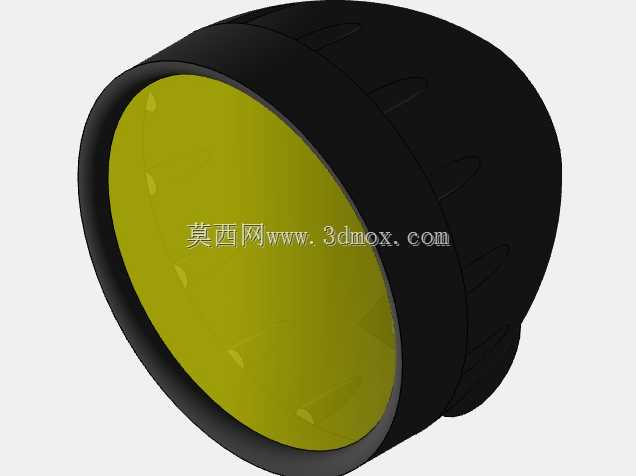

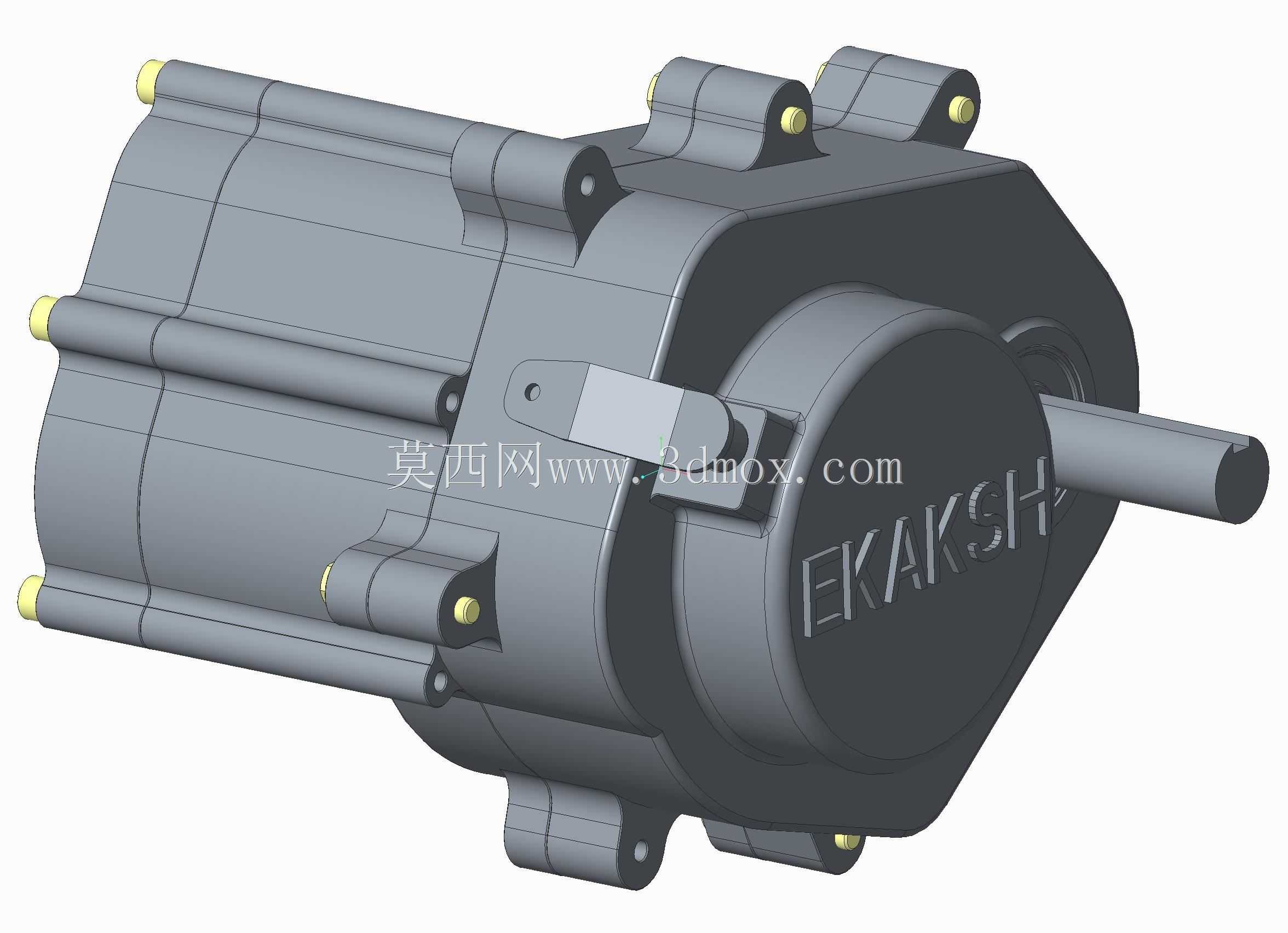

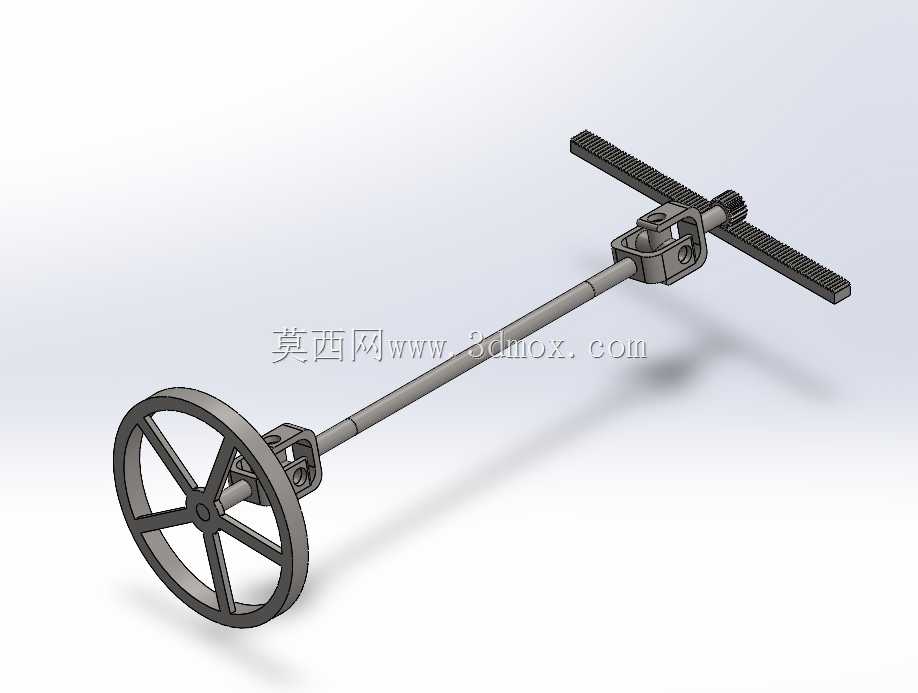

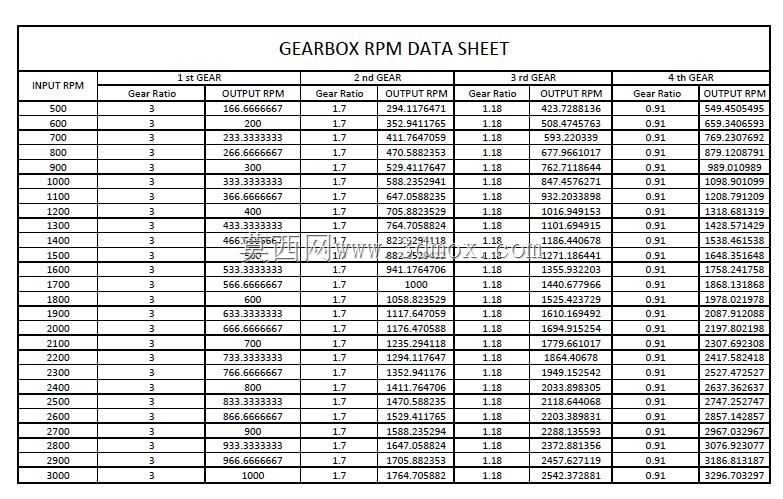

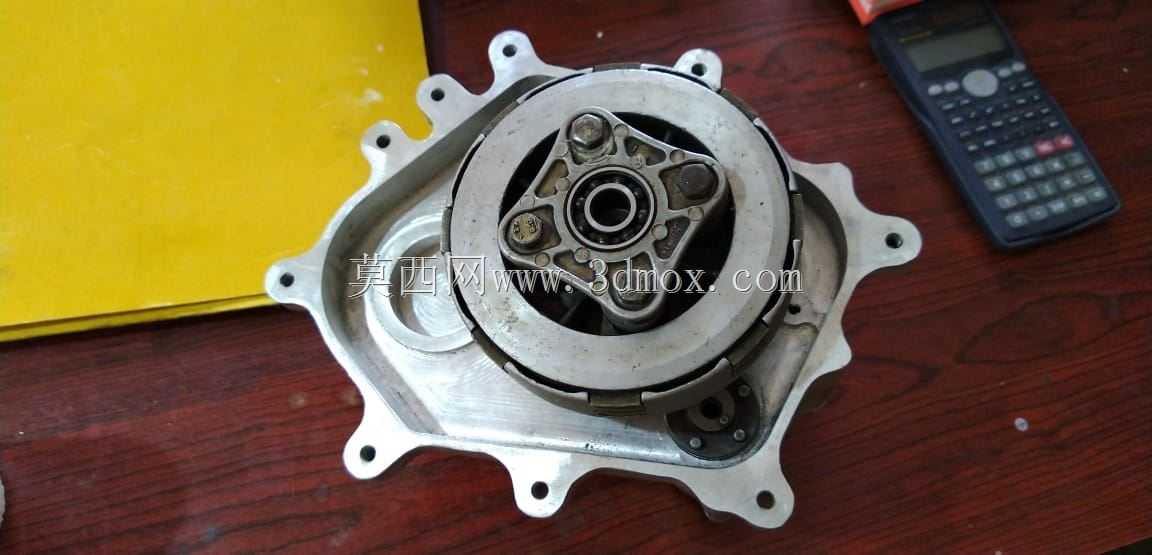

　　从实际用途看，该结构重点解决低速高冲击工况下的车身强度与通过性问题。前部留出了转向机构、前悬摆臂与灯具的安装空间，前管梁向前延伸形成防撞缓冲区，两根黄色圆形灯位布置在车头低位，兼顾夜间场地行驶照明与接近角避让。车架中部按照乘员乘坐姿态围合出座舱轮廓，顶部主管弯制形成完整防滚环，侧部斜撑与横向管交叉布置，在侧翻或滚转时能够维持乘员生存空间。后部管架向车尾收拢，用于布置动力单元、传动部件以及后悬安装点，整体杆件走向并非单纯追求外观，而是顺着冲击载荷传递路径排布。

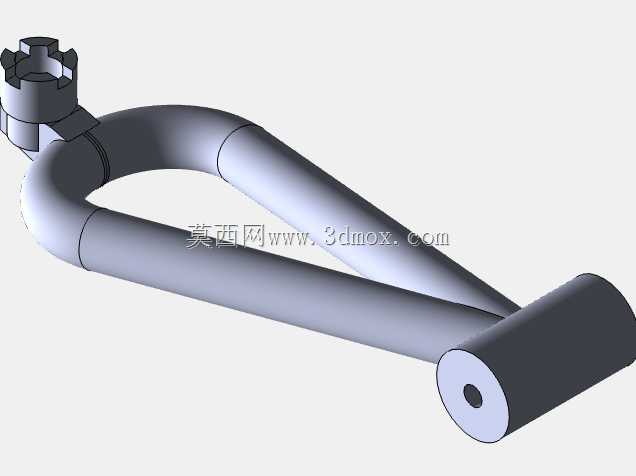

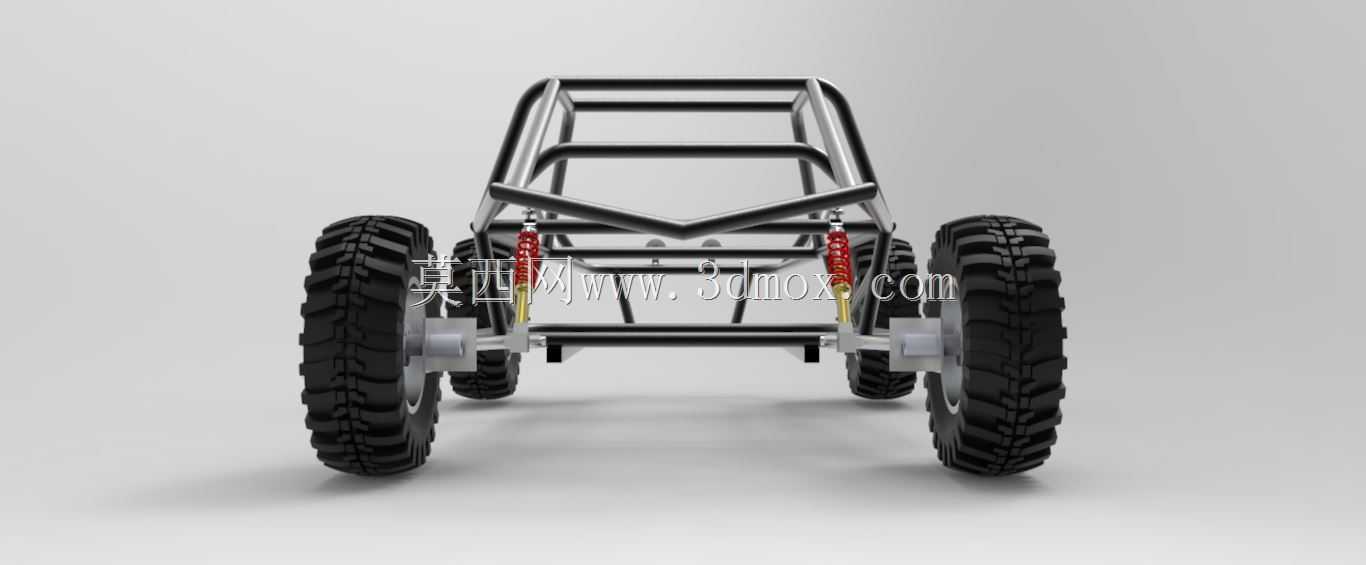

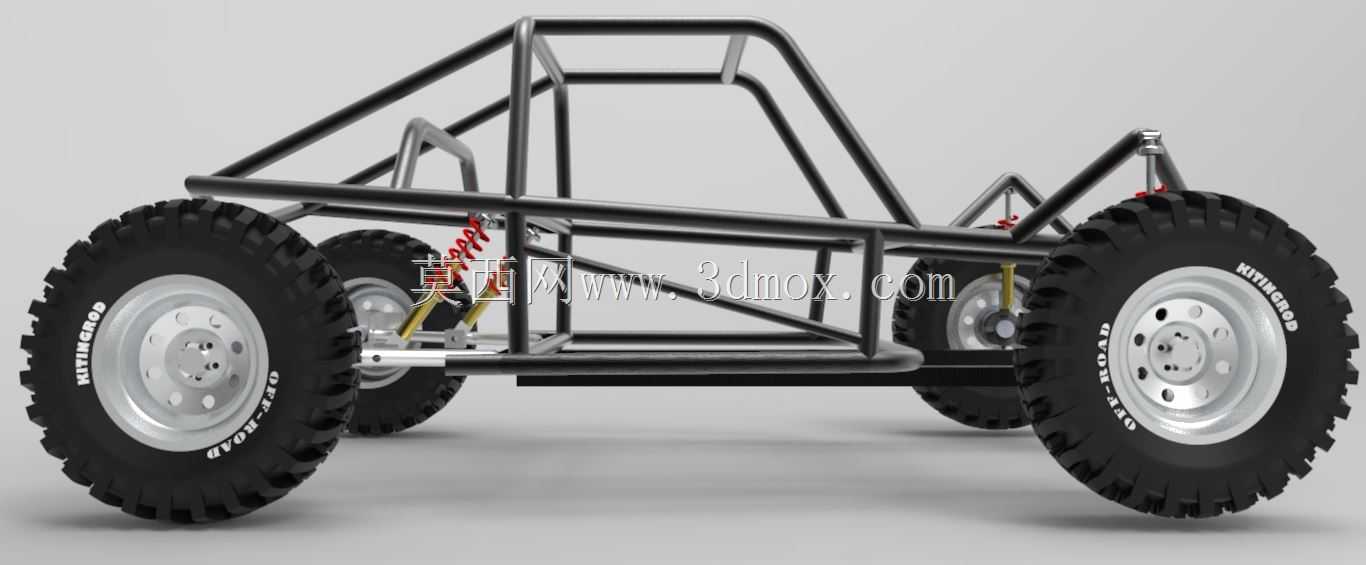

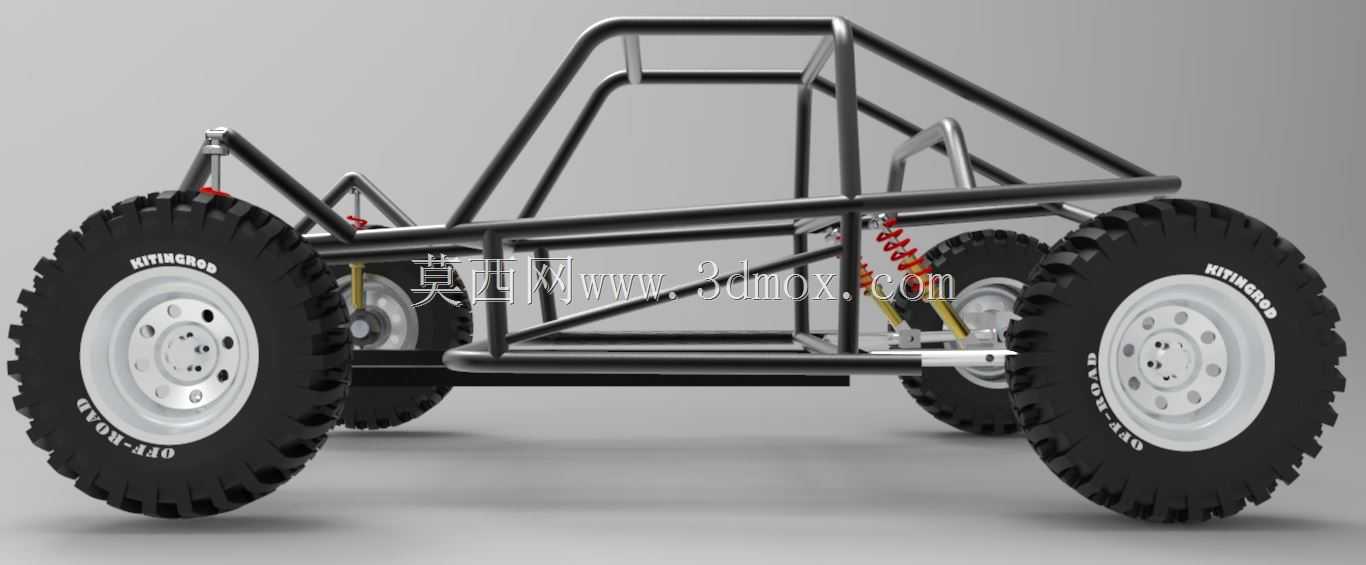

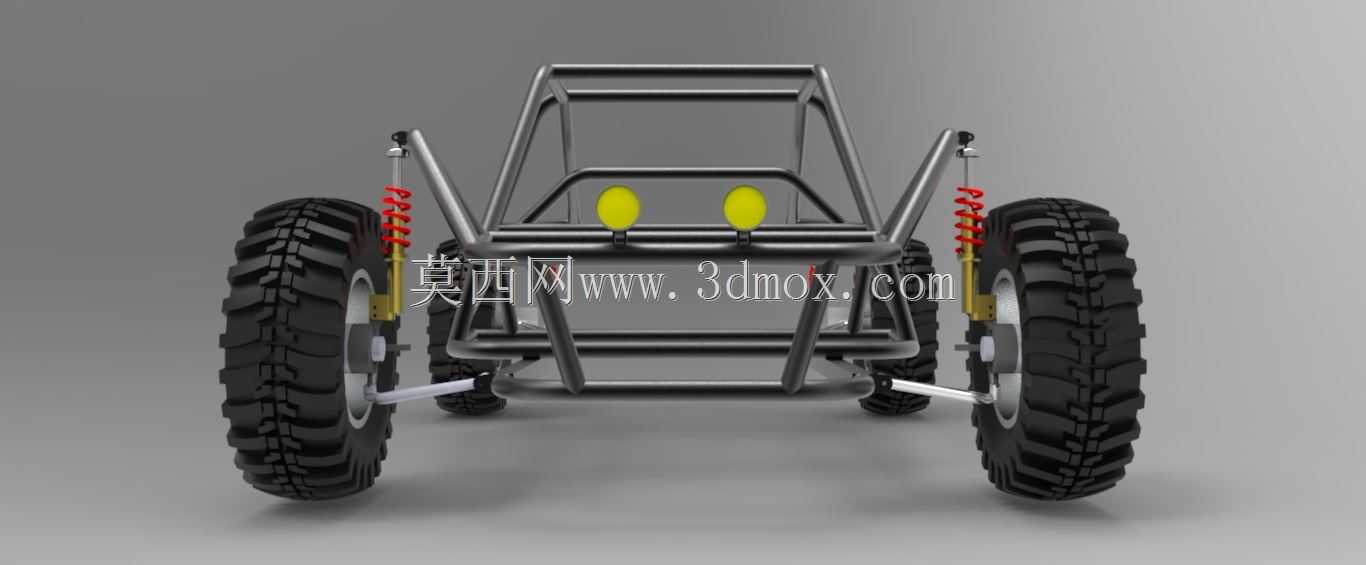

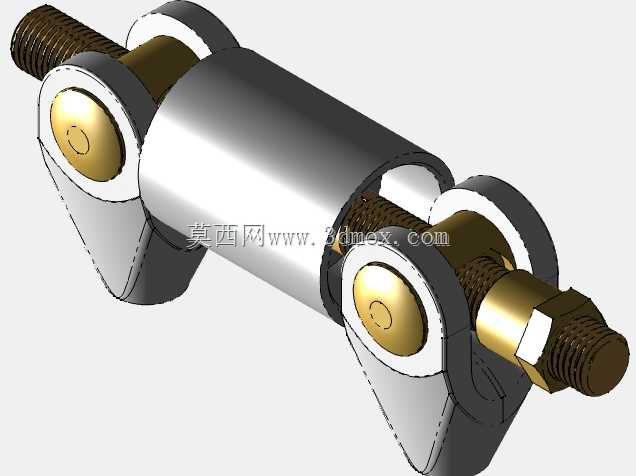

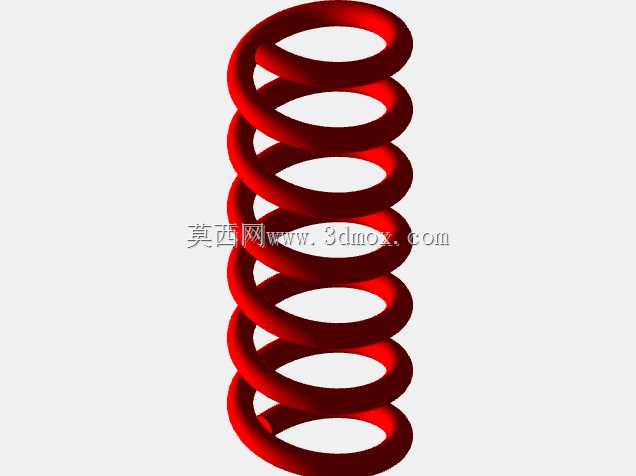

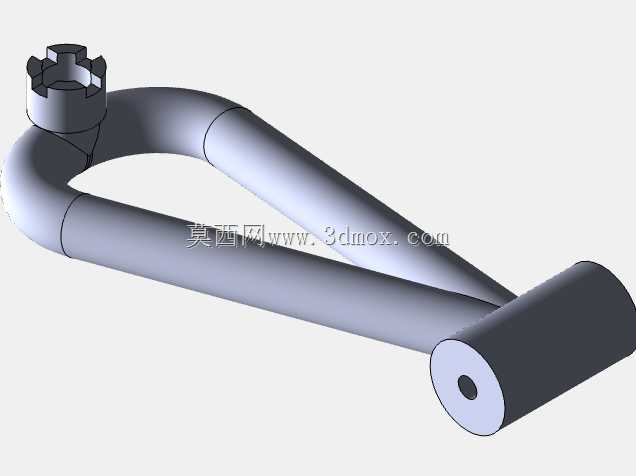

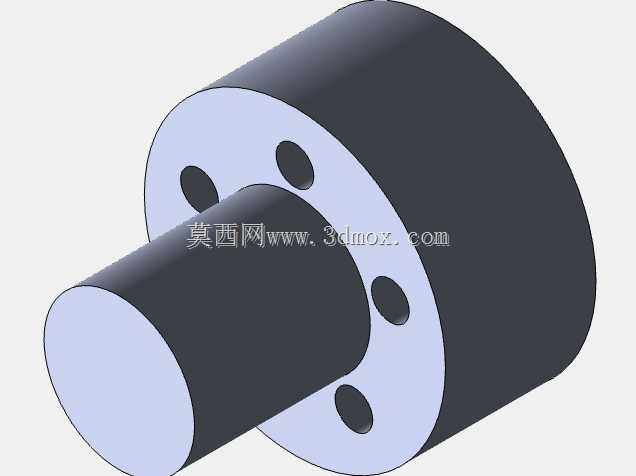

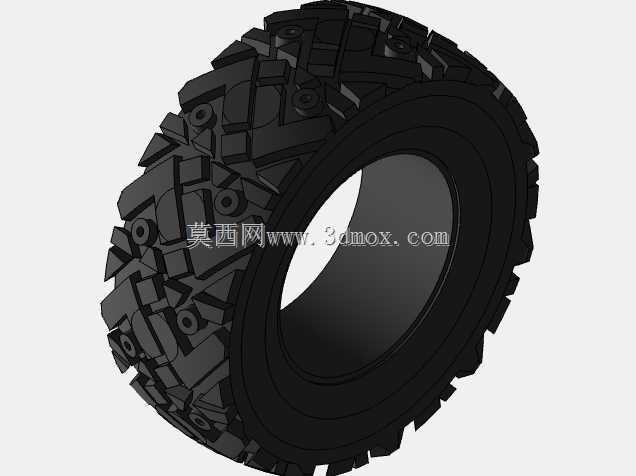

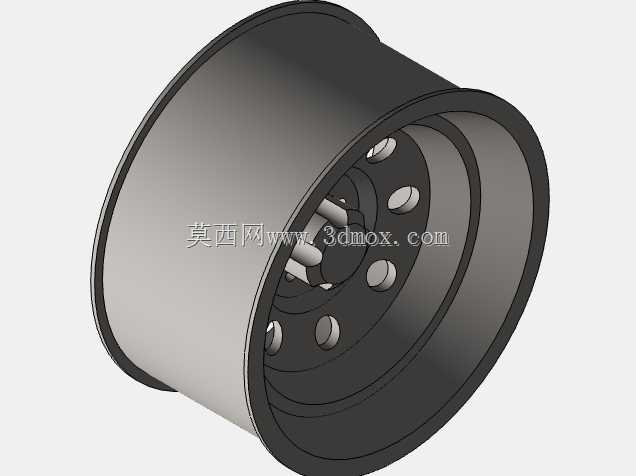

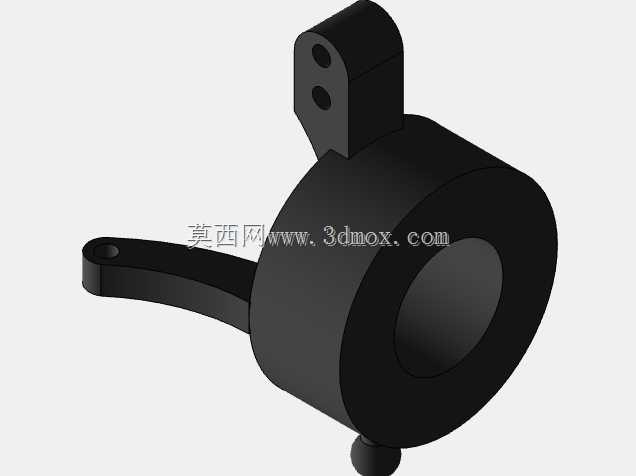

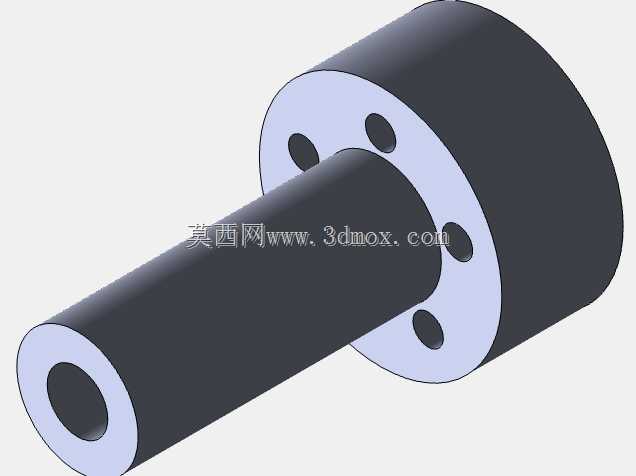

　　悬架部分采用外露式长行程设计，四轮均配置大颗粒越野轮胎，胎纹深且胎块粗壮，适合泥地、沙地、碎石路等低附着路面。减振器以近似直立的方式连接车架与车轮摆臂，弹簧与阻尼组件清晰可见，能够吸收跳跃落地和连续颠簸带来的冲击。建模时需要重点关注减振器上下支点的同轴关系、摆臂铰接点位置以及轮跳过程中轮胎与车架管梁之间的运动包络，否则在实际装配中容易出现轮胎干涉、减振器行程受限或转向拉杆角度异常等问题。

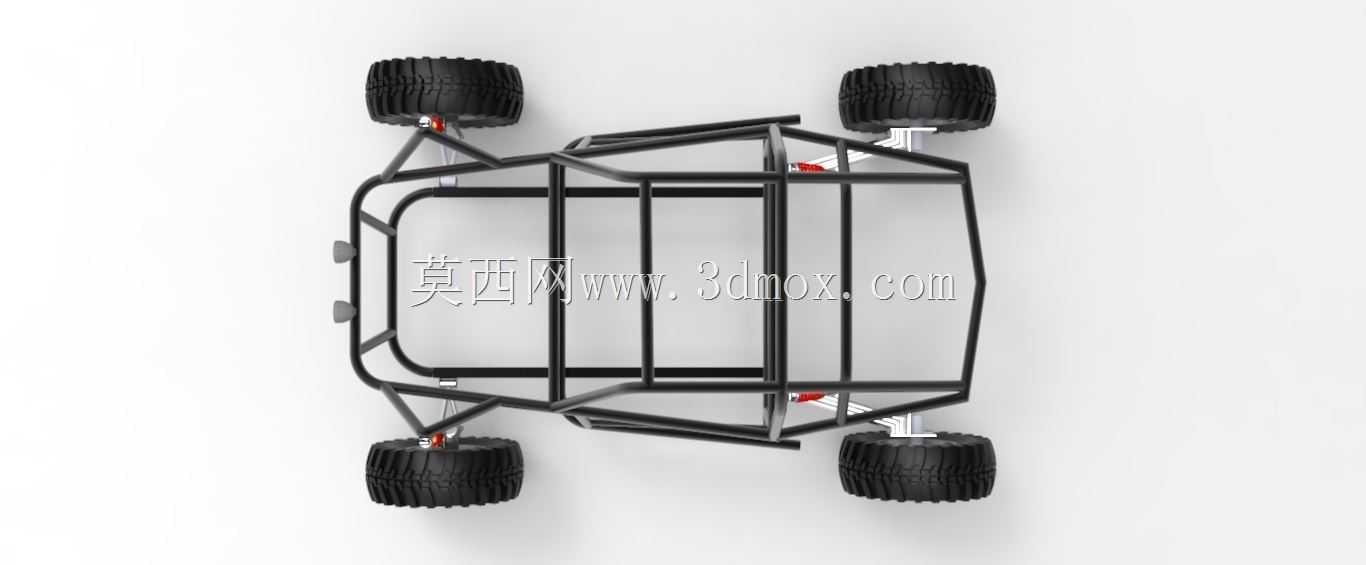

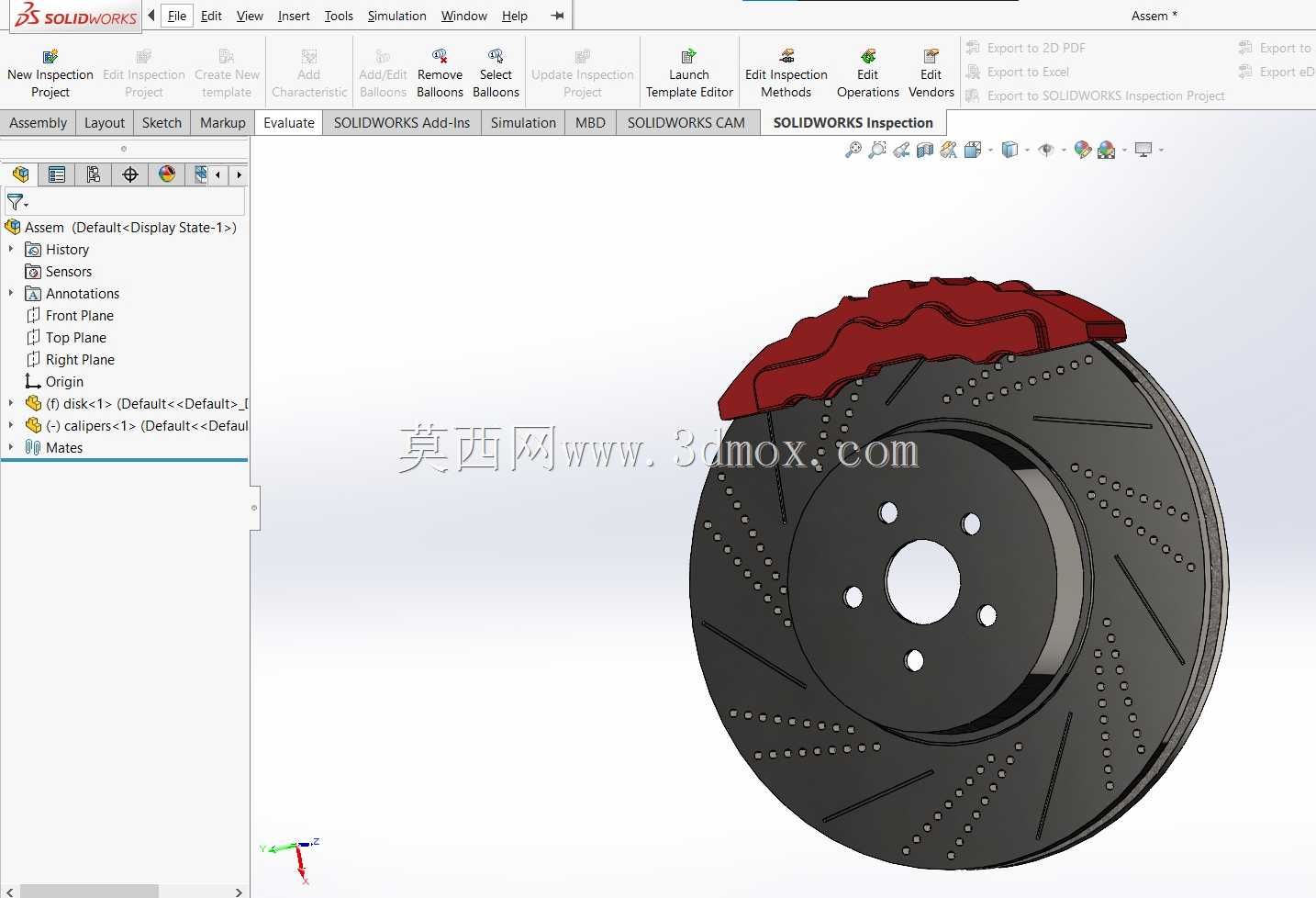

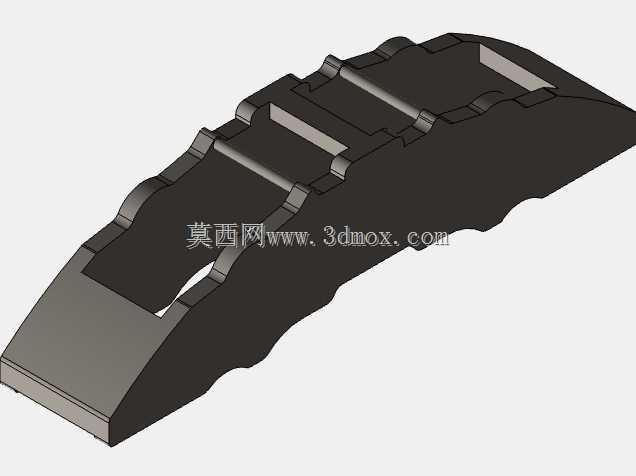

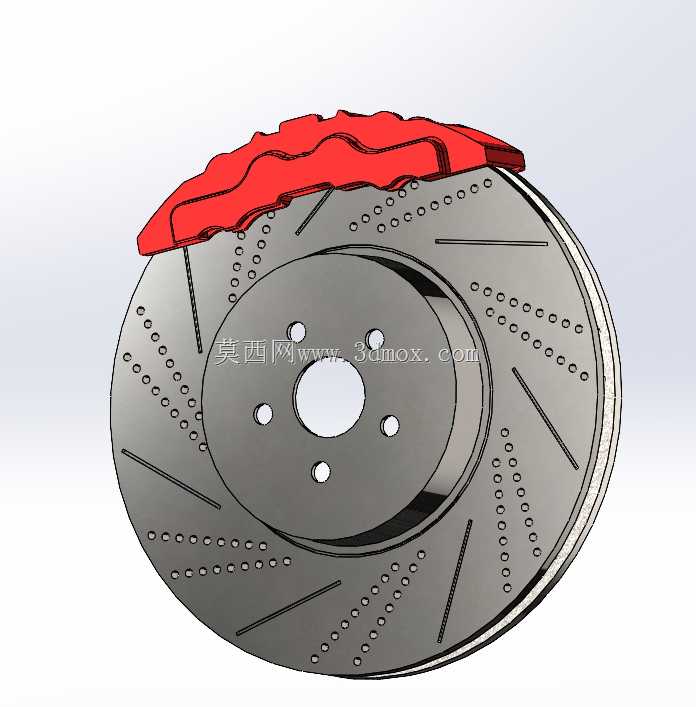

　　设计思路上，空间管架通过多根圆管相互焊接形成闭合与半闭合受力环，前舱、座舱、后段之间没有明显断开的承载界面。主管承担弯曲与扭转载荷，斜管主要负责抗剪和抗扭，节点区域尽量让多根杆件汇交于同一位置，减少悬臂式接头带来的应力集中。对于越野卡丁车而言，车架不仅要承受自重和乘员重量，还要承受动力急加速、制动反力矩、单侧车轮腾空以及落地冲击，因此桁架的几何连续性比局部外观造型更重要。

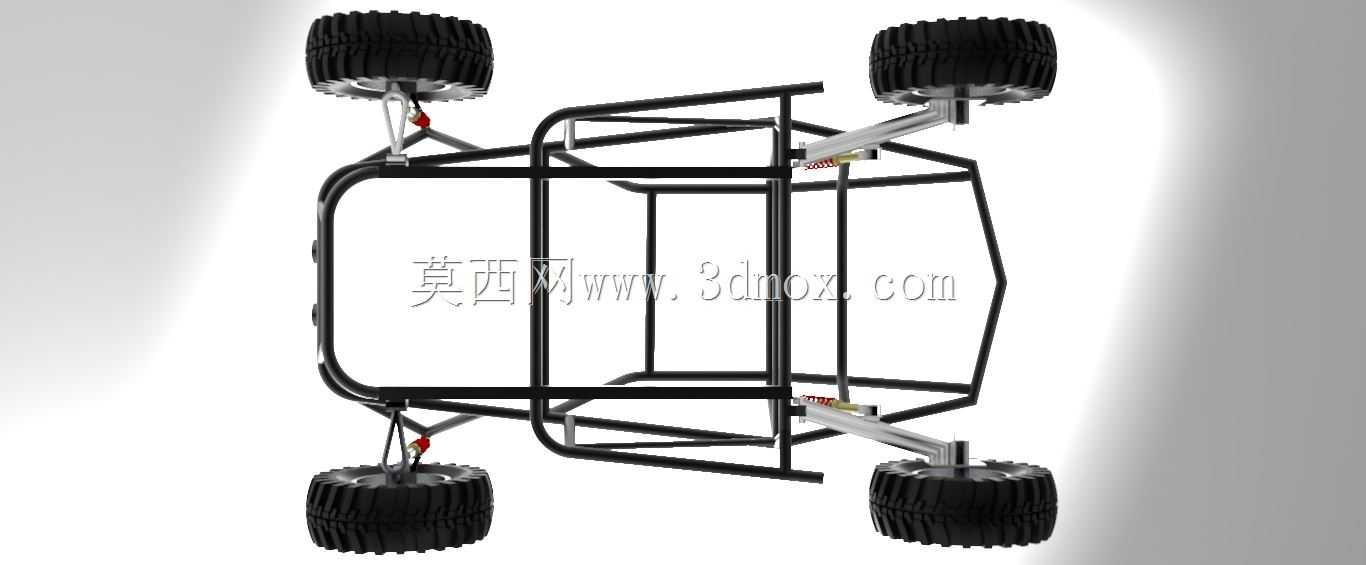

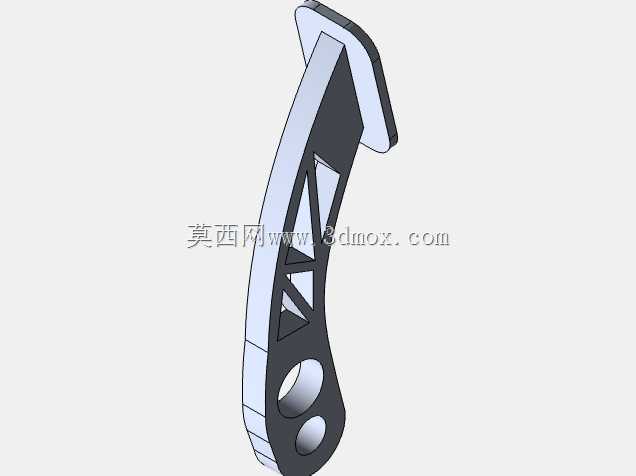

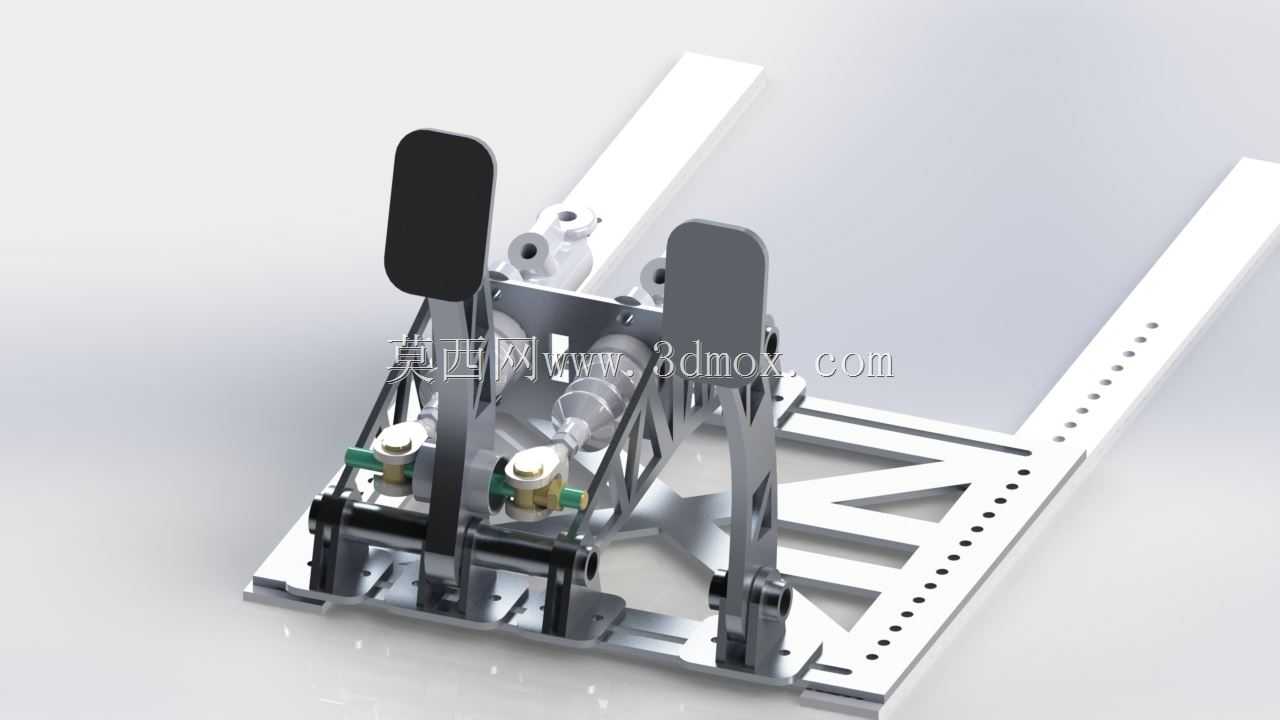

　　外形与安装边界方面，整车宽度由四轮轮距和大尺寸越野轮胎决定，轮胎外侧构成最宽轮廓；车头下部管梁需要保持足够离地间隙，避免爬坡时托底；顶部防滚架高于乘员头部，为安全带、座椅靠背和头盔空间预留位置。车架底部横管不能过低，否则会影响通过角；侧边防滚管则需与座椅、方向盘、换挡机构保持安全距离。前轮转向角范围内，轮胎、减振弹簧、前横管之间应保留动态间隙；后轮在压缩到极限行程时，胎肩也不应切入后舱杆件。

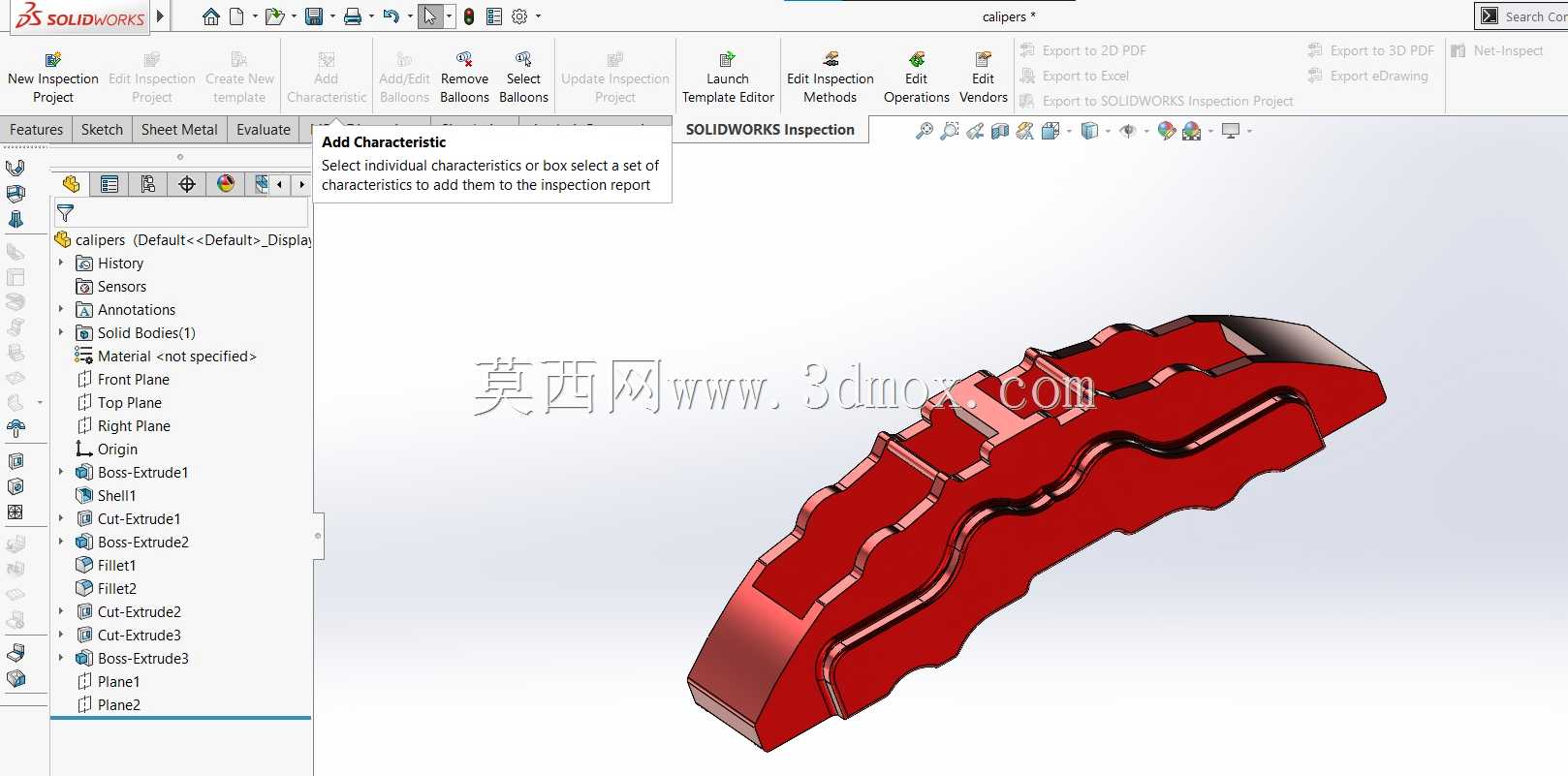

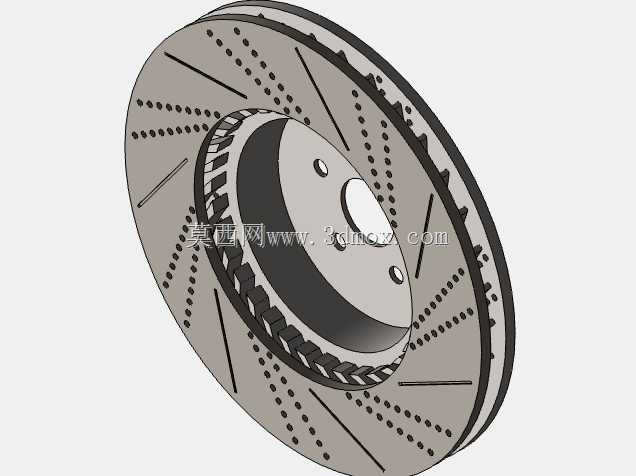

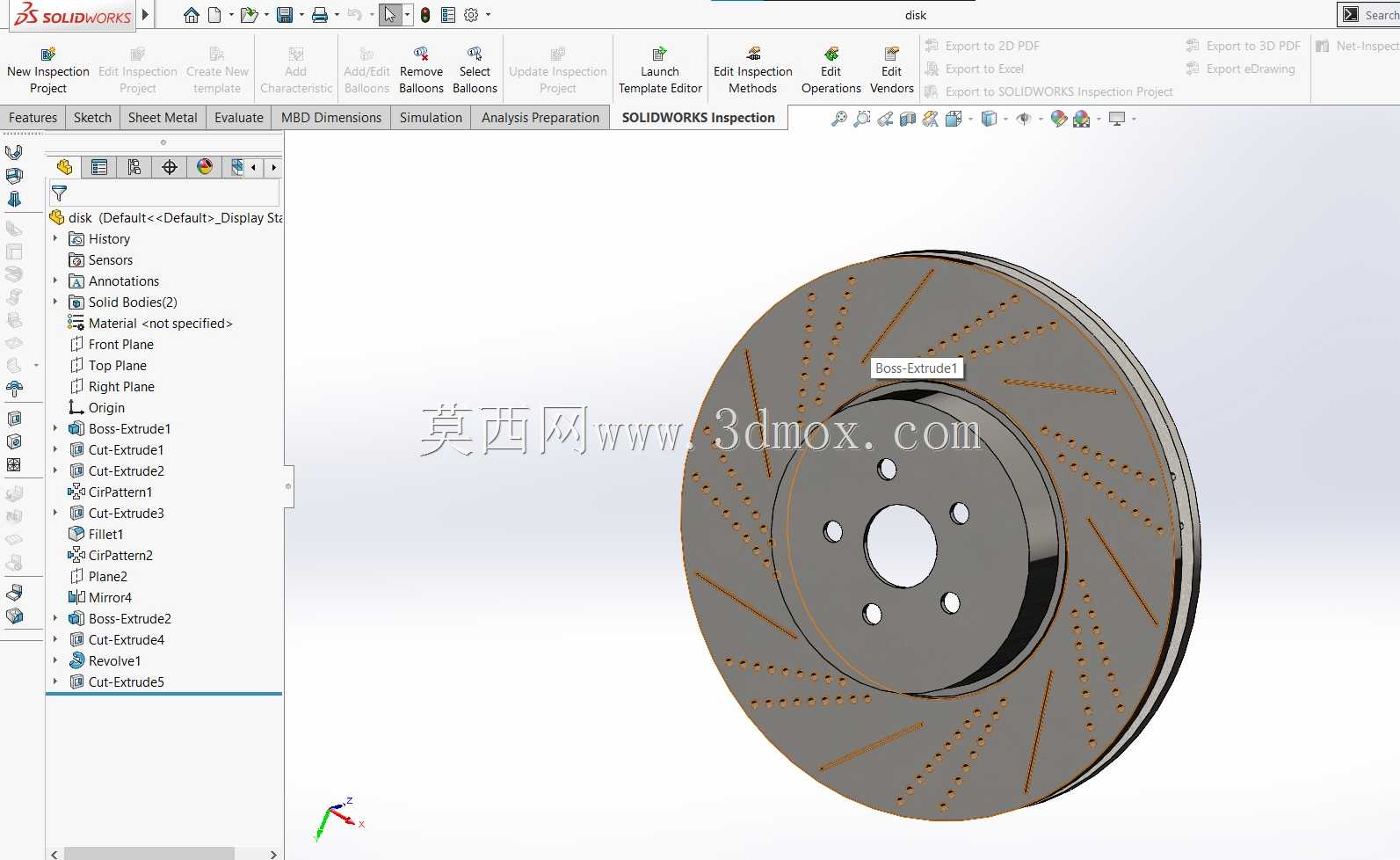

　　在三维结构处理中，圆管弯曲半径、接头相贯线、焊接节点补强板、发动机悬置孔位、座椅安装横梁以及安全带固定点都属于需要细化的内容。该模型可用于管架车底盘方案评审、越野悬架运动校核、赛车防滚架教学演示以及小型越野车辆改装设计参考，能够直观呈现空间桁架从载荷路径到零部件布置的完整工程逻辑。
