家用可调式深蹲举重训练架结构

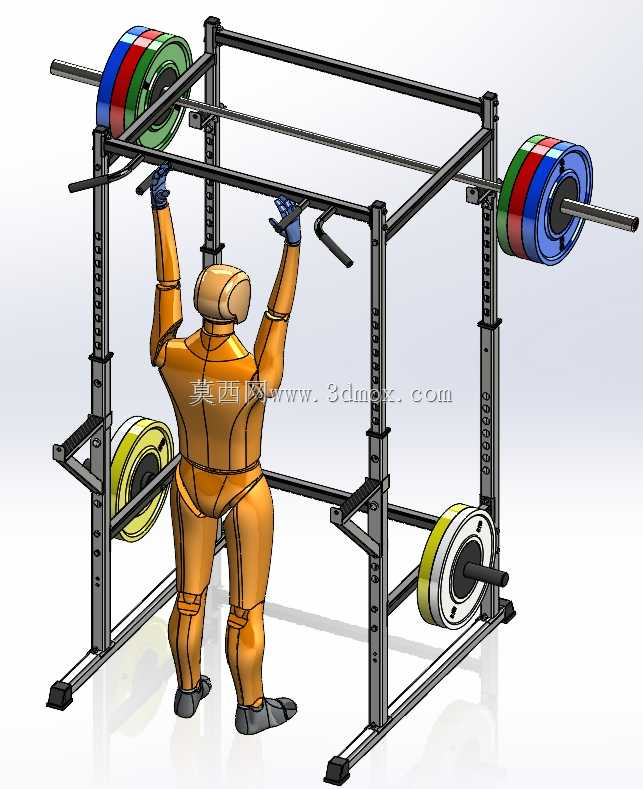

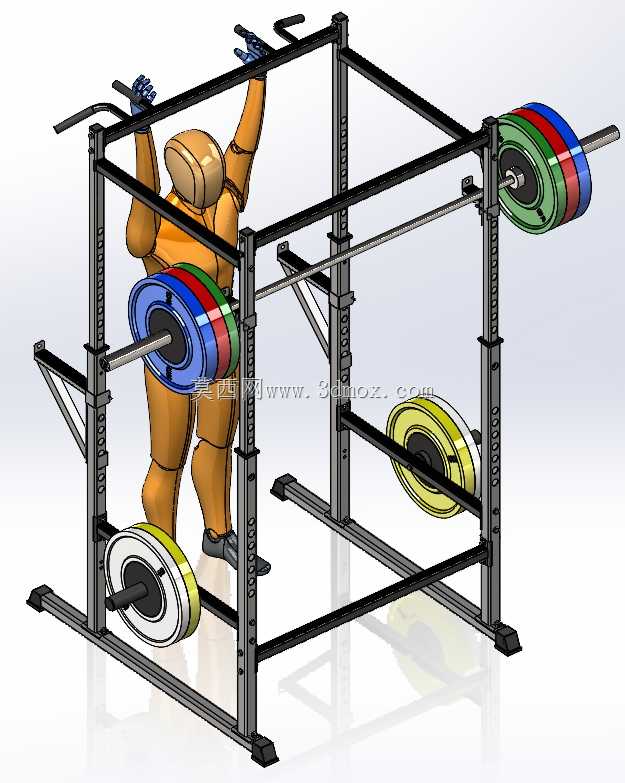

　　这套深蹲举重架面向家庭健身与小型训练空间，核心目标是在有限占地内同时承担杠铃深蹲、卧推辅助、引体向上及杠铃片收纳等功能。框架采用方管焊接成型，整体为四柱龙门式布局，四根主立柱承担竖向载荷，顶部横梁形成稳定的门式结构，侧向通过底部纵梁和中部支撑件连接，使整机在承受偏载杠铃重量时仍能保持较小的扭转变形。立柱表面布置连续调节孔位，用于安装安全挂钩和杠铃托臂；孔位间距决定了杠铃支撑高度的调节粒度，设计时需要兼顾深蹲起始位、卧推位以及不同身高使用者的抓握高度。安全挂钩是这类设备的关键受力件，训练者在力竭时可将杠铃直接卸放在挂钩上，因此挂钩与立柱的配合面、插销剪切强度以及挂钩根部焊缝都要按冲击工况校核，而不能仅按静态杠铃重量估算。

　　杠铃杆支撑区位于框架左右两侧，托臂向外伸出并保留足够的杆身放置长度，使杠铃能够顺畅入架和出架；两侧托臂需要等高装配，避免杠铃停放时出现滚动趋势。框架顶部设置多组握把，包括宽握、窄握和中立握把位置，以适应不同背部训练动作。顶部横杆同时作为结构加强件，将左右立柱连成封闭框架，对抵抗立柱外张和侧向晃动有明显作用。

　　杠铃片存储位布置在框架下部前后区域，短存储轴从底座附近伸出，可将大片和小片按使用频率分区放置。存储轴高度不宜过高，否则换片时抬升距离增大；也不宜过低，以免杠铃片接触地面或影响使用者站位。底座端部设置防滑脚垫，用于分散集中载荷并增大与地面的摩擦，训练过程中的冲击载荷通过脚垫传递到地面，同时减少金属底座直接刮擦地板的风险。

　　从安装边界看，设备需要在左右方向预留杠铃杆全长空间，杆端杠铃片外侧还应留出人员通过和装片距离；前后方向则要保证深蹲站位、卧推凳摆放以及安全撤离空间。框架内部净宽要满足杠铃落入安全钩时的运动轨迹，不能让立柱与杆端或片体发生干涉。顶部引体区要求上方留有足够头部和手臂活动空间，若布置在普通房间内，还需核对横梁与天花板、灯具、门框之间的垂直距离。

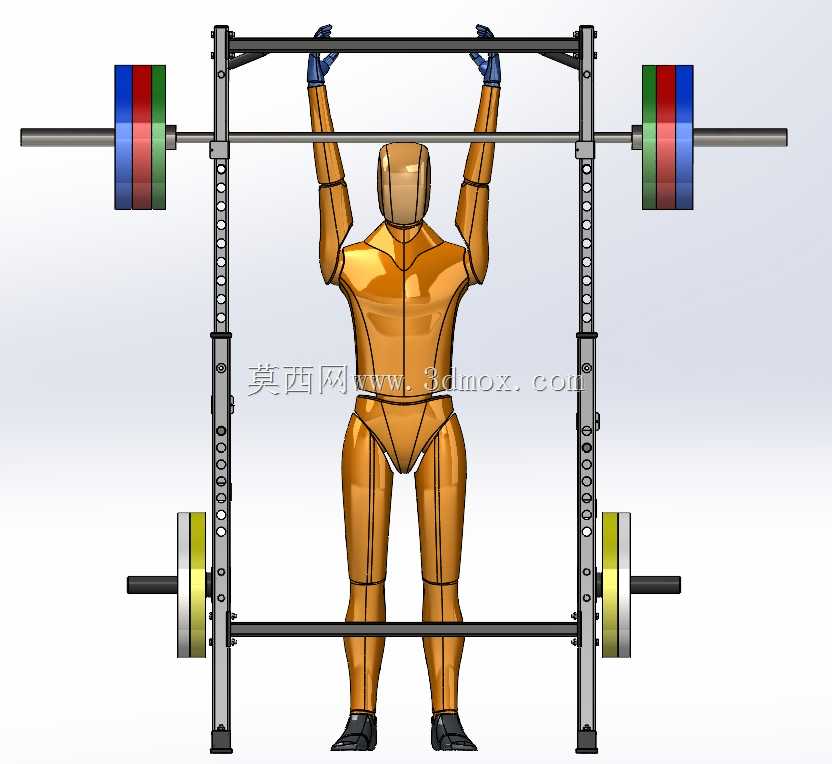

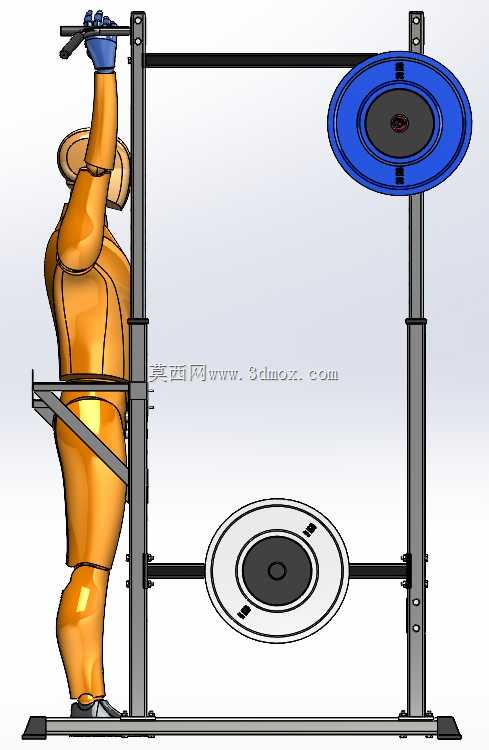

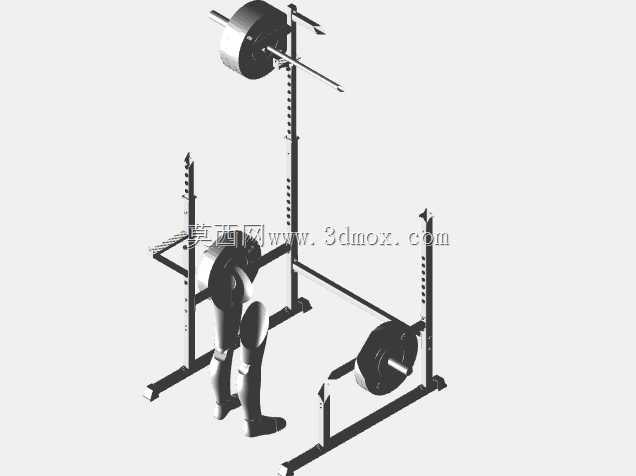

　　建模过程中，方管骨架可采用统一截面规格并通过焊接件思路组织，立柱调节孔按阵列方式生成，便于后期修改孔距和孔数。杠铃、杠铃片、人体训练姿态以及存储片体作为独立装配部件处理，能够直观检查抓握位置、杠铃行程和人员站位。人体模型在场景中的作用不是装饰，而是用于校核深蹲时杠铃经过肩部、胸部和安全钩之间的间隙，以及引体向上时头部与顶梁的相对位置。

　　结构细节上，立柱与底梁连接处宜增加三角加强板，因为杠铃偏置放置时会在柱脚产生弯矩；托臂与挂钩应避免尖锐边缘，片体存储轴端部可设置限位结构，防止杠铃片滑出。框架表面的黑色涂装在模型中表现为统一金属外观，但工程实现上通常需要经过下料、焊接、打磨、喷塑或喷漆流程，焊缝位置和装配顺序会影响后期表面处理质量。

　　该类训练架不同于大型商用健身房设备，家用场景更强调占地紧凑、功能复合和安装可操作性。设计时需要在刚性、重量和成本之间平衡：管材截面过小会导致晃动，截面过大则搬运和装配困难；安全钩数量过少会限制训练调节范围，存储轴过多又会压缩人员活动区。通过三维装配可以提前发现杠铃杆与顶梁、挂钩、人体肩部以及存储片体之间的干涉点，并在投产前调整立柱间距、横梁高度、托臂伸出长度和底座跨度，使设备既能满足660磅级举重承载需求，也能保持家庭训练环境下的使用安全性与空间合理性。
