HTD3M圆弧齿同步带轮多规格传动件

　　在中小功率精密传动场景里，圆弧齿同步带轮的选型往往直接决定整套传动机构的运行平稳性与维护周期，这套覆盖多齿数规格的HTD 3M齿形带轮，正是针对桌面自动化设备、小型输送工位、3D打印运动轴、检测仪器进给机构、包装辅机传动端等常见工况整理的完整传动件系列。

　　实际产线调试中，很多设计人员初期只关注带轮齿数与减速比，忽略安装边界带来的干涉问题：小齿数带轮多用于电机直连的高速端，中心轮毂凸台高度需要和电机输出轴端面、紧定螺钉锁紧位置匹配，若轮毂外径过大，很容易和电机端盖、安装立板发生磕碰；大齿数带轮布置在从动侧时，轮缘外径随齿数增加明显变大，周边张紧轮、护罩、走线槽的预留间隙必须提前在三维布局中校核，这套系列同时给出带轮毂与无轮毂两种结构，无轮毂款可适配轴端穿装、双侧夹板固定的轻量化布局，带轮毂款则依靠单侧凸台承受轴向定位，省去额外加工定位轴肩的工序。

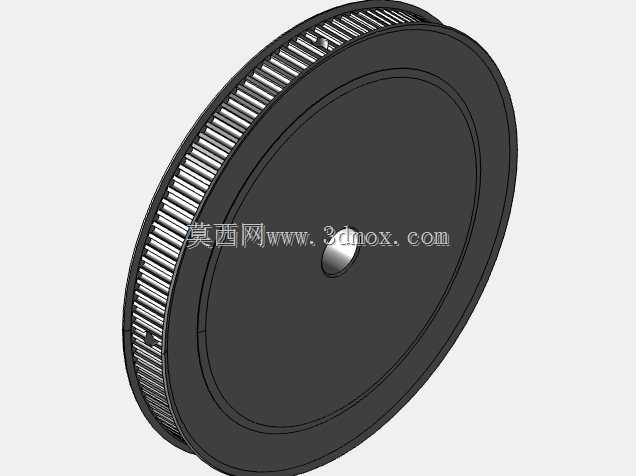

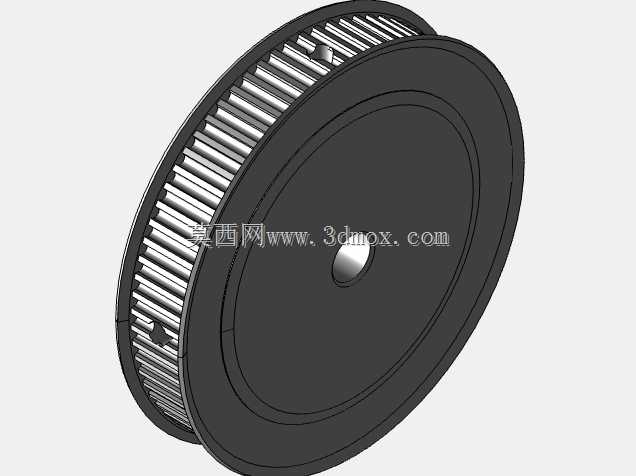

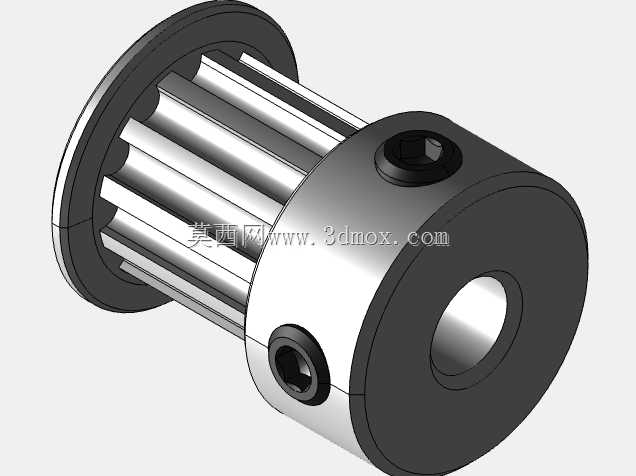

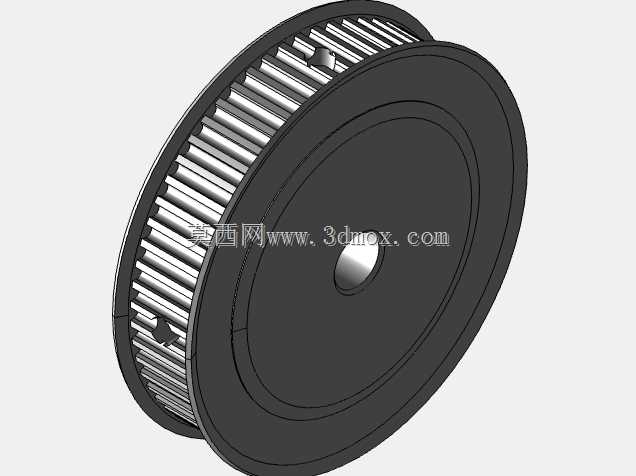

　　从齿形特性来看，HTD 3M圆弧齿相比传统梯形齿同步带，齿根应力集中更小，高速往复换向时齿面啮入啮出更顺滑，不会出现梯形齿常见的多边形效应导致的进给抖动。系列覆盖12齿到120齿的常用齿数段：12、15齿属于极小齿数主动轮，适配步进电机、小型伺服电机的输出端，在有限安装空间里获得较大减速比；20、24、40齿是中端传动最常用的规格，既可以做减速级从动轮，也能在等速传动里配对使用，匹配3M节距同步带时线速度覆盖桌面设备绝大多数进给需求；45、46、48齿属于过渡规格，很多进口小型设备的原厂备件会采用非整十齿数，用来凑配固定中心距，避免改动整机机架孔位；60、72齿大直径带轮一般用在低速大扭矩输出端，比如小型输送带辊筒驱动、分度盘回转传动，轮缘刚性足够，包覆同步带的啮合齿数更多，传递扭矩时不容易出现跳齿。

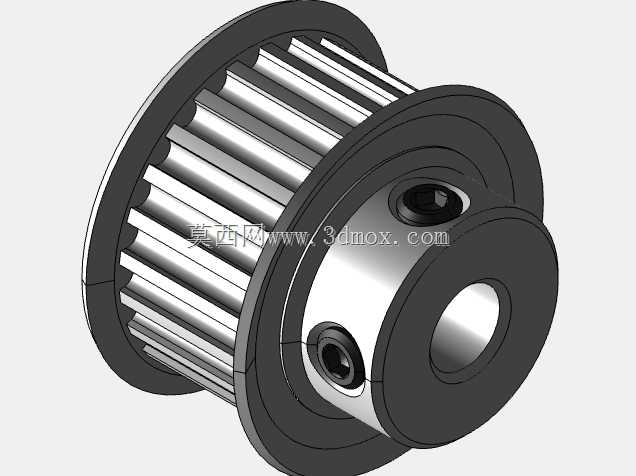

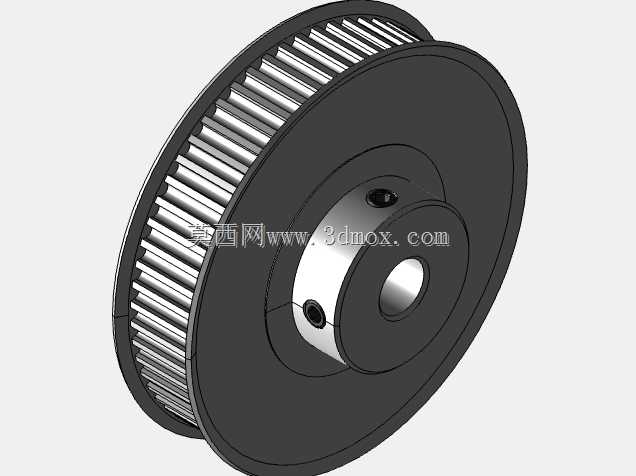

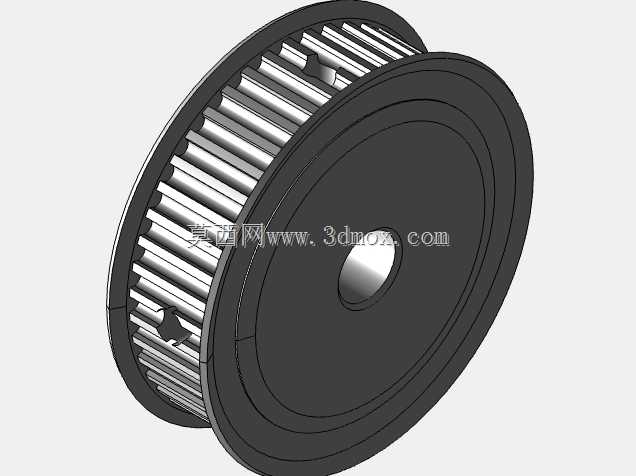

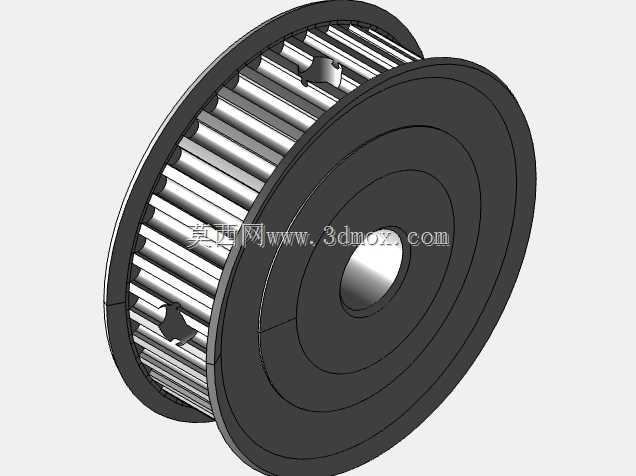

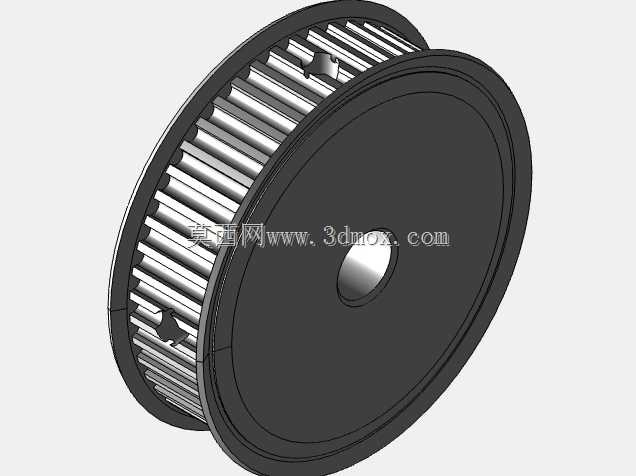

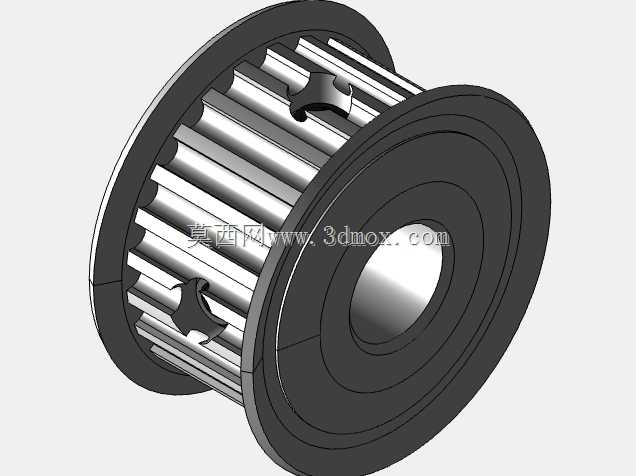

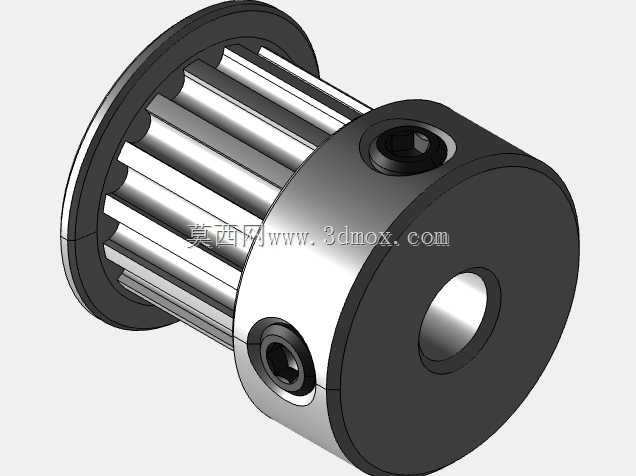

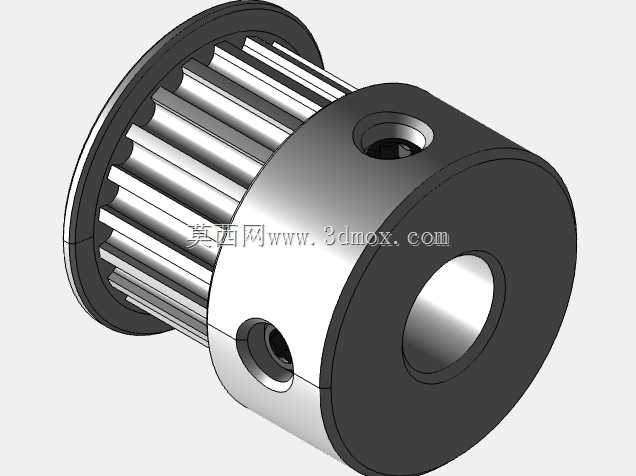

　　结构设计上，带轮毂版本的轮毂长度、轴孔配合段、紧定螺钉孔位都按照通用小型传动件的惯例做了规整：轴孔公差取过渡配合区间，普通传动场景可直接配钻紧定螺钉锁紧，高精度场景可在轮毂端加工键槽，配合平键传递更大扭矩。无轮毂版本的轮体腹板厚度做了等强度优化，去掉多余轮毂材料后整体转动惯量更低，高速启停时电机的负载波动更小，这类结构尤其适合往复运动频繁的XY运动轴，降低运动部件的惯量匹配压力。

　　安装边界校核时需要注意几个工程细节：不同齿数带轮的轮缘外径随齿数线性变化，选完齿数后要先确认带轮外圆和周边机架的最小安全间隙，径向至少预留3到5毫米的避让空间，防止同步带运行抖动时摩擦护罩；带轮的挡边结构在小齿数型号上双侧布置，避免同步带跑偏脱出，大齿数宽幅带轮的挡边高度也随带宽对应调整，装配时要保证主从动轮的端面平行度，齿向方向的错位量不能超过带宽的十分之一，否则会出现同步带单边磨损、齿面偏载的问题。

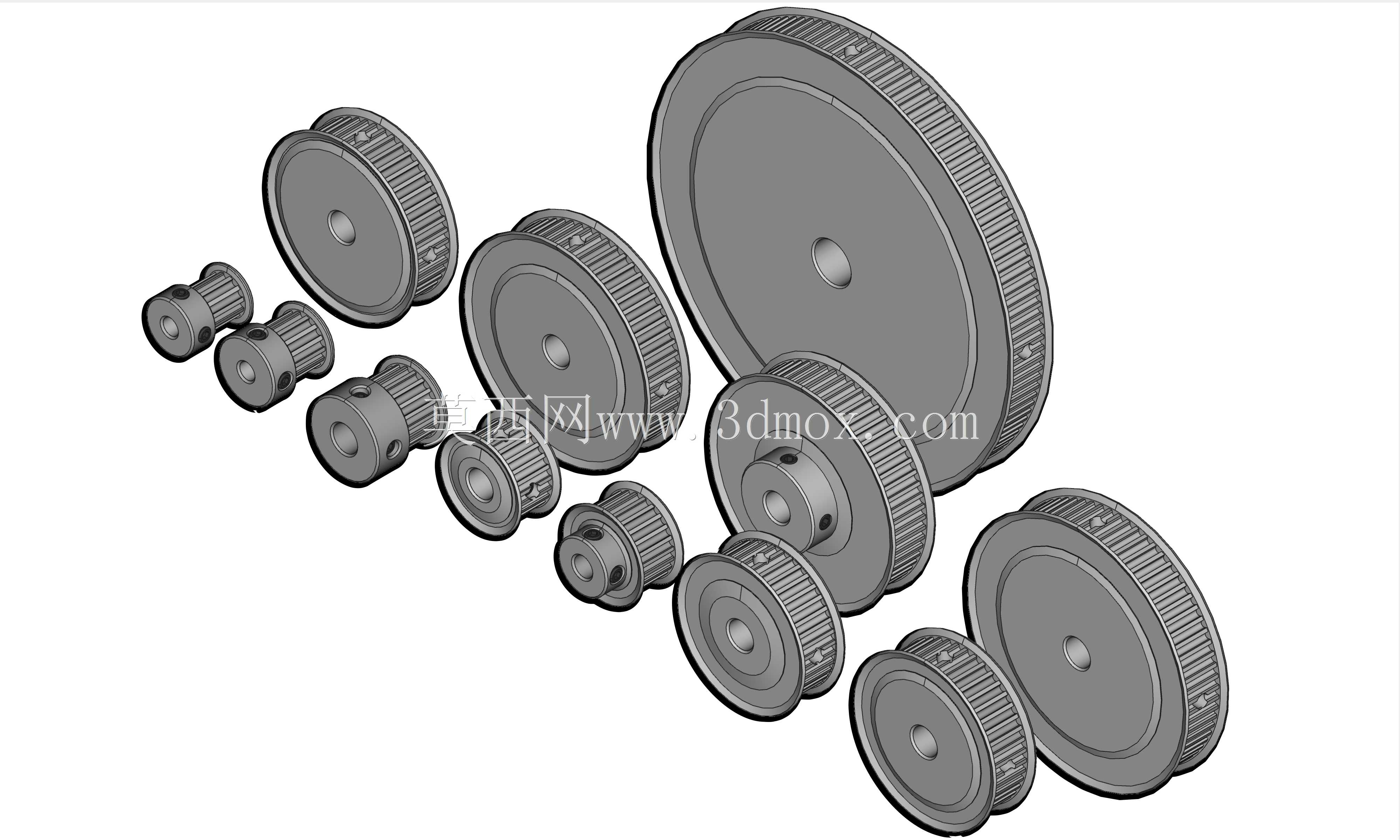

　　这套系列把不同齿数、两种轮毂结构的带轮统一放在同一装配环境下比对，设计人员做传动方案选型时，可以直接调取对应齿数的模型放入整机布局，快速核对中心距、轴孔高度、轮毂凸台的避让空间，不用反复从零绘制轮齿、拉伸轮体，能大幅缩短传动工位的设计迭代周期。针对不同负载场景，小齿数带轮推荐搭配窄带宽同步带，用于轻载高速传动；大齿数带轮可匹配更宽的3M同步带，承载扭矩随带宽成正比提升，整套零件的齿形参数完全统一，互换性强，备件替换时不需要重新调整张紧机构的行程，日常维护更换也更加便捷。
