M10蝶形手拧锁紧螺母塑料手柄结构

　　这款手拧锁紧件的核心结构围绕M10内螺纹展开，外部采用双翼蝶形握持轮廓，整体将金属螺纹嵌件与塑料操作手柄整合为一体，适合在不需要工具辅助的装配、调节和维护场景中频繁旋拧。现场使用时，操作人员直接捏住两侧延展翼片即可施加扭矩，完成螺纹副的压紧或松开，省去扳手、套筒等工具取放环节，在设备调试、工装夹具快换、小型机构张紧以及检修盖板固定等工况下，能明显缩短反复松紧的操作时间。

　　从受力路径看，扭矩并不只依赖塑料本体传递。模型在手柄中心预留了金属螺母嵌装空间，M10螺母被嵌入塑料握持体内部，螺纹承载、轴向预紧和反复装拆产生的接触应力主要由金属件承担；外部塑料结构则负责扩大握持半径、改善手感并降低操作时的局部压强。这样的分工避免了纯塑料螺纹容易滑牙、蠕变和预紧力衰减的问题，也比裸露金属蝶形螺母在低温、潮湿或需要频繁徒手接触的场合更友好。两翼与中央轮毂之间设置了连续过渡曲面，根部没有突兀尖角，模流填充和受力扩散都更顺畅，旋拧时手掌接触区域的应力集中也得到缓解。

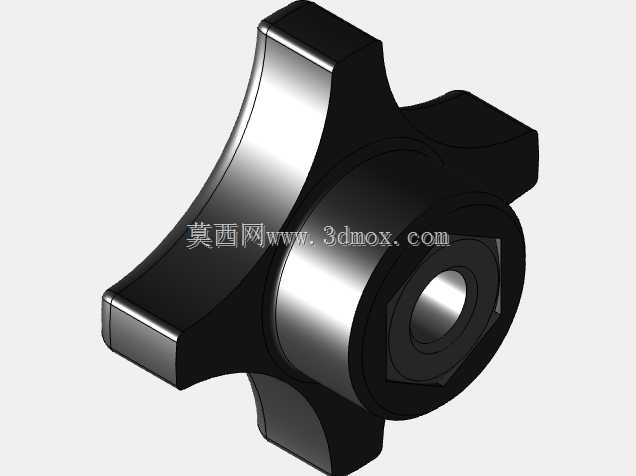

　　外形上，中央轮毂呈近似圆柱包覆形态，内部容纳六角或圆形金属嵌件，外部沿径向伸出两个宽扁翼片。翼片并非简单平板，而是带有轻微弧度和厚度变化：靠近轮毂处厚度较大，向端部逐渐形成适合手指抵靠的接触面；上表面和下表面的曲面顺应握持姿势，侧向轮廓则提供足够的杠杆臂。由于公称螺纹为M10，选型时应按配套螺柱或螺杆的实际精度、镀层厚度和旋合长度校核，不能只看外观翼片大小。轴向安装边界主要由中央轮毂高度、金属螺母厚度以及被夹紧面之间的距离决定；若用于薄板连接，需要配合垫圈或增大支撑面，防止塑料底面直接压伤较软工件。

　　安装空间方面，两翼展开后的径向尺寸是布局校核重点。设计周围结构时，不能只预留螺纹孔位置，还要给手指和翼片旋转留出完整扫掠空间，避免翼片与相邻肋板、管线、壳体侧壁发生干涉。若该件用于设备内部紧凑位置，应检查最大旋转外径与周边零件的最小间隙；若用于外露面板，则可利用较大翼面提高徒手操作便利性。手柄底部与被紧固件接触的区域应保持平整，必要时通过金属垫圈承担轴向压紧力，塑料部分更多承担转动操作功能，而不是长期承受高载荷挤压。

　　设计思路上，这种结构兼顾了注塑成型和手工操作两方面需求。外部包覆体适合采用塑料模具批量成型，金属螺母可作为嵌件放入模腔后一体注塑，成型后嵌件被周围材料包裹定位，减少装配工序。两翼外形在脱模方向上保持基本开放，侧面避免严重倒扣；曲面过渡既有利于材料流动，也能降低冷却后缩痕和根部开裂风险。对于需要更高夹紧力的场合，可调整嵌件外径、轮毂包胶厚度和翼片根部宽度；对于轻载调节场合，则可适当减小外形，以降低材料占用和空间干涉。

　　在实际机构中，它常用于螺杆张紧、夹具快压、检测台调节、护罩固定、小型台架定位等位置。其功能不是提供高精度螺纹传动，而是通过标准M10螺纹建立可靠轴向连接，并借助蝶形外形实现无工具快速操作。建模时需要同时表达外部塑料手柄的自由曲面、中央嵌件腔、金属螺母轮廓以及两翼根部过渡，装配检查中应重点验证螺纹同轴度、翼片旋转包络、手部操作空间和支撑面接触状态，从而保证实物成型后既能顺利旋合，也能在目标设备上获得稳定的锁紧效果。
