道奇4.7发动机气门弹簧压缩夹持工装

　　这款夹持工装面向道奇、吉普3.7L与4.7L发动机的缸盖气门维修场景，核心作用是在不拆卸凸轮轴的前提下完成气门弹簧的压缩与锁片拆装。实际维修作业里，V型发动机两侧缸盖周边留给工具的操作空间非常局促，传统C型压具往往需要先拆除凸轮轴、摇臂或者周边管路，工序被拉长，还容易在重复拆装中带来正时复位、密封面损伤等附加风险。该工装把压持力的传递路径布置在缸盖侧面的开放区域，夹爪主体跨搭在气门弹簧上座附近，下端承托结构抵住弹簧下座或缸盖对应支撑面，上端螺杆对准弹簧上座施加轴向压力，作业人员只需在狭小间隙内旋转螺杆，就能把弹簧压缩到锁片露出、可取出的行程。

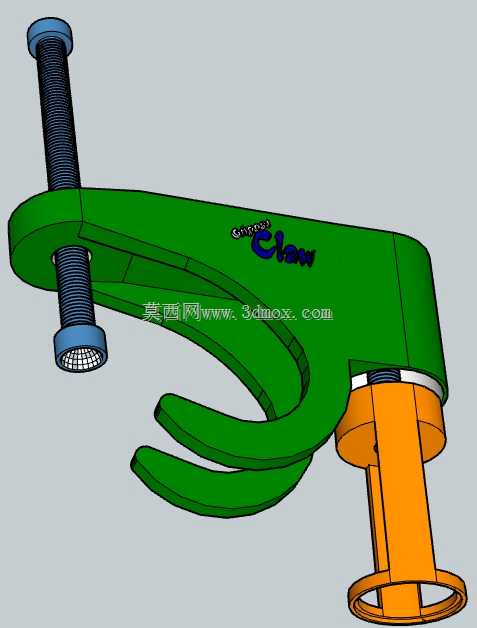

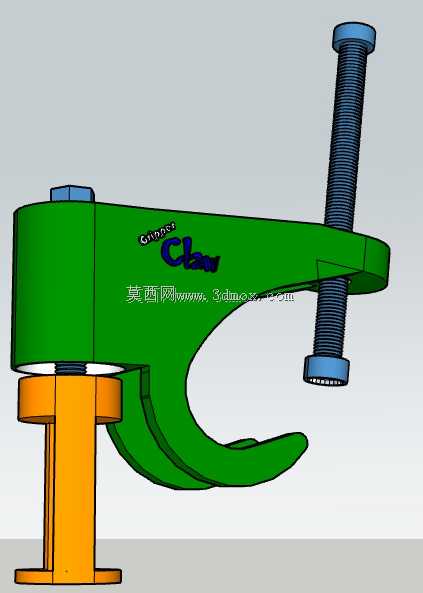

　　从结构思路上看，工装没有采用通用大型压床的直压框架，而是做成偏置的C形夹爪形态。绿色主体承担主要弯矩，钩状下叉伸入弹簧下方并避开气门杆、导管和缸盖凸台；橙色导向压筒位于受力端，用于约束压头与弹簧上座的相对位置，防止压缩过程中压头滑移导致弹簧偏载。黑色长螺杆提供可调行程，顶端和底端的蓝色承压件分别承担旋转施力与端面接触，底端网格状接触面用于增加贴合稳定性，避免在弹簧座表面打滑。整体造型的开口深度、钩爪厚度和螺杆有效行程都围绕气门弹簧的自由高度、装配压缩高度以及缸盖周边干涉边界确定，既保证压到锁片解脱位置，又避免过度压缩造成弹簧并圈或气门密封面受冲击。

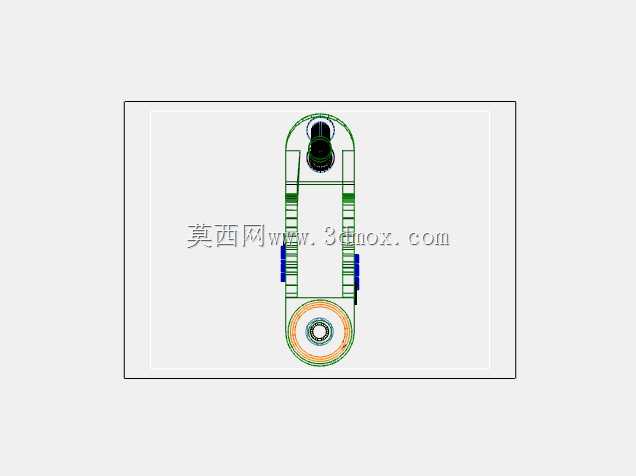

　　在三维建模时，需要重点核对几类装配边界。其一是夹爪内腔与凸轮轴、摇臂、气门室盖安装面之间的安全间隙，工装在装入和旋转螺杆时不能与凸轮轴轮廓发生硬干涉；其二是下叉两爪的跨距，要能够稳定托住弹簧下座区域，同时避开气门导管中心；其三是螺杆轴线与气门轴线的同轴度，压持方向偏差过大时会使弹簧侧向弯曲，锁片也不易脱出；其四是压筒外径与弹簧上座外径的匹配关系，压筒应压在上座承载环面，而不是直接压碰锁片或气门杆尾部。外形上，夹爪主体采用长臂开口结构，适合从缸盖侧向进入，而不是从气门室上方垂直占用空间；螺杆长度预留了足够的调节余量，可适应不同批次发动机弹簧高度和气门座深度的细微差异。

　　该类工装属于发动机再制造、门店大修和缸盖拆解线上的典型专用夹具。使用时，先将下叉放到弹簧下座支撑位，再旋转螺杆使压筒缓慢压下上座；当锁片完全露出后，可用磁棒或尖钳取出气门锁片，随后缓慢释放螺杆，依次取下弹簧上座、弹簧和气门油封。复装过程则反向进行，先把弹簧压缩到安装高度，再将锁片放回气门杆环槽，最后均匀卸压，使上座自动卡紧锁片。由于作业过程中凸轮轴保持原位，气门正时机构不必大范围拆解，维修人员能够把注意力集中在弹簧、油封和气门密封件的更换上。

　　结构设计还要考虑受力后的变形控制。C形夹爪在加载时开口处会产生张开趋势，如果臂部刚度过低，螺杆轴线会随变形倾斜，导致压头偏磨；因此主体截面在高弯矩区域做了加宽和过渡加强，钩爪末端则保持较薄形态以便伸入狭窄空间。橙色压筒与主体之间设置了回转和导向关系，使压筒在接触上座后能够随端面自适应贴合，减少扭转力传递到弹簧。长螺杆采用细牙螺纹更适合这类高压、小行程调节，单手转动时进给平稳，也便于在弹簧力突然释放前控制速度。

　　对于模型使用者而言，这套结构的价值不只在于外观还原，更在于它呈现了专用汽修工装如何围绕真实发动机包络进行空间避让。建模时可把夹爪主体、螺杆、压筒、下叉和承压端分别作为独立零件处理，检查螺杆全行程范围内的碰撞情况，并模拟夹爪开口在最大载荷下的变形趋势。若用于加工或3D打印验证，还应结合接触载荷选择主体材料与热处理方式，承压端和螺杆应具备足够耐磨性，钩爪边缘则需要圆角处理，避免刮伤缸盖或弹簧座表面。整体来看，该工装把压缩、导向、承托和避让功能集中在一个紧凑夹具体内，适合受限空间下的气门弹簧拆装，是发动机缸盖维修中针对性很强的机械夹持装置。
