脚手架梁体夹持固定扣件结构

　　这套夹持构件主要用于施工现场临时支护体系中，把横向布设的钢梁与钢管脚手架立杆做刚性拉结，常见于外架搭设、模板支撑体系、临边防护架以及钢结构施工临时操作平台的连接节点。现场作业时，槽钢或工字钢梁往往作为承重主梁横穿架体，而钢管脚手架需要依附梁体获得侧向约束，单纯依靠扣件抱接钢管无法把架体荷载传递到钢梁上，这类梁夹就是填补该连接缺口的专用构件。

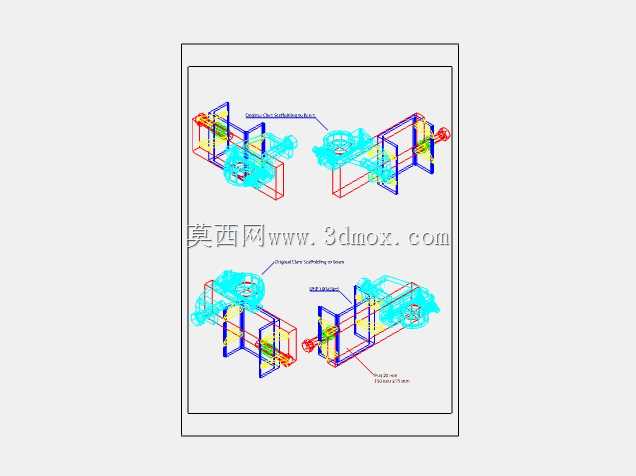

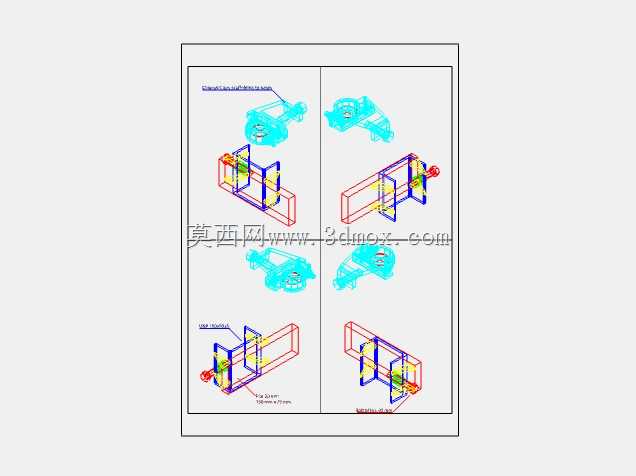

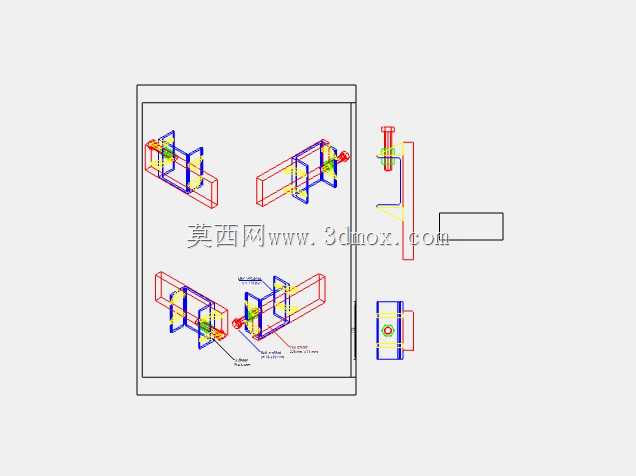

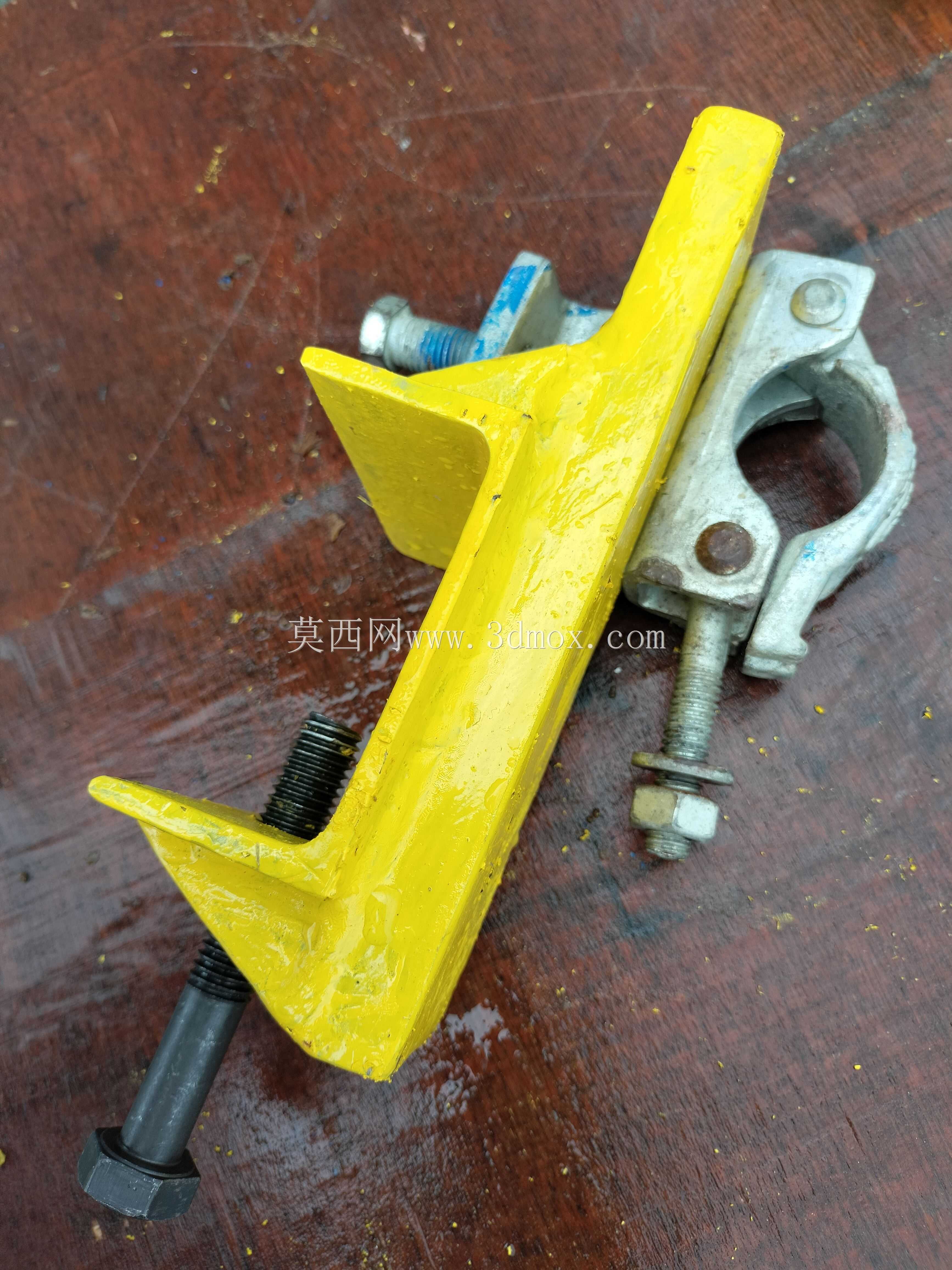

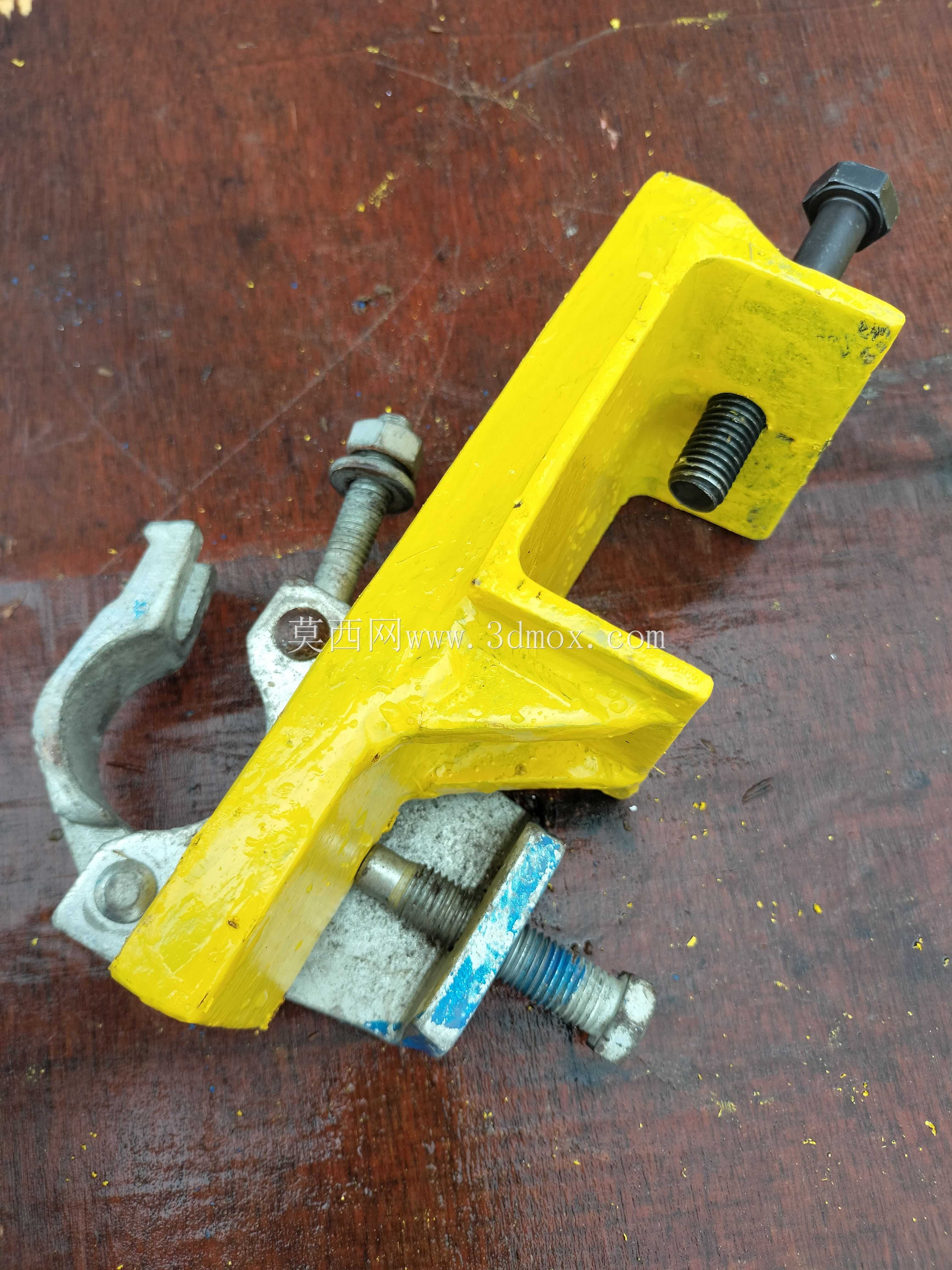

　　构件主体采用折弯成型的黄色承力座，截面适配UNP100x50x5槽钢翼缘，开口槽形结构从侧方卡入梁翼缘后，通过贯穿的紧固螺栓顶紧梁腹板侧，使夹持座与钢梁之间形成足够的摩擦阻力与机械限位。另一侧配套铸造扣件为旋转式钢管夹，半圆抱箍内径匹配常规脚手架钢管，扣合后穿入T型螺栓拧紧，即可把水平或竖向钢管牢牢压在扣件座面上。两套部件组合后，一端抱紧钢梁翼缘，一端抱紧脚手架钢管，把架体的水平推力、风荷载以及施工偏载直接传递到主体钢梁上，避免架体出现侧向滑移或倾覆。

　　从结构设计思路来看，承力座选用厚钢板折弯而非铸件，主要考虑钣金件成型快、焊接余量小、翼缘贴合面积大，折弯后的两道翻边同时起到加强筋作用，承受螺栓预紧力时不容易张开变形。黄色涂装既是施工现场常用的安全警示色，也能在长期露天使用中提供基础防锈层。扣件部分采用可锻铸铁材质，保留了传统脚手架扣件的成熟受力特性，铰接轴允许抱箍开合，安装时无需把钢管从端部穿入，可在任意杆段中途扣接，适配现场复杂的杆件排布。

　　建模过程中需要重点还原几处配合边界：夹持座槽口净宽要略大于槽钢翼缘宽度，预留1至2毫米装配间隙，方便现场对位卡入；紧固螺栓轴线垂直于梁翼缘板面，螺栓端部顶紧位置避开翼缘圆角过渡区，防止局部应力集中；扣件抱箍合拢后的同轴度需保证钢管穿入后不出现别劲，铰接铆钉处保留转动间隙以模拟真实开合动作；螺栓、螺母、垫片均按标准件建模，螺纹段长度要满足最大夹持厚度下仍有足够啮合余量。

　　安装边界方面，该夹具适配的槽钢翼缘宽度在50毫米量级，夹持厚度范围覆盖槽钢翼缘板厚加少量调整间隙，扣件侧适配外径48.3毫米的常规脚手架钢管。布置时沿梁长方向的间距需结合架体步距、施工荷载计算确定，节点处螺栓预紧力矩要达到脚手架扣件规范要求，安装后夹持座不得出现悬空翘边，扣件与钢管之间不得夹入焊渣或混凝土残渣。

　　在实际工程场景里，这类连接件替代了传统预埋钢筋环或焊接拉结件的做法，无需在钢梁上动火钻孔，拆装后可重复周转使用，既不会损伤母材防腐层，也大幅提升了架体搭设效率。三维结构完整呈现了钣金夹持座、铸造扣件、连接螺栓组的装配关系，可直接用于施工方案交底、工装受力分析以及非标夹具改型参考，设计人员能够在此基础上调整槽口尺寸适配不同规格槽钢，或更换扣件形式对接方管、盘扣立杆等不同架体杆件。
