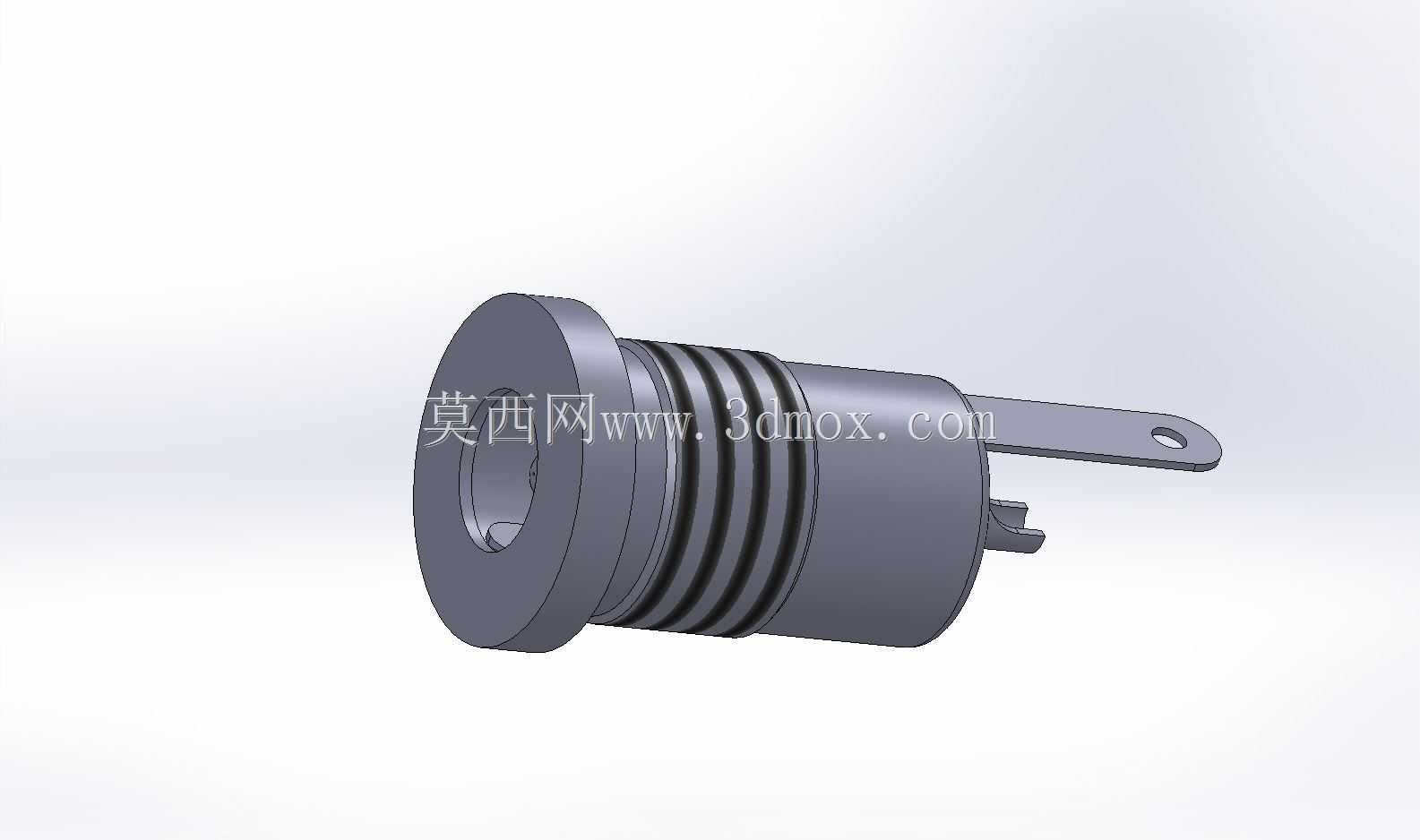

直流电源插座面板嵌入式接插件结构

　　这类直流母座常见于小型控制柜、仪器仪表外壳、车载改装面板以及桌面式电源输入模块，核心作用是把外部直流插头的插拔动作转化为稳定的板端或线端电气连接，同时依靠前端法兰完成面板定位。现场维护时，工程师往往先关注插座能否从面板外侧直接卡入，再核对尾部接线片与内部线束的走向是否干涉，因此建模阶段把安装边界交代清楚，比单纯表现外观更有实际价值。

　　从结构上看，前端圆形法兰承担轴向限位，法兰背面的圆柱段伸入面板开孔，柱体上的多道环形槽并非装饰特征：一部分槽用于容纳弹性卡圈或防水胶圈，另一部分在压装时形成退刀与变形避让区。若设备需要应对粉尘、溅水或清洁擦拭场景，可在对应槽位选配O形圈，使法兰背面与面板表面贴合后形成密封；若仅用于普通室内仪器，这些环槽仍能增加注塑或车加工件的结构层次，并为卡簧提供固定位置。

　　尾部伸出的扁平插片是该件区别于引线式插座的明显特征。插片上的小孔用于螺钉锁线、插接端子或焊接后穿线加固，适合小批量设备装配时直接压接端子，也便于维修人员快速更换供电支路。建模时需要保证插片与主体绝缘段的相对位置固定，插片根部做加宽过渡，避免反复弯折后在根部产生应力集中；旁侧较短的极性触片则与中心孔内的弹性接触结构对应，分别形成正负极通路。

　　中心插孔区域按照2.1毫米内针、5.5毫米外径的常见直流插头规格建立配合关系。孔内接触件需要保持适度弹性：插合力过小会在振动环境中出现断电，插合力过大又会加速插头磨损。结构设计时通常让中心弹片沿径向提供夹持力，外壁接触区与插头圆筒形成另一极导通，两条通路在尾部以不同方位的端子引出，防止装配时极性反接。前端法兰的厚度、外径和倒角直接影响面板外观，倒角过小会在压入时刮伤面板涂层，法兰过薄则可能在插头偏摆时产生凹陷。

　　安装边界方面，圆柱段直径需与面板开孔保持合理间隙，过盈量过大容易使塑料面板发白开裂，间隙过大则插座在插拔时转动。法兰到尾部端子的总长度决定了壳体内腔深度，尤其在薄壁手持设备中，尾部插片不能顶到内部电路板或电池包；插片宽度、孔位中心高以及与主体轴线的夹角，都应在三维装配中与线束弯折半径一起检查。若采用螺母锁紧方式，圆柱段还需预留螺纹或卡接位；若采用卡扣方式，环槽间距要与面板厚度匹配，使装配件在不受侧向力时不松脱。

　　在整机布局中，这种插座通常布置在面板边缘且靠近电源进线侧，以缩短大电流低压线束长度。直流低压供电虽然电压不高，但电流较大时线路压降明显，尾部端子接触面、插片厚度和孔内弹片夹持面积都不能只按外形估算。建模过程中可把插座作为标准件放入面板、壳体、线束和PCB的联合装配里，检查插头插入后的手部操作空间，尤其是插头外壳尾部电缆的弯曲方向，避免与相邻开关、保险丝座或铭牌发生干涉。

　　材质取向上，主体绝缘部分多采用耐温工程塑料，接触件采用铜合金并做表面镀覆，以降低接触电阻并提高抗氧化能力。三维表达时应区分绝缘壳体、弹性内接触件、外部插片和密封槽区域，使结构工程师在出图时能够直接标注配合直径、面板开孔、端子尺寸和装配间隙。对于需要做热评估的设备，还可围绕接触件持续通电后的温升区域简化模型，为后续选型和安规距离校核提供依据。
