Autonic急停按钮控制开关结构

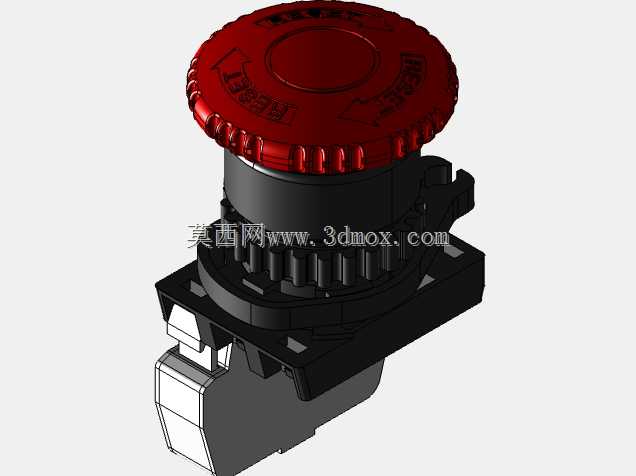

　　这款急停控制按钮的三维结构完整还原了Autonic系列EMG-S2ER-E3型号的装配关系，红色蘑菇头操作帽采用大直径凸缘造型，帽体表面加工有防滑滚花纹理，边缘设置旋转复位标识，帽顶平面预留品牌标识刻印区域，操作帽下方衔接黑色锁紧基座，基座内部集成自锁触发机构、触点模组与卡扣安装结构，底部附带接线端子防护壳，整体采用面板嵌入式安装设计。在工业现场的实际应用中，这类急停开关广泛部署在自动化生产线操作台、机床控制面板、输送设备机架、注塑机操作侧、起重设备操控室、配电柜门板等位置，当设备出现卡料、人员误入危险区域、运行参数异常等紧急状况时，操作人员可快速拍击红色蘑菇头，开关即刻触发常闭触点断开，切断设备动力回路，强制整机停止运行，

　　规避机械伤害、设备碰撞、物料损毁等安全事故；开关触发后处于机械自锁状态，需顺时针旋转蘑菇头才能复位，避免误碰导致设备意外重启，完全符合工业安全回路的设计规范。从结构设计逻辑来看，顶部红色操作帽选用高辨识度的工程塑料材质，色彩醒目，在车间复杂光照环境下也能被快速识别，帽体的大直径设计扩大了操作触发范围，人员无需精准瞄准即可完成拍击动作，表面滚花既提升了旋转复位时的摩擦力，也强化了帽体的结构强度，长期拍击不易开裂。中部黑色基座集成了核心的锁止与传动结构，内部的弹簧顶杆、旋转锁槽、触点推块配合精准，拍击时顶杆下压推动触点弹片切换通断状态，同时锁槽卡合固定顶杆位置，保持触发状态；旋转帽体时锁槽解锁，弹簧推动顶杆回弹，触点恢复初始导通状态。

　　基座两侧设置弹性卡扣，适配标准工业面板开孔，安装时直接从面板正面推入即可自动卡紧，无需额外螺母锁付，大幅提升电气柜装配效率；基座侧面预留防转定位凸筋，卡入面板对应凹槽后可避免开关在拍击、旋转操作时发生跟转。底部的触点模组采用模块化堆叠设计，可根据安全回路需求配置常开、常闭触点组合，接线端子处设置防护隔层，防止接线时导线误触相邻回路，端子外壳做了倒角处理，方便导线插接与螺丝紧固。建模过程中完整还原了所有零件的配合间隙：操作帽与基座的旋转配合间隙控制在合理范围，既保证旋转复位动作顺滑无卡滞，又不会出现晃动松脱；卡扣结构做了挠性形变预留，模拟实际装配时卡扣受压弯曲、卡入面板后回弹锁紧的真实状态；内部弹簧、弹片等弹性元件的尺寸、

　　行程均按照实物比例搭建，可直观展示按下、锁止、复位三个状态下的内部零件运动轨迹。外形尺寸方面，蘑菇头操作帽直径适配常规22mm标准面板开孔，安装后帽体突出面板高度符合人机工程学要求，既保证拍击时的操作行程，又不会因突出过高被日常作业意外剐蹭触发；基座嵌入面板后方的深度紧凑，可适配厚度1-6mm的各类电气柜门板、操作面板，底部接线端子预留足够的导线弯折空间，方便多股软线、冷压端子的接入布线。在三维结构校验时，可通过该模型完成面板开孔定位、操作空间干涉检查、安全回路布局规划：提前确认急停按钮安装位置周边是否有遮挡物，保证操作人员在任意作业位置都能伸手触及；模拟按钮按下、旋转复位的动作行程，验证与面板内侧线槽、其他电气元件的间隙是否合理；也可将该模型导入电气控制柜总装体，核对多按钮排布的间距，避免相邻开关操作时互相干扰。模型的分件逻辑清晰，操作帽、锁止环、基座主体、触点模块、接线座、卡扣、内部弹性元件均独立建模，装配层级符合实际生产装配顺序，结构工程师可直接参考其卡扣设计、面板安装结构优化自研控制按钮的结构，电气设计人员可借助模型完成操作台的布局设计，设备运维人员也能通过拆解模型理解急停开关的内部锁止原理，快速排查现场开关卡滞、无法复位、触点接触不良等常见故障，整套结构兼顾安全可靠性、装配便捷性与人机操作便利性，是工业安全控制领域十分典型的主令电器元件。
