NACA23012低速短距起降机翼翼型

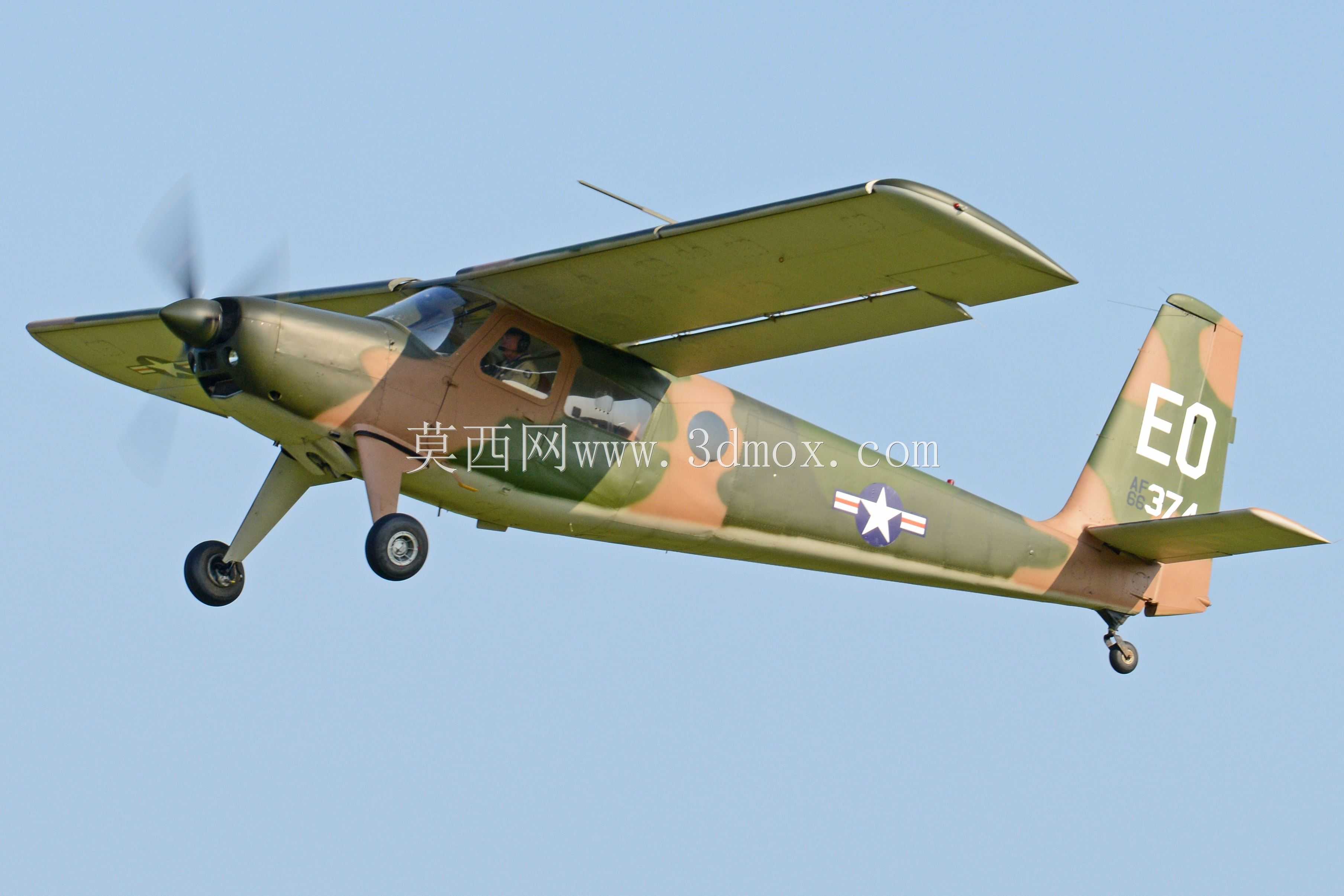

　　该翼型取自Helio 295 Super Courier（U-10）短距起降飞机的机翼截面，属于NACA 23系列低速高升力翼型，在轻型通用航空、丛林通勤、野外短跑道作业场景中具有明确的工程参考价值。这类飞机常被用于无铺装跑道区域的人员运输、物资投送、巡逻观察与低空联络任务，机翼需要在很低的进场速度下仍维持足够升力，同时兼顾巡航阶段的阻力控制与结构布置空间。

　　从气动功能上看，23012翼型的最大相对厚度约为弦长的12%，中弧线带有明显的正弯度，前缘形态较饱满，上表面加速区分布相对平缓。与对称翼型相比，它在较小迎角下即可产生较高升力系数，失速过程也更温和，适合配合襟翼、缝翼等增升装置使用。对STOL飞机而言，翼型本身的低速特性只是基础，真正的起降性能还取决于机翼前缘缝翼、后缘襟翼、机翼安装角、扭转分布以及螺旋桨滑流对机翼的吹拂作用。该翼型截面可作为机翼气动外形重建、翼肋外形展开、机翼油箱边界校核和增升装置布置的基础参照。

　　结构设计时，12%的相对厚度给主梁、翼肋、燃油箱、操纵索系和小型附件留出了较合理的内部空间。翼梁通常布置在最大厚度附近，以承受弯矩和剪力；前缘区域可结合防冰管路、着陆灯或缝翼支撑结构进行设计；后缘区域则需要为襟翼、副翼铰链和整流蒙皮预留安装边界。若将该翼型用于缩比验证机或无人机，应注意弦长、雷诺数与表面粗糙度对失速迎角的影响，不能直接把全尺寸飞机的气动结论套用到小尺度模型上。

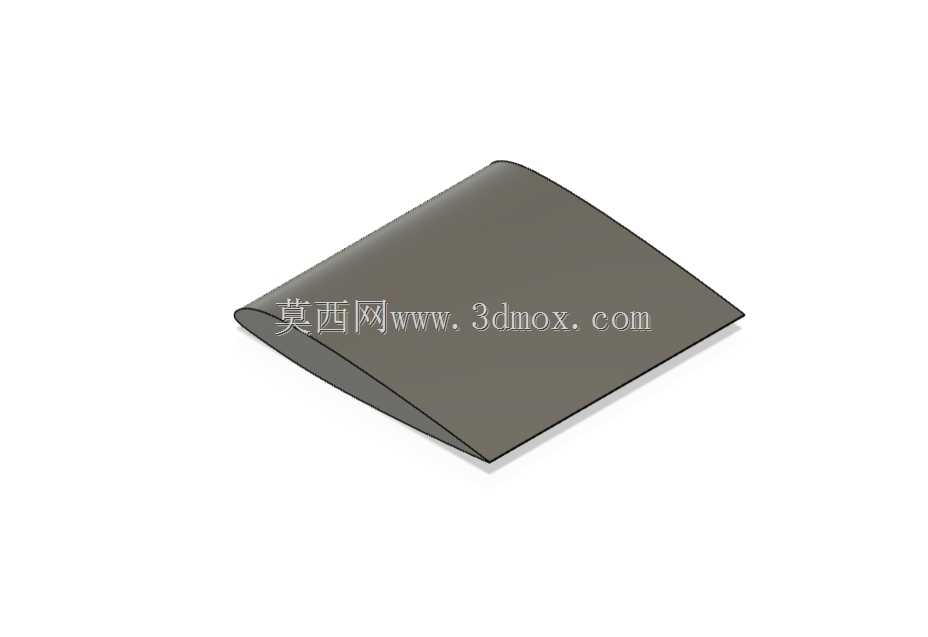

　　本截面按20厘米弦长、20厘米跨度建立，适合作为翼段切片、二维流场分析、三维机翼放样或教学演示的基础几何。建模时应保持前缘半径、最大厚度位置和后缘闭合关系的连续性，避免在翼肋加工或流体网格生成中出现局部畸变。沿机翼展向使用时，还需要结合根梢比、上反角、扭转角和安装角进行变换；若要还原真实飞机的低速操稳特性，不能只关注单一截面形状，而应把翼型、增升机构、螺旋桨滑流和尾翼配平作为一个整体来校核。

　　在实际工程应用中，该类翼型可服务于轻型飞机机翼修复、通用航空部件逆向、短距起降验证机方案设计、航空教学实验以及低速风洞翼段试验。进行结构布置时，需重点检查蒙皮成形曲率、翼肋外缘与蒙皮的贴合、翼梁腹板高度变化、操纵面铰链轴线与翼型后缘的相对位置。对于需要加装外置传感器、短舱或支撑件的机翼改型，还应评估附件对局部流场和阻力增量的影响，保证低速升力特性不被明显破坏。
