航空发动机压气机叶片三维结构造型

　　该模型表现的是航空发动机轴流压气机中常见的单级动叶结构，整体由叶身型面、缘板过渡区和底部榫头安装段三部分组成。叶片在发动机中的作用，是在高速旋转时对进入流道的空气持续做功，使气流压力和温度逐级升高，为燃烧室提供满足压力和流量要求的压缩空气。压气机叶片工作在高转速、高离心载荷和交变气动载荷环境下，因此其结构不仅要满足气动效率要求，还要兼顾强度、振动、装配和加工可行性。

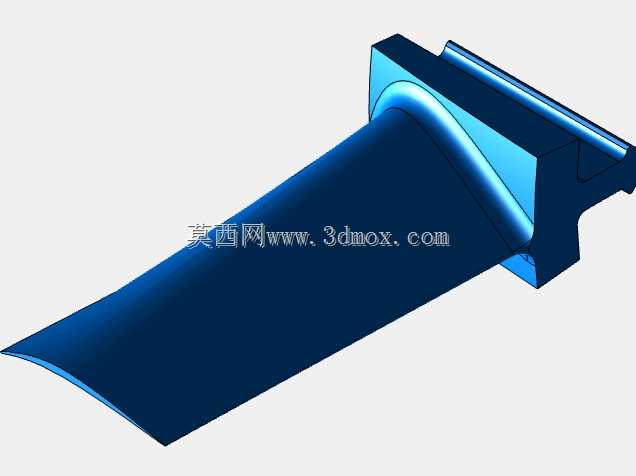

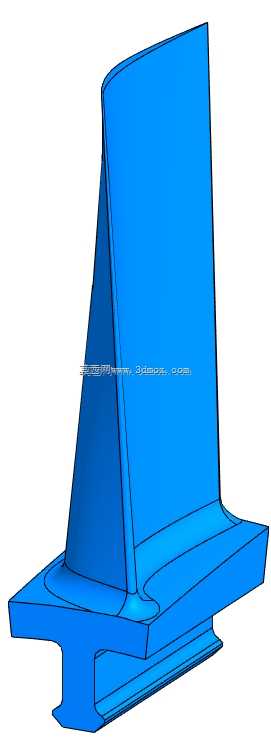

　　叶身部分采用大扭角、变截面的空间曲面造型。从根部到顶部，叶型弦长、厚度、弯扭角度和安装角均沿叶高连续变化，这种设计主要用于匹配压气机不同半径处的圆周速度差异。靠近叶根区域，气流通道半径较小，叶片通常承受更大的离心拉应力，因此叶型相对厚实，前缘和尾缘过渡更保守；靠近叶尖区域，线速度较高，叶型厚度减薄，以降低叶尖载荷并减少激波损失。模型中叶身表面光顺，前缘呈圆弧过渡，尾缘逐渐收薄，能够反映亚声速或跨声速压气机叶片对型面连续性的基本要求。

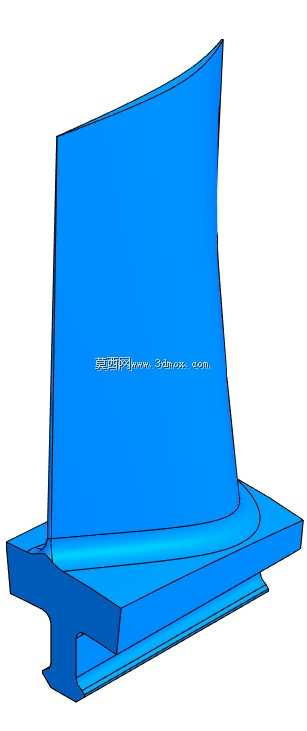

　　叶身与底部安装结构之间设置了缘板。缘板的作用并不只是形成外观台阶，它在真实发动机中承担流道边界封挡、限制叶根区域漏气以及隔离热气流的功能。模型中缘板沿叶片两侧展开，上表面与气流通道底面相衔接，下表面则与轮盘榫槽附近的安装空间对应。缘板与叶身连接处采用圆角过渡，避免应力在直角区域集中；在实际结构中，这一区域往往是疲劳评估的重点位置，需要通过圆角半径、过渡斜率和表面质量控制来降低裂纹萌生风险。

　　底部为枞树形或类似榫头结构的安装段，用于将叶片固定在压气机轮盘外缘。该类连接方式依靠多齿接触面传递离心力，具有承载能力强、拆装方便、定位可靠的特点。模型中榫头沿轴向形成对称的齿状轮廓，齿顶、齿侧和齿根均需要与轮盘榫槽保持规定配合。装配时，叶片通常沿轮盘轴向榫槽滑入，再通过锁片、挡块或其他限位结构防止轴向窜动。榫头底部和侧面的尺寸边界直接影响轮盘槽距、叶根间隙以及整圈叶片的排列密度。

　　从建模思路看，这类叶片不能简单采用拉伸或旋转实体完成。叶身需要依据多个截面叶型点建立样条曲线，并通过放样、扫掠或曲面缝合形成连续实体；截面之间应保证前缘、尾缘、压力面和吸力面的对应关系一致，否则容易出现曲面褶皱或法向突变。叶根与缘板区域则更适合采用实体特征建模，通过拉伸、切除、倒角和圆角完成榫齿与安装基面。叶身和叶根合并时，需要重点处理过渡区域的拓扑关系，保证实体无开口、无重叠面，并便于后续划分有限元网格。

　　在尺寸边界方面，叶片的径向高度决定压气机流道高度和单级做功能力；弦长影响叶栅稠度和气动负荷分布；叶身最大厚度关系到抗弯刚度和异物损伤容限；榫头宽度、齿距和齿高则必须与轮盘榫槽参数协调。缘板外伸量不能过大，否则会增加重量和相邻叶片干涉风险；也不能过小，否则封气效果不足。叶尖与机匣之间还需预留运转间隙，间隙过大将降低压气机效率，过小则可能在热膨胀和振动状态下发生碰磨。

　　工程应用中，该类结构可用于航空发动机、燃气轮机以及小型涡轮机械的压气机级设计分析。三维模型既可作为气动外形审查、叶根装配干涉检查和教学演示的基础，也可用于后续强度校核、模态分析和数控加工路径规划。对结构设计人员而言，理解叶身曲面、缘板过渡和榫头连接之间的关系，比单独关注外观形状更重要，因为叶片的可靠性最终取决于气动载荷、离心载荷、振动特性和安装边界的综合平衡。
