驾驶员侧无液位传感燃油泵模块总成

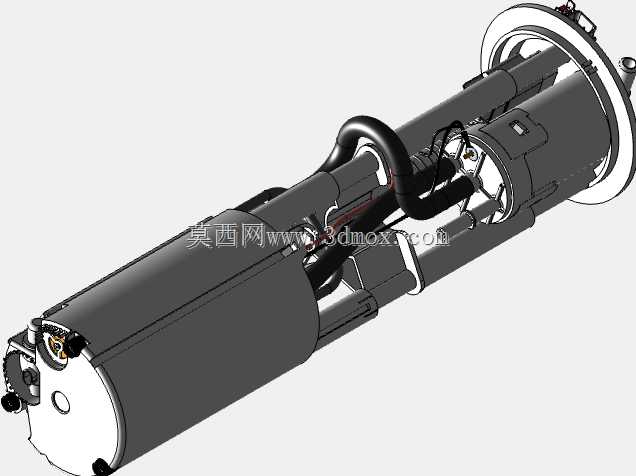

　　这套三维结构对应的是乘用车辆燃油供给系统里布置在驾驶员一侧油箱腔室内的燃油泵输送模块，整套组件取消了外置液位传感单元，仅保留泵芯、储油桶、安装法兰、燃油管路、电气接插与密封定位结构，适配双腔油箱单侧供油的整车布局场景。在整车燃油系统架构里，这类模块承担从油箱内抽取燃油、建立稳定供油压力、向发动机燃油喷射回路持续输送洁净燃油的核心功能，区别于集成油位浮子的常规泵总成，该款结构将液位检测功能拆分至油箱副腔或独立传感单元，主模块仅聚焦燃油输送与压力保持，在大容积马鞍型油箱、四驱车型底盘避让布局中十分常见。

　　从实际装车边界来看，模块顶端的大直径密封法兰是整车装配的核心定位基准，法兰盘外圈预留环形密封槽，装配时搭配耐油橡胶密封圈压入油箱顶部的安装开孔，法兰周向分布的卡扣与定位凸台对应油箱口的锁止结构，无需额外螺栓即可完成轴向压紧与周向防转，法兰盘上集成的快插燃油出口、回油接口与多针电气接插件分别对接整车燃油管路与车身线束，接插端口做了防呆错位设计，装配时无法反插，避免产线错装。法兰下方延伸的长筒型主体为储油油桶结构，油桶内部容纳涡轮泵芯、燃油滤清器、压力调节器与引射泵组件，油桶外壁的多根成型硬管与波纹柔性管分别连接主供油通路、回油引射通路，波纹管的弯折弧度完全贴合油箱内部的型腔曲面，在油箱受整车振动产生小幅形变时，柔性管段可吸收位移量，避免硬管连接处出现应力开裂。

　　结构设计层面，整套模块的轴向长度完全匹配油箱深度方向的内部空间，底部的集油滤罩贴合油箱底壳的最低点位，保证车辆在爬坡、侧倾、急加速急减速工况下，燃油短暂偏移时储油桶内部仍能留存足够燃油，防止泵芯吸入空气出现供油断档。油桶侧壁的卡扣支架用来固定内部线束与管路，所有走线都避开了泵芯运转的振动区域，管路与塑料件接触的位置都预留了减震间隙，防止长期摩擦出现管路磨损。泵体底部的进油口包覆多层尼龙滤网，过滤燃油中混入的杂质，避免大颗粒杂质进入泵芯造成叶轮卡滞，滤网的通流面积经过匹配，在全工况供油流量下不会产生过大进油阻力。

　　建模过程中所有装配关系都完全还原实车装配逻辑：法兰与油桶之间的连接支柱长度对应油箱上表面到桶体安装位的实际距离，管路的折弯半径满足耐油橡胶管与尼龙硬管的最小弯曲工艺要求，电气接头的针脚定义位置、法兰密封面的平面度公差、卡扣的拔模斜度都按照汽车零部件量产设计规范搭建，既可以用于燃油系统的结构布置校核、底盘油箱的干涉检查，也能作为供油系统教学、零部件选型参考的直观结构样本，清晰展示无液位传感型单侧燃油泵模块的完整内部构成与装车匹配逻辑。
