本田Supra100摩托车电容放电点火器

　　摩托车电容放电式点火控制模块在整车电气架构里属于触发与执行之间的关键节点，它不承担大电流持续供电任务，却直接决定曲轴位置信号拾取后点火线圈初级充放电的时刻与能量释放节奏。面向小排量弯梁与跨骑车型的Supra100平台，这类模块长期布置在车架侧盖附近、坐垫下方或前挡泥板后部区域，周围既有线束扎带、燃油管、车架钢管，也会受到雨天泥水飞溅、发动机热辐射和整车振动叠加影响，因此外壳造型不能只按桌面电子盒处理，必须把安装姿态、接插件朝向、避让边界和维护拆装路径一起纳入结构设计。

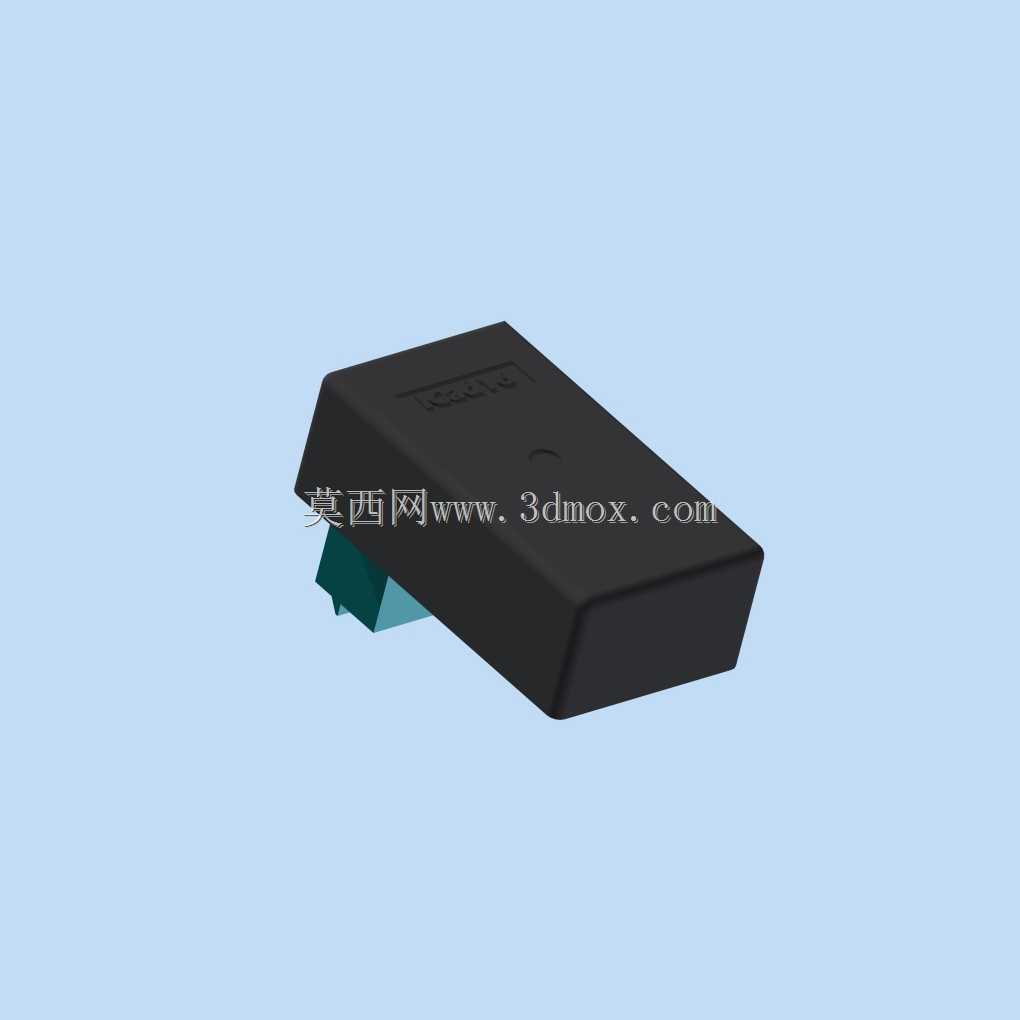

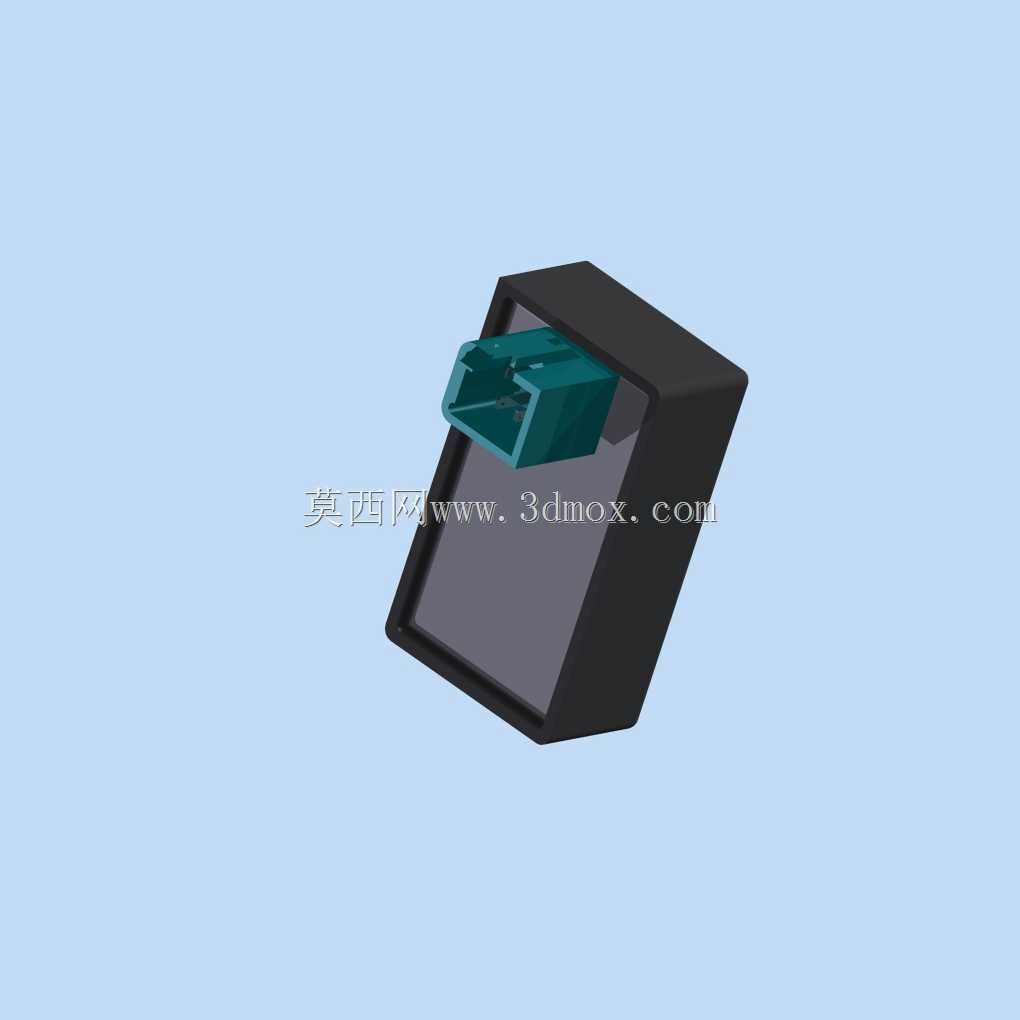

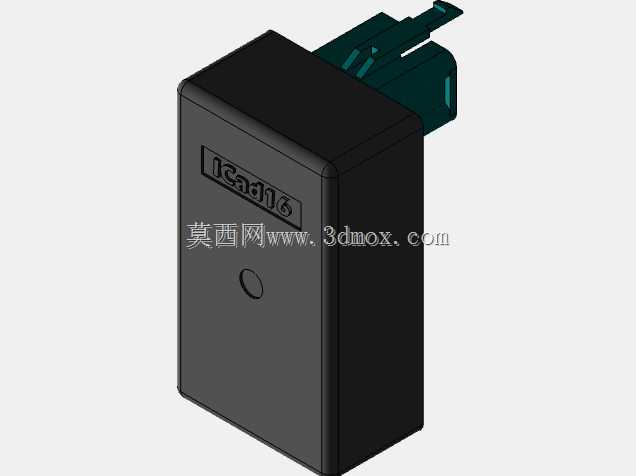

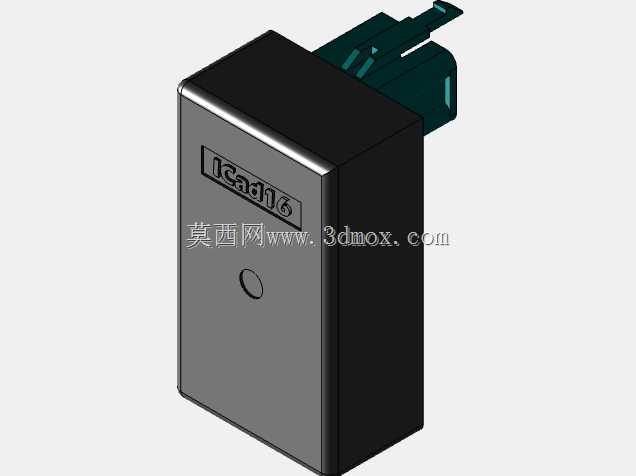

　　从外观看，模块主体采用扁平黑色矩形封装，上壳略带脱模斜度，边角做了小半径过渡，顶面保留标识区域，便于在整车装配和售后检修时辨认点火曲线版本。底部伸出的接插件区域与主体形成台阶，插接口朝向斜下方，这种布置有利于线束从车架纵梁侧自然引出，避免插头根部形成急弯；同时斜向接口在检修时不需要大面积拆除周边覆盖件，手指和线束卡扣仍有操作空间。外壳下部可见局部异色支撑或灌封显露结构，说明内部并非简单空盒，而是围绕电路板、电容、触发输入回路和输出端进行了填充固定，用来抑制摩托车行驶中的高频振动。

　　实际选型时，首先要确认的是安装边界而非单纯电气参数。模块主体长度方向需要贴合车架预留平面，宽度方向不能与侧盖内壁、线束固定卡扣或燃油箱下缘发生干涉；高度方向则要给插头和线束弯曲半径留出余量。若安装面靠近发动机缸头，外壳与热源之间应保留空气隔层，必要时通过安装支架抬高位置，避免灌封材料长期处于高温边界。安装孔或固定耳的位置要与车架减振垫匹配，螺钉锁紧后壳体不应出现翘曲，因为翘曲会把应力传递到内部电路板焊点，长期颠簸后容易出现虚接。

　　功能逻辑上，电容放电点火模块把磁电机触发线圈送来的脉冲信号进行整形，在设定曲轴转角附近控制可控硅导通，使预先充好电的电容向点火线圈初级快速放电，次级随即产生高压供火花塞跳火。与电感式点火相比，这种方式在高转速下能量释放更快，对小排量单缸发动机的连续点火稳定性更友好，尤其适合城市频繁起步、乡村道路颠簸以及短途重载使用场景。模型在结构表达上把外壳、底部接口和内部占位关系统一起来，能够用于整车电气布置校核，也可以作为点火系统教学、线束路径设计和售后部件展示的基础数模。

　　设计思路上，外壳优先保证密封与固定，再兼顾散热和识别。摩托车舱内空间狭窄，模块不能采用复杂的外露散热鳍片，否则会积聚泥污并增加磕碰风险；因此通过较厚实的壳体、内部灌封和安装位置空气流动来平衡热管理。壳体表面的浅标识区既避免贴纸在湿热环境下脱落，也让模具成型后保持统一外观。接插件端部的台阶结构不仅提高壳体刚度，也能在插头插入后形成遮挡，减少水流直冲端子结合面的概率。

　　在三维建模阶段，主体可按上壳、下壳、插接腔、固定特征和内部电路板占位分层处理。外观面需要保留拔模斜度和圆角关系，不能把塑料件建成完全锐利的直角盒；插接区域要体现端子腔与线束走向，安装侧则应给出与支架接触的平面或弹性垫压缩空间。进行整车装配时，可把该模块作为电气部件纳入车架简化模型，检查侧盖关闭后的间隙、线束最小弯曲半径、插头拔取工具活动范围以及维修时手指可达性。若用于故障模拟，还可围绕热辐射、泥水飞溅、振动载荷和插接件松脱方向布置分析工况，而不是只关注静态渲染效果。

　　这类点火器的工程价值在于把电子控制功能封装成可安装、可防护、可维护的机械部件。外形虽小，却同时牵涉发动机点火匹配、整车线束布置、塑料壳体成型、灌封防护和售后更换流程；在数模中把这些边界表达清楚，结构工程师才能在设计早期发现安装干涉，电气工程师也能据此确认接插件方向和维护空间，从而减少样车阶段反复改支架、改线束长度和侧盖开孔的问题。
