机器人镂空防护侧壁框架结构件

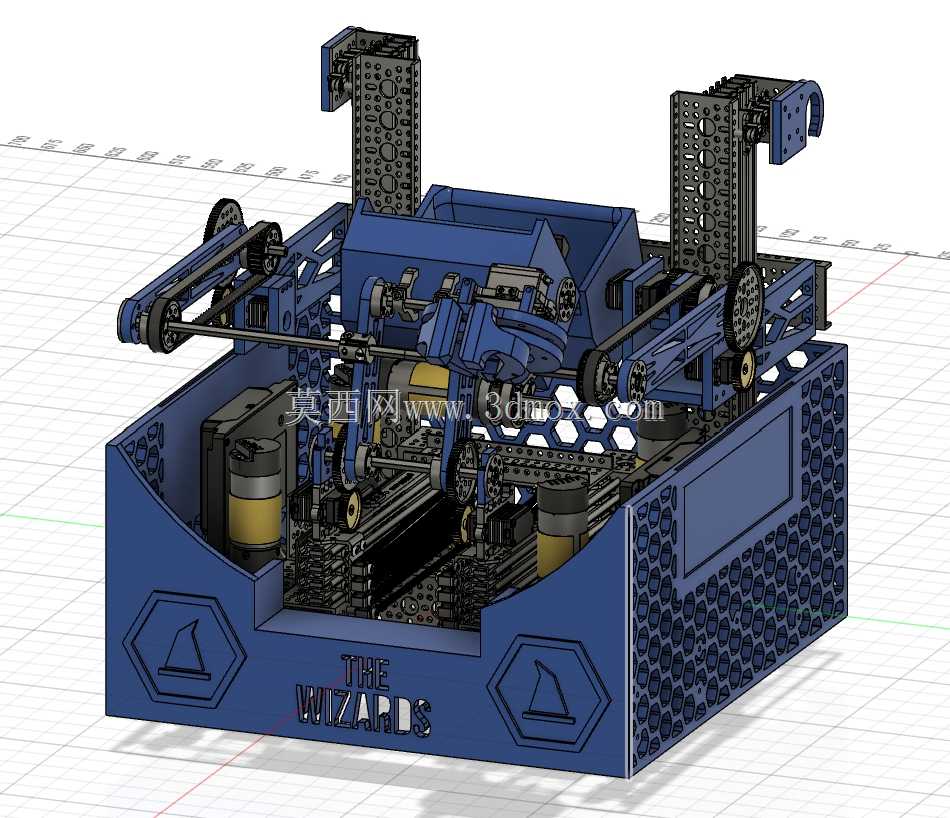

　　该侧壁框架主要服务于小型移动机器人或教学机器人本体的外围防护与内部承载，常见于实验室样机、竞赛机器人、巡检小车以及需要轻量化外壳的自动化移动平台。实际使用中，这类构件并不承担整机主载荷，而是承担线束隔离、器件遮挡、外形约束、碰撞缓冲和安装基准等作用，因此设计重点不在厚重强度，而在空间利用率、开孔率、装配可达性与打印成型可行性。

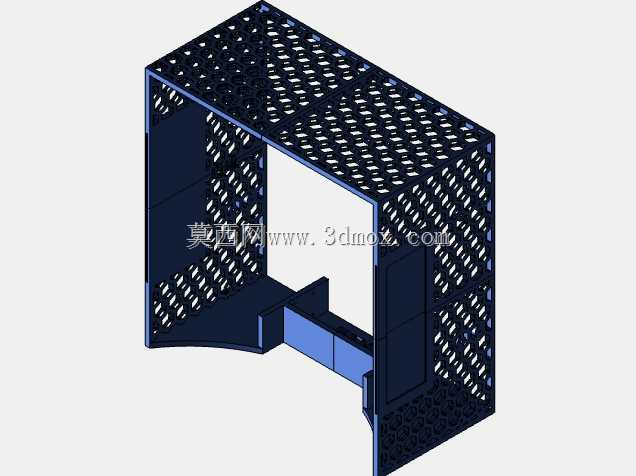

　　从结构形态看，构件由多面围合壁板组成，形成近似U形或箱段式的侧向围护空间。顶部和侧面大面积采用规则阵列孔，孔形沿壁面连续排布，既保留了壁板的边界刚度，又显著降低材料用量。镂空区域不是单纯装饰：在机器人运行时，孔洞可以改善内部电机、驱动板、电源模块的空气流通，减少封闭壳体内热量积聚；同时便于观察内部接线状态，调试时不用反复拆壳即可确认插头、紧固件和传动件位置。对于需要加装传感器的机型，孔洞还可作为走线、扎带固定或光敏、超声元件外露的备选位置。

　　侧壁下部设置了局部实体加强区和折边结构，这些区域对应安装受力较大的位置。机器人侧壁在装配时往往需要与底盘、立柱、横梁或内部支架连接，螺钉附近若完全采用薄孔板，容易出现局部翘曲和螺纹拉脱。因此在连接点周围保留实体材料，并通过弯折边、加厚凸台和连续边界梁提升局部刚性，是这类轻量化外壳的典型处理方式。模型中部可见开口与悬挑支撑结构，说明该侧壁并非简单平板，而是围绕机器人内部部件轮廓进行避让，给轮组、电机、电池托架或传感器支架留出装配空间。

　　设计思路上，该构件体现了增材制造零件的特点：壁板整体一次成型，孔洞阵列密集，外形不受传统钣金折弯刀具限制。若采用塑料打印，壁厚需要兼顾喷嘴路径、层间结合和后期螺接强度；外边框宜保持连续，以抵抗搬运和轻微碰撞时的扭转变形。大面积开孔虽然减轻重量，但孔间距不能过小，否则在打印冷却或受侧向冲击时容易出现孔桥断裂。较合理的做法是在大面区域保持均匀孔格，在螺钉柱、底边、转角和开口边缘转为实体或半实体结构，使刚度从围护面到安装点逐步过渡。

　　安装边界方面，这类侧壁通常以底盘上平面为定位基准，侧边与机器人框架的纵向梁贴合，底部折边承担竖向支撑，侧面实体区用于穿设紧固件。布置时需要确认内壁与运动部件之间的最小间隙，尤其是轮体摆动、线束弯折、电池拆装和舵机转动范围，不能让镂空边缘与运动件发生干涉。开口位置应面向需要维护的模块，使调试人员能够直接接触接插件；若整机外部还需安装外壳蒙皮，则侧壁外表面应保持平整连续，孔洞区域可作为内层支撑骨架使用。

　　在工程应用中，该结构适合承担机器人侧面骨架、设备防护罩、电子仓围挡和轻型机架外板等功能。它的优势是重量轻、通风好、观察方便、成型后加工量少；局限在于薄壁开孔结构不适合承受大冲击载荷，也不宜作为重载吊点。实际选型或改型时，应根据机器人重量、行驶路面、固定方式和内部热源位置，调整壁厚、孔格密度、加强边宽度以及安装孔位置，使围护构件在轻量化与可靠装配之间取得平衡。
