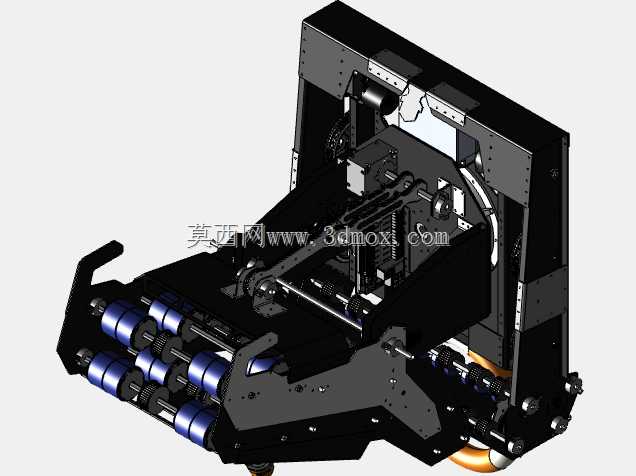

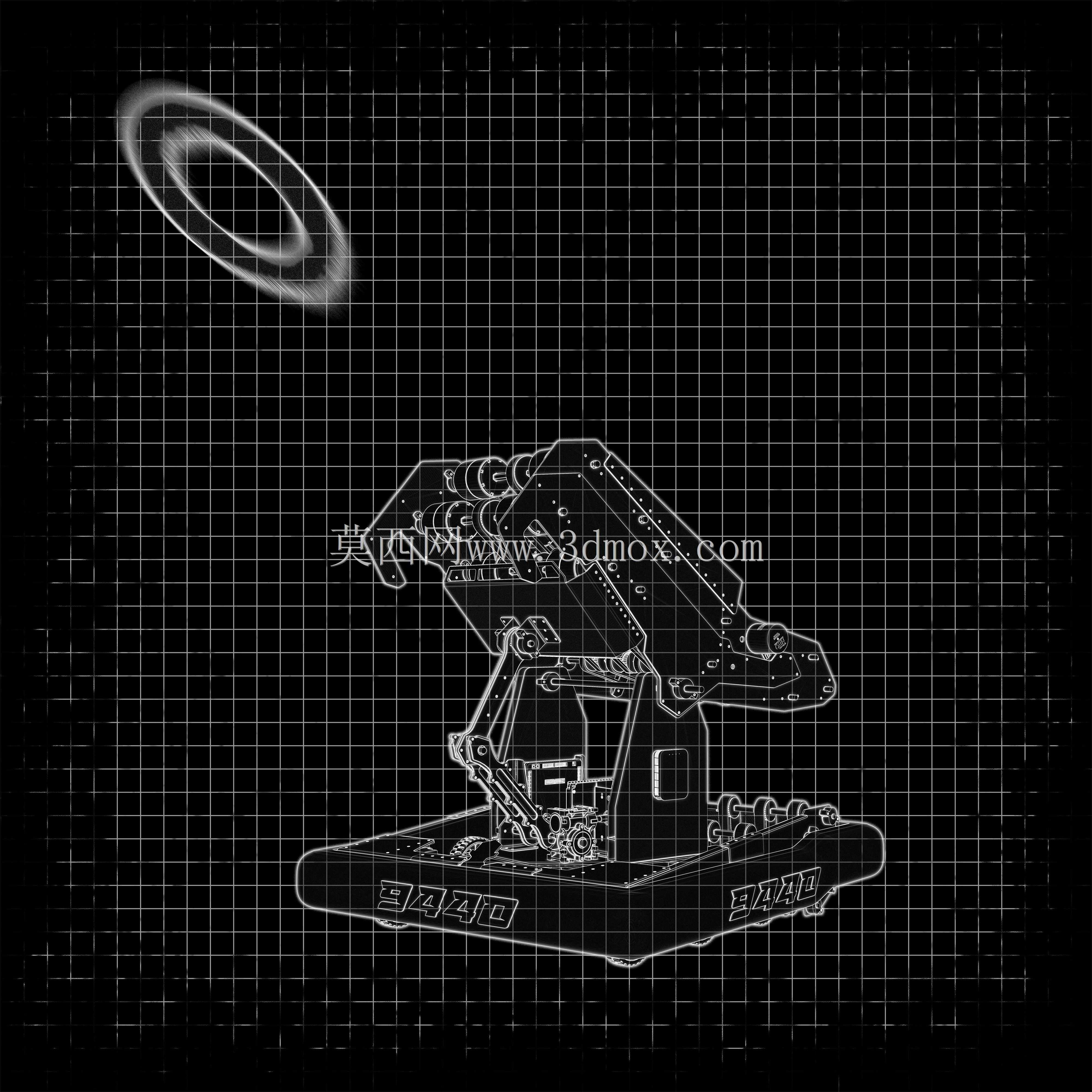

FRC赛事竞技机器人螺栓连接整机结构

　　这套竞技机器人结构面向青少年工程对抗赛事的实战场景搭建，整机以螺栓螺母作为核心可拆卸连接方式，覆盖底盘承载、俯仰执行架、末端作业机构等全部关键装配节点，适配赛事现场快速拆装、临场改型、故障抢修的实际使用需求。从现场使用逻辑来看，参赛队伍在备赛阶段需要反复调整机构重心、执行臂俯仰角度、底盘配重分布，传统焊接结构一旦定型就无法快速改动，而全螺栓连接的设计可以在十几分钟内完成单组机构的拆解、替换、孔位对位调整，完全匹配赛事 pit 区有限的维修空间与紧凑的赛前调试节奏。

　　整机底部为一体化铣削成型的承载底盘，底盘两侧预留多组标准安装孔位，孔位间距按照赛事常用铝型材、钣金支架的安装模数排布，既可以直接固定驱动轮组、传动带张紧座、电池仓托架，也能根据当年赛事的任务需求加装拾料机构、攀爬挂钩、防御挡板等扩展组件。底盘边缘做了翻边加强处理，在对抗碰撞中可以分散侧向冲击力，避免薄板底盘受撞击后出现孔位撕裂、整体变形的问题，底盘下部预留的离地间隙经过反复校核，既能平稳通过场地内的低矮障碍，也不会因重心过高导致高速转向时侧翻。

　　上部的俯仰作业架采用双侧板并行支撑结构，两块侧板之间通过多根等高支撑轴、螺栓立柱拉开间距，中间容纳驱动电机、减速齿轮组、连杆传动组件，所有传动件的安装位置都在侧板上做了凸台定位，装配时不需要反复调校同轴度，拧紧紧固件即可保证齿轮啮合间隙在合理范围内。俯仰架的转轴两端采用带座轴承支撑，轴承座通过螺栓固定在底盘后端的立板上，转轴一端连接驱动摇臂，摇臂通过电动推杆或者减速电机输出扭矩，带动整个上部机构在设定角度范围内往复俯仰，完成举升、投放、对接赛场任务节点的动作。

　　设计过程中所有连接位置优先选用标准紧固件，不同部位按照受力等级匹配对应规格的螺栓：底盘承重、转轴支撑这类受交变冲击的位置采用高强度螺栓，配防松螺母与平弹垫组合，避免机器人连续高速运动、碰撞后紧固件松动；钣金护板、线路固定架这类轻载位置采用常规规格螺栓，控制整体装配重量。所有螺栓孔都预留了合理的装配间隙，孔边做倒角处理，既方便现场快速穿钉，也能避免应力集中导致板材孔位开裂。整机的安装边界充分考虑赛事规则的尺寸限制，初始状态下整机长宽高完全符合入场检录的尺寸要求，上部机构俯仰展开后的运动包络也提前做了干涉校验，动作全过程不会和底盘、外围护板发生磕碰。

　　建模时所有零部件的装配关系完全还原实车装配逻辑，紧固件的长度、螺纹旋合长度、螺母压紧位置都按照实际装配标准设置，结构工程师可以直接参考这套连接方案，设计自己的竞技机器人快速拆装结构，也可以将其作为非标自动化小型移动作业平台的结构参考，借鉴其模块化螺栓连接、多安装孔位预留、抗冲击底盘的设计思路，缩短同类移动作业装备的开发周期。
