电动自行车轮毂驱动电机结构设计

　　这套结构针对两轮代步车的轮边直驱需求展开，把动力输出、轮辐安装、线束引出全部整合在轮毂内部，省去链条、飞轮和外挂减速机构，日常通勤、共享出行、城郊短途代步场景里都能见到这类布置。实际装车后，电机本体直接充当后轮轴心，车轮转动的扭矩从转子端盖直接传递到轮圈，传动链路短，维护点少，雨天泥水侵入的路径也更容易控制。

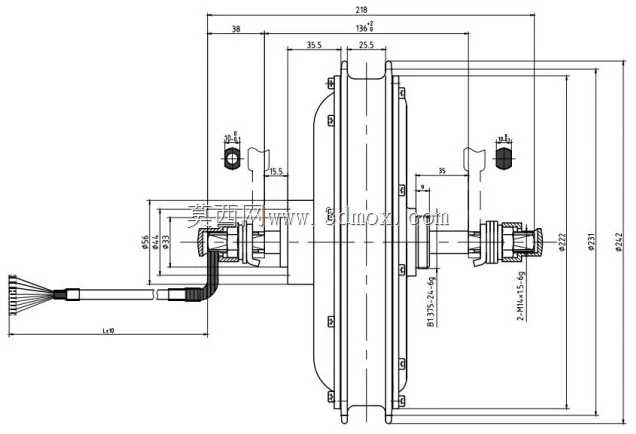

　　从剖面能看出，整机采用外转子低速直驱方案：中间固定轴不转，定子铁芯压装在轴套外侧，绕组端部留出均匀绝缘间隙；外圈转子壳与两侧端盖把磁钢、轮辐安装面连成一体，随车轮同步旋转。轴的两端加工出扁位，装车时卡在车架后平叉的开口槽内，承受整车载荷与驱动反扭矩，轴端螺纹规格M14×1.5-6g，配锁紧螺母固定，平叉槽宽与轴扁位匹配，防止驱动时轴跟转。

　　径向边界方面，转子壳最大外径φ222mm，对应轮圈内侧空间，适配常见20至24寸通勤车轮组；定子铁芯外径φ137.5，与转子磁钢之间保持均匀气隙，气隙偏差在装配时通过端盖止口同轴度保证。轴向总宽控制在218mm，其中转子主壳体宽度136mm，左侧出线端轴伸长度38mm，右侧动力侧端盖外凸35.5mm，端盖法兰厚度25.5mm；两侧轴伸的安装跨距与普通电动自行车后平叉开档匹配，换装时不需要改动车架。

　　出线侧在左端，动力线与霍尔信号线从轴中心孔或轴侧斜孔引出，出线口做了弯折防护：线束先套耐油橡胶护套，再用成型弯管过渡到车架走线槽，避免车轮转向、减震压缩时线束与辐条摩擦。图中出线端预留了13.5mm的折弯让位空间，线束自然下垂长度147mm，装配后沿平叉内侧绑扎，远离刹车盘与轮胎运动面。

　　右侧轴端除了承载，还集成了飞轮安装位与刹车配合结构：φ22mm的轴颈适配标准飞轮螺纹，端盖上的安装孔位对应碟刹盘或抱闸刹座，用户可根据车型配置选择碟刹或涨刹。转子端盖外圈均匀分布螺栓孔，把轮辐辐条帽直接固定在端盖法兰上，辐条拉力均匀分散到端盖环面，避免局部应力集中。

　　设计过程中几个边界需要反复核对：一是磁钢与定子的轴向对中，铁芯叠厚与磁钢宽度对齐，偏差过大会造成单边磁拉力，骑行时出现震动和效率下降；二是端盖轴承室的同轴度，两侧深沟球轴承分别压装在轴颈与端盖之间，轴承位公差取过渡配合，既保证外圈随转子转动，又防止内圈在固定轴上蠕动；三是密封结构，端盖与固定轴之间设置骨架油封，出线孔用密封胶圈压紧，整车涉水冲洗时水不会进入绕组腔。

　　散热路径依靠转子壳外表面直接迎风，轮辐转动时带动气流扫过壳体，定子热量通过铁芯—轴套—固定轴传递到车架平叉，连续爬坡工况下绕组温升控制在绝缘等级允许范围内。整机没有额外齿轮箱，运行噪音低，低速起步扭矩足，适合城市频繁启停的骑行工况；结构件全部为回转体，端盖、转子壳采用压铸铝成型，轴类用45钢调质，量产时机加工工序集中在车削和钻孔，工艺性好。建模时把绕组、磁钢、轴承、油封、线束护套全部按实际装配关系建模，干涉检查重点关注线束折弯半径、端盖螺栓与辐条的间隙、刹车盘安装面与车架的避让，拿到三维文件后可直接用于整车布置校核、零部件出图与样机试制。
