小轮特技自行车整车结构三维数模

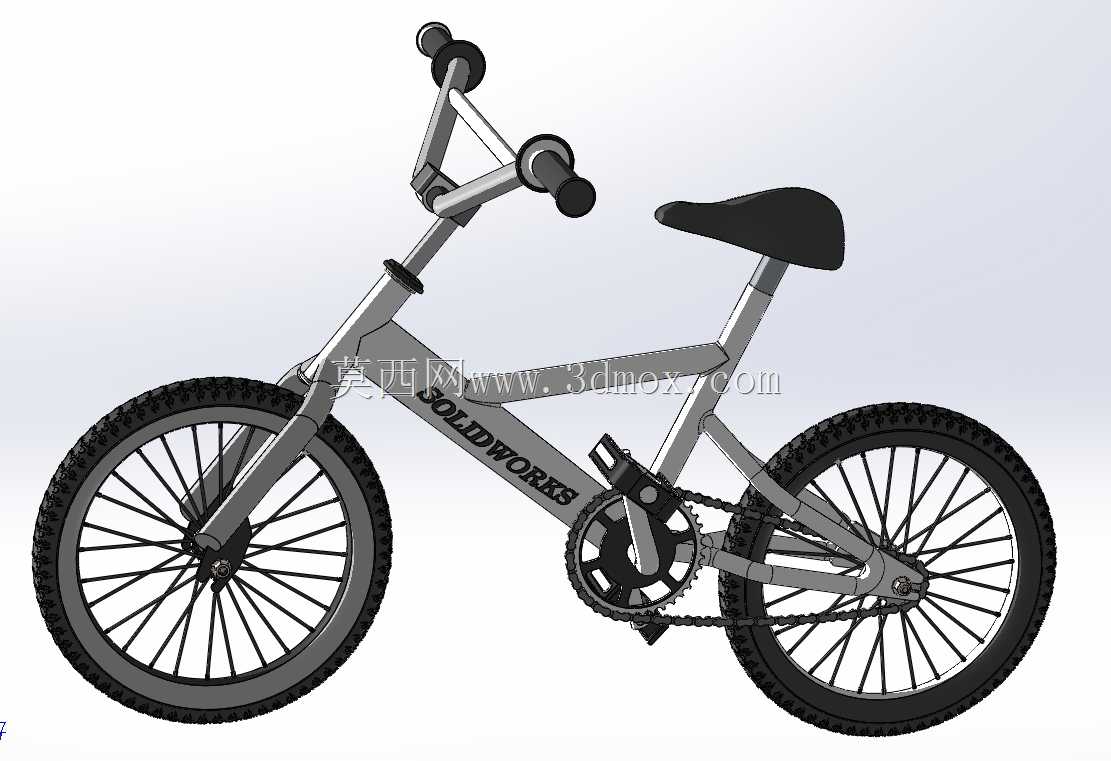

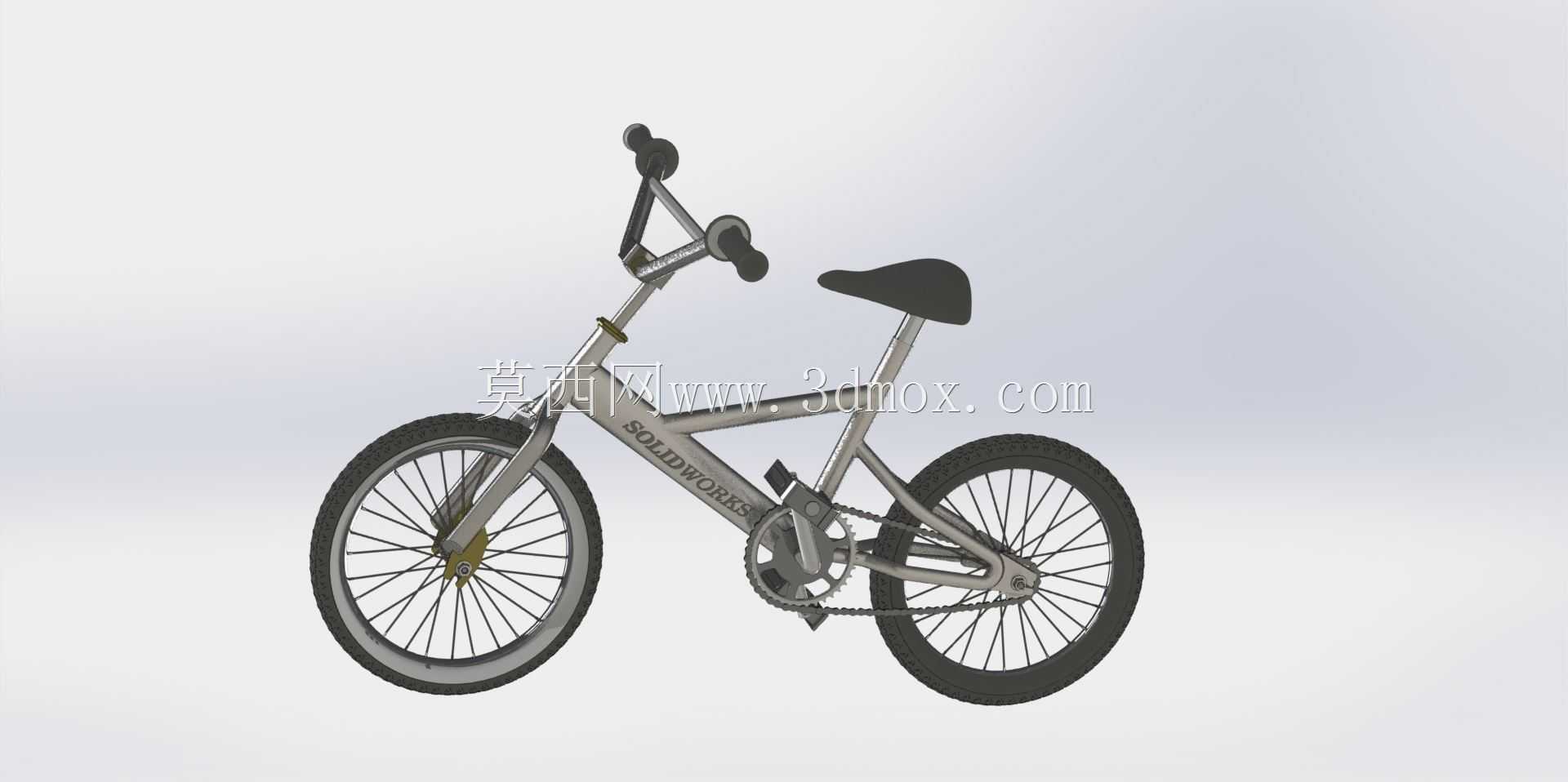

　　这套小轮特技自行车的三维结构数模，围绕BMX小轮车在特技骑行、场地练习、道具展示和运动装备结构分析中的使用需求展开。整车采用紧凑三角形车架布局，前叉、车把、座垫、轮组、脚踏、曲柄、链条和链轮均以独立零件方式表达，能够清楚呈现小轮车从转向系统到传动系统的装配关系。与普通通勤自行车相比，小轮车更强调短轴距、高刚性和抗冲击能力，因此模型在车架管径、前后轮位置、车把高度以及曲柄回转空间上都体现出明显的运动化取向。

　　从实际用途看，小轮车主要用于街式特技、坡道跳跃、平地花式和场地竞速等场景。骑行过程中，车架会承受落地冲击、侧向扭转和踏板发力带来的复合载荷，前叉与车把还要承担转向、抬轮和平衡控制任务。数模中将主车架上管、下管、座管、后叉和头管区域进行了连续衔接，便于设计者检查管材交汇位置、焊接空间以及加强结构的布置。前轮通过前叉与车把组成转向模块，车把两端的握把、立管和把横形态均有体现，可用于评估转向角度、握距以及操控时手部与前轮之间的干涉关系。

　　轮组部分按照小轮车常用的小直径高轮宽思路建模，轮胎、轮辋、辐条、花鼓和轴心均有对应结构。辐条采用多根细杆呈放射与交错组合，既表现出轮圈受力传递路径，也方便在后续细化中调整辐条数量、编圈方式和花鼓法兰位置。轮胎外径相对较小，使整车重心更低，适合快速变向和特技动作；宽厚的胎体则在落地和侧倾时提供缓冲。前后轮轴心位置决定了轴距和通过性，模型中两轮间距较短，转弯半径更小，能够满足场地内频繁转向、抬压和旋转动作的需要。

　　传动系统由脚踏、曲柄、中轴、链轮、链条和后飞轮构成。曲柄绕中轴旋转，脚踏位于曲柄端部，骑行者通过双脚交替施力带动前链轮转动，再经链条将扭矩传递至后轮。数模中链条节与链轮齿形相互对应，能够直观检查链条包角、张紧路径和齿盘啮合位置。小轮车在特技使用中常需要瞬间发力和倒踩控制，因此齿盘直径、曲柄长度和后轮飞轮位置会直接影响起步响应与脚部离地间隙。模型保留了这些关键边界，设计者可在此基础上校核曲柄旋转时脚踏与地面、踏板与前叉之间的最小安全距离。

　　座垫与座管部分采用低矮简洁造型，符合小轮车在多数特技动作中不以长时间坐乘为主的特点。座垫位置靠近车架后部，既为必要时的坐姿骑行提供支撑，也避免过高座垫干扰动作施展。车把高度相对座垫更高，使骑行者能够保持便于控车的直立姿态。前叉、把立和把横之间的连接关系完整，适合进一步分析转向管角度、前叉偏移量以及轮距对操控灵敏度的影响。

　　外形尺寸方面，整车以两轮接地点为主要安装边界，长度方向由前轮最前端延伸至后轮最后端，宽度方向主要受车把、脚踏和轮胎外侧面限制，高度方向则由车把顶端、座垫顶面和轮胎外径共同决定。在装配或场景布置时，需要为前轮转向、曲柄回转、脚踏摆动和链条运动预留运动空间；若用于展示台、运动器材陈列或教学样机设计，还应考虑车体侧面突出件与周边防护结构的间隙。车架中部的中轴区域是传动和踩踏载荷的交汇点，后叉端部则负责固定后轮轴心，这些位置在工程细化时都应重点关注连接强度和拆装便利性。

　　从建模思路上看，该数模没有把自行车简化为单一外观曲面，而是保留了机械产品应有的零件层级和装配逻辑。车架承担主体支撑，前叉与车把负责转向，轮组负责承载和滚动，链条传动机构负责动力传递，脚踏与曲柄负责人力输入，座垫和握把则提供人机接触界面。各模块之间边界清晰，既可以用于运动自行车结构认知，也可以作为小轮车改型、工装夹具设计、展示动画制作和虚拟装配练习的基础模型。
