双工位三轴自动点胶作业机构

　　这套点胶执行机构面向3C电子小件、塑胶壳体、五金小零件的批量涂胶工序开发，整体采用双点胶头并行布局，搭配XYZ三轴直线运动模组完成点位移动与轨迹涂覆，在消费电子组装、小型家电密封、传感器封装、线束端子固定这类需要重复点胶的产线场景中，可直接对接流水线工位完成自动上料后的涂胶作业，替代人工手持胶枪的操作，保证胶量一致性与点位重复精度。

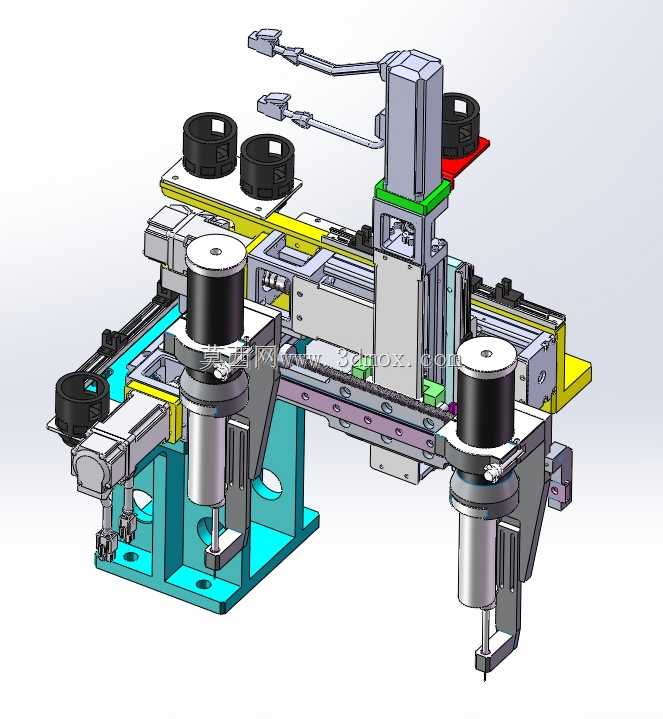

　　从结构布局来看，整机底部采用青蓝色铣削加工的安装立板作为承载基座，所有运动轴、点胶阀、拖链、限位组件都直接固定在基座的加工基准面上，基座预留了多个沉头安装孔与定位销孔，现场部署时可以直接锁附在设备工作台面或者铝型材机架上，安装边界的长宽尺寸控制在小型桌面设备的适配范围内，不需要额外搭建大型钢架，产线改造时可以直接嵌入现有半自动工位，替换原有人工点胶工位的作业空间。运动部分横向布置两根同步带驱动的直线滑台，分别承载两套独立的点胶执行组件，两套点胶头可以同步动作完成双工件并行涂胶，也可以单独控制点位，适配左右两个载具上不同产品的点胶路径；纵向的进给轴搭载在横向滑台的动板上，Z轴升降模组采用伺服电机搭配滚珠丝杠驱动，控制点胶针头的抬升与下探高度，避免移动过程中针头刮蹭工件表面。

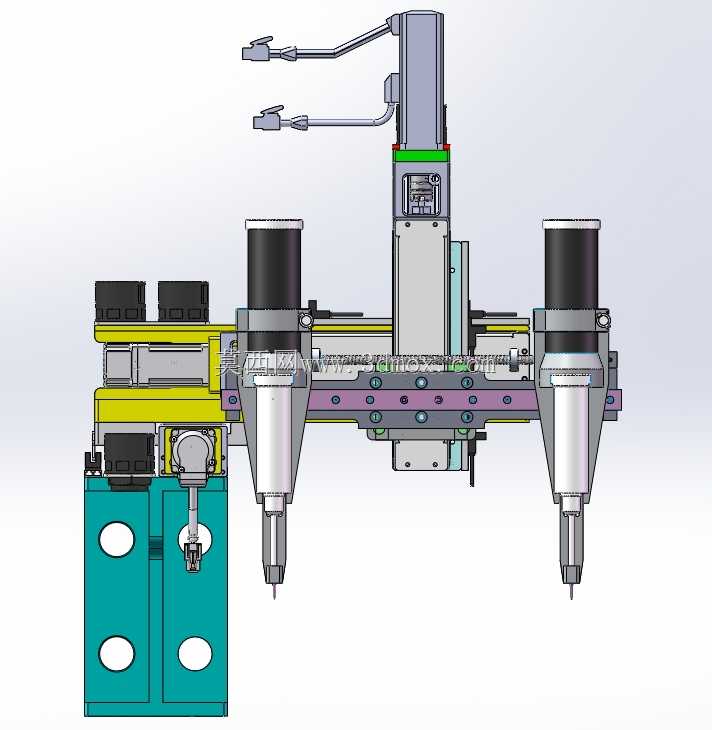

　　点胶执行端配置了大容量胶筒固定座，图中黑色的筒座可以适配标准300CC硅胶筒或者50ML厌氧胶针筒，胶筒下方连接精密点胶阀，阀口通过锁紧螺母固定在Z轴浮动连接板上，连接板上预留了调节腰孔，现场调试时可以微调针头的前后左右位置，补偿不同产品的点胶坐标偏差。机构上方还布置了两组胶阀清理与对位组件，附带的管线拖链把气管、信号线缆规整收纳，运动过程中不会出现线缆拉扯干涉的问题，拖链的弯曲半径按照线缆最小弯折要求设计，长期往复运动也不会磨破管线外皮。

　　设计思路上优先考虑了多品种小批量生产的换型需求，所有胶筒固定座、点胶阀安装位都采用快拆螺丝锁紧，更换不同粘度的胶水时，只需要松开卡扣替换胶筒与阀嘴，不需要拆解整个运动模组；三轴的行程覆盖了常见小型工件的最大点胶范围，横向行程可以同时容纳两个工装载具，纵向行程覆盖载具的全部点位区域，Z轴的升降行程兼顾了不同高度工件的避让需求，当工件上有凸起结构时，可以提前抬升针头绕过障碍，避免撞件。

　　机构的运动逻辑通过三轴插补完成，既可以走直线段完成边框密封涂胶，也可以走圆弧、点阵路径完成元器件底部填充、螺丝点胶固定、焊点保护涂覆，双工位布局下，当其中一个点位在执行点胶动作时，操作人员可以在另一侧上下料，把设备的等待时间压缩到最低，整体作业节拍相比单头点胶设备提升接近一倍。整机的外露运动部件都预留了传感器安装位，两端的机械限位块与光电开关配合，防止轴体超程脱出，所有管线接头都采用快插式设计，日常维护时清理残胶、更换密封件的操作空间充足，不需要拆解周边关联组件，适配车间连续批量生产的使用要求。
