重载四向穿梭车直角转弯输送平台

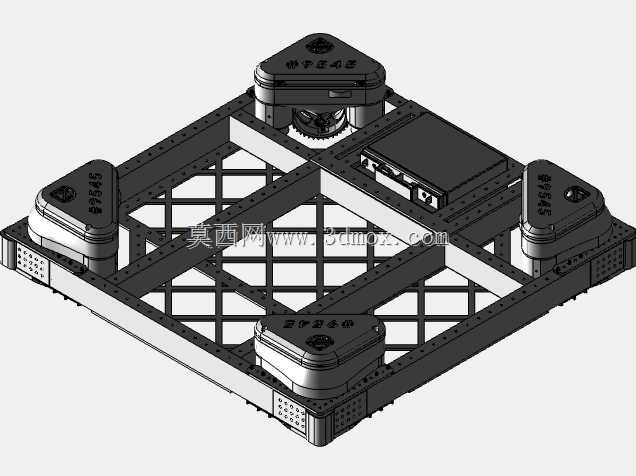

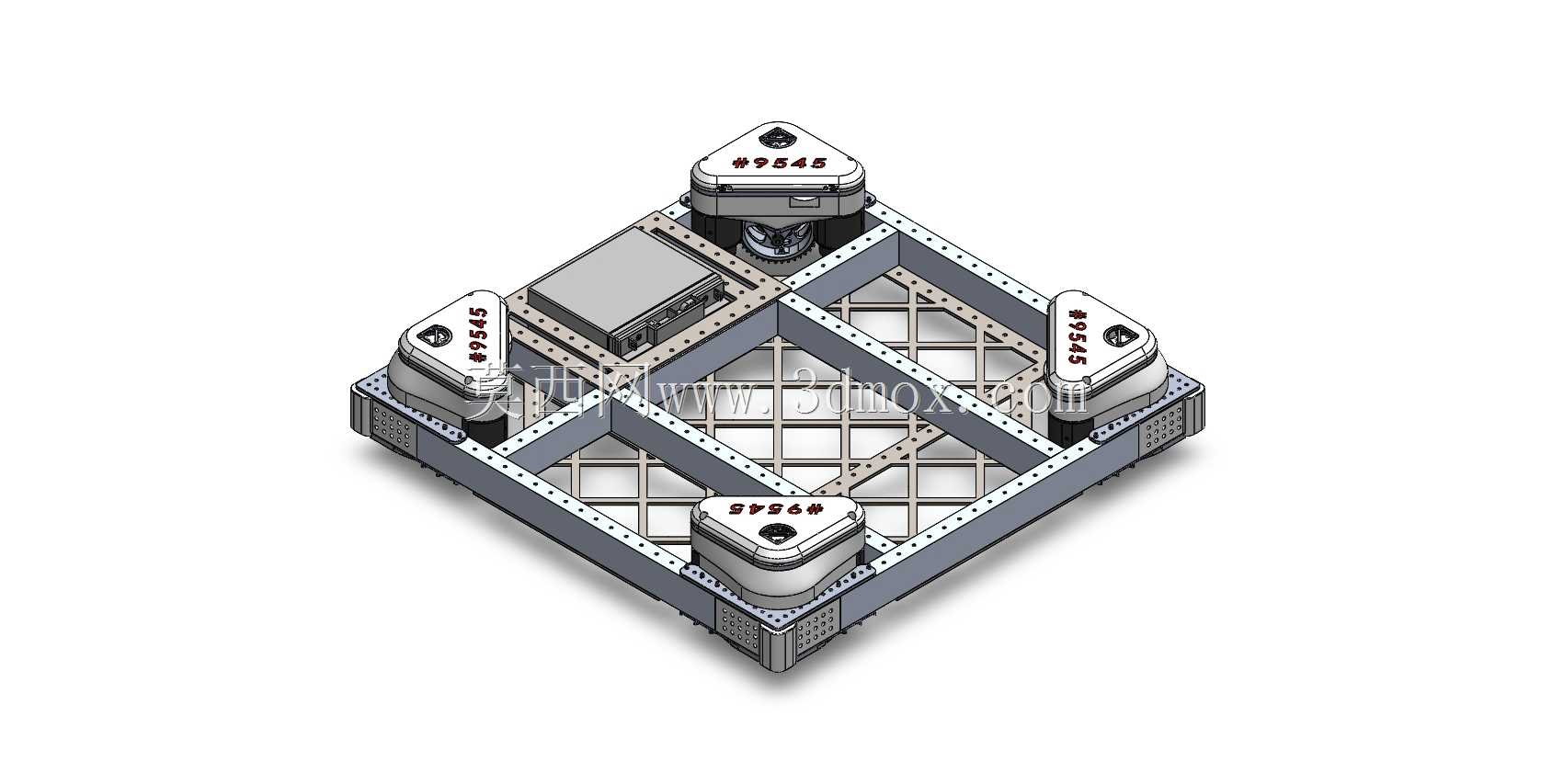

　　这套结构对应的是仓储物流线里比较典型的四向重载穿梭车直角转弯工位，核心作用是解决托盘货物在密集货架巷道交汇处的换向问题。现场布局中，四台独立驱动的穿梭车体分别布置在方形平台的四个角位，每台车体顶部都带有顶升承载盘，承载盘表面加工有防滑定位纹路与编号标识，用于和托盘底部的叉车位或支撑脚对位。平台主体采用焊接框架加网格筋板的结构形式，框架主梁沿四边闭合布置，内部纵横交错设置加强筋，筋板上预留密集安装孔位，既可以降低整体自重，又能保证满载托盘压在平台任意位置时的挠度控制在允许范围内。

　　从实际工况看，这类转弯工位多用于自动化立体库、冷链仓储、原料成品库的巷道交叉点：普通直线穿梭车只能沿单条轨道往复运行，遇到横向巷道换轨时，需要依靠这个方形回转承载平台完成90度转向。货物由直线段穿梭车送入平台中心区域后，四角车体同步顶升，将托盘连同货物抬离输送轨道，随后平台整体或车体协同完成回转动作，到位后四角车体下降，把货物移交到垂直方向的轨道穿梭车上，整个过程不需要人工叉车介入，能够在狭窄巷道内实现高密度存储。

　　设计思路上，四角布置驱动单元的方案有明显的工程优势：相比单中央回转支承的大直径转盘结构，四台独立车体的承载能力可以分散到平台四个支点，单点载荷大幅降低，不需要定制大尺寸重载回转支承，加工和后期维护成本都更可控。每台穿梭车体自身集成了行走轮组、顶升机构和导航识别组件，车体外壳做了圆角防护处理，顶部承载盘的菱形防滑面可以避免托盘在顶升、回转过程中出现滑移。平台框架边缘设置了连续的安装孔条，用于固定轨道、传感器支架、电气接线盒以及外围防护件，框架侧面预留的格栅区域既作为车体轮组的避让空间，也方便检修人员观察内部运行状态。

　　尺寸与安装边界方面，方形平台的外轮廓尺寸需要匹配标准托盘的长宽规格，常见适配场景下平台边长覆盖1200mm至1400mm级托盘的对角占位，四角车体的中心距要保证顶升点落在托盘底部的标准支撑区域内，避免偏载。安装时平台上表面需要和两侧直线输送轨道的顶面保持同一水平高度，高度差通常控制在几毫米以内，四角底部设置可调支撑脚，用于现场找平，抵消地面施工误差。平台下方需要预留车体走线、顶升动力源以及维护操作的空间，周边和货架立柱之间要留出穿梭车进出的安全间隙，避免换向时车体或货物边缘与货架发生干涉。

　　功能特性上，这套结构兼顾了直行输送和直角换向两种工况：四角车体既可以在平台回转时作为同步顶升支点，也能在平台固定时单独配合外部轨道完成货物的接驳。框架内部的网格筋布局经过载荷路径优化，货物压力从托盘传递到四角承载盘后，沿主梁分散到整个平台支撑结构，筋板上的镂空孔在减轻重量的同时，也为现场安装传感器、线缆固定座提供了灵活的扩展位置。对于结构设计人员来说，建模时需要重点核对四角车体的顶升行程、轮组与轨道的配合间隙、回转过程中货物最大外轮廓的扫掠空间，确保在满负载工况下，换向动作平稳，无卡滞、无偏摆，能够长期适配密集仓储系统的连续自动化作业需求。
