SBTZ PWR 600长轴直流减速电机

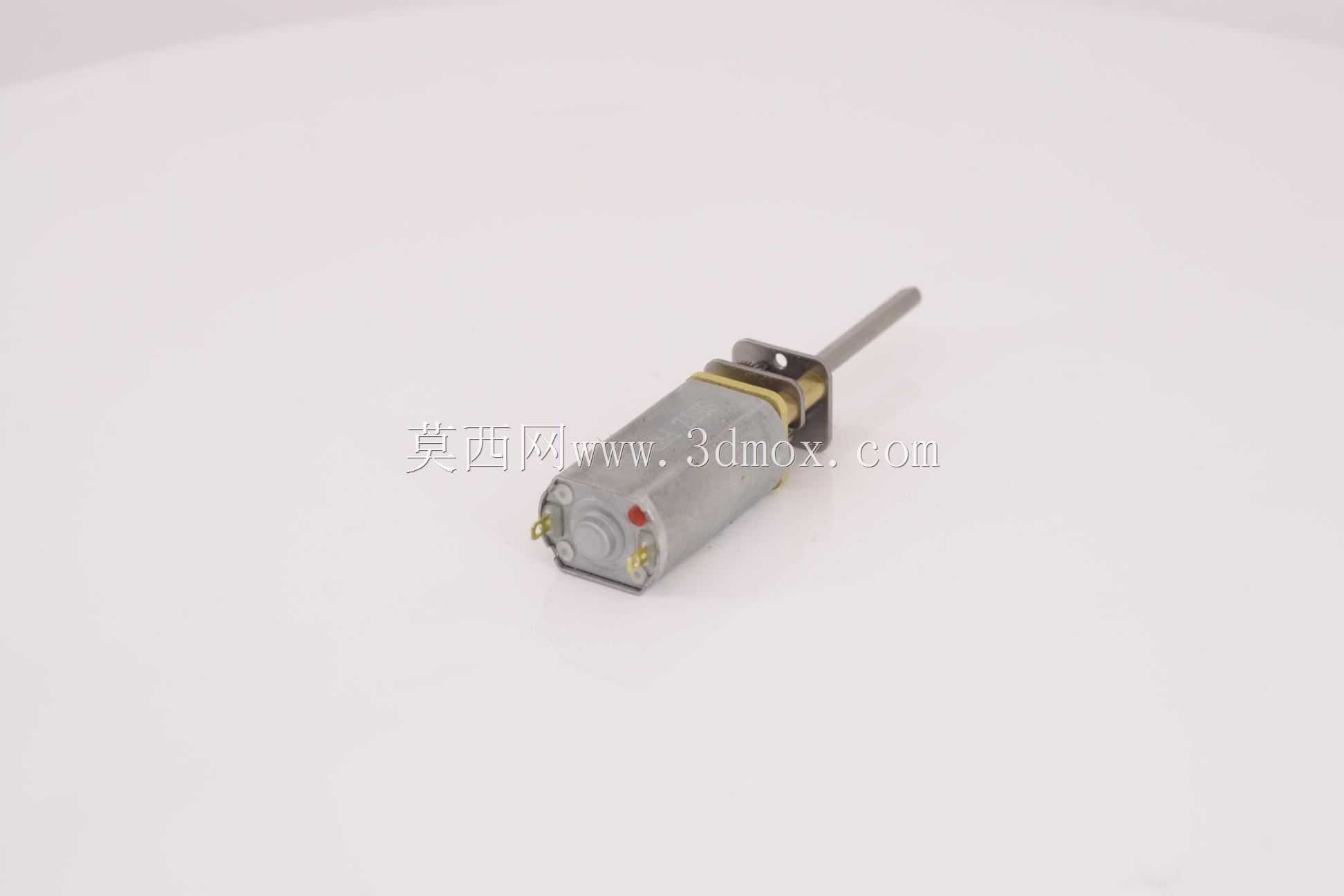

　　这款长轴微型直流减速电机的三维结构，面向小型自动化执行机构、教学实验平台、智能小设备和低速大扭矩传动场景。做整机布置时，不能只把电机看成一个圆柱形动力件，而要把输出轴、减速端、电机筒体、接线端子和安装支架一起纳入空间校核。

　　从实际用途看，这类电机常用于需要低速旋转并保留一定扭矩的位置，例如小型翻转机构、滚轮驱动、阀门微调、模型传动、简易进给装置和实验台负载模拟。它的特点是把高速直流电机与前端减速结构组合在一起，使输出转速降低、扭矩放大，同时保留小体积供电和控制方便的优势。长输出轴是该结构中最需要关注的部分，轴端可以直接穿过支架或连接轮系，减少额外联轴器，但也意味着径向受力位置不能离支撑点过远。

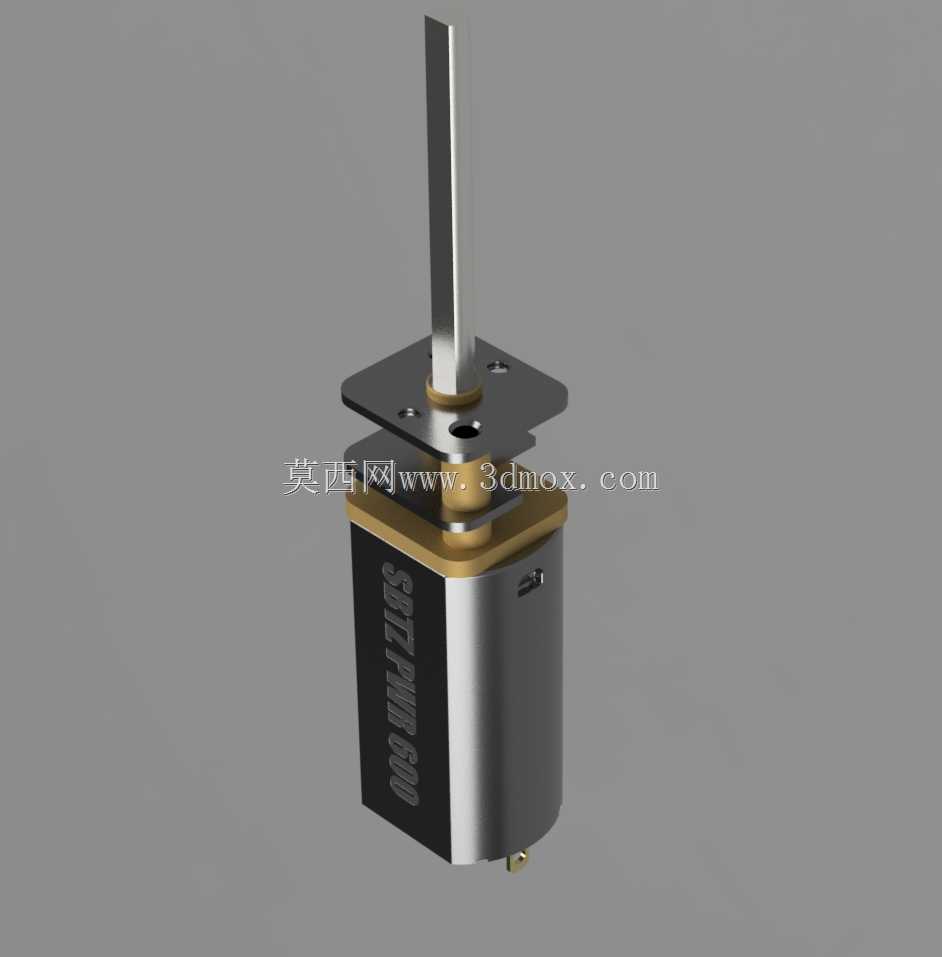

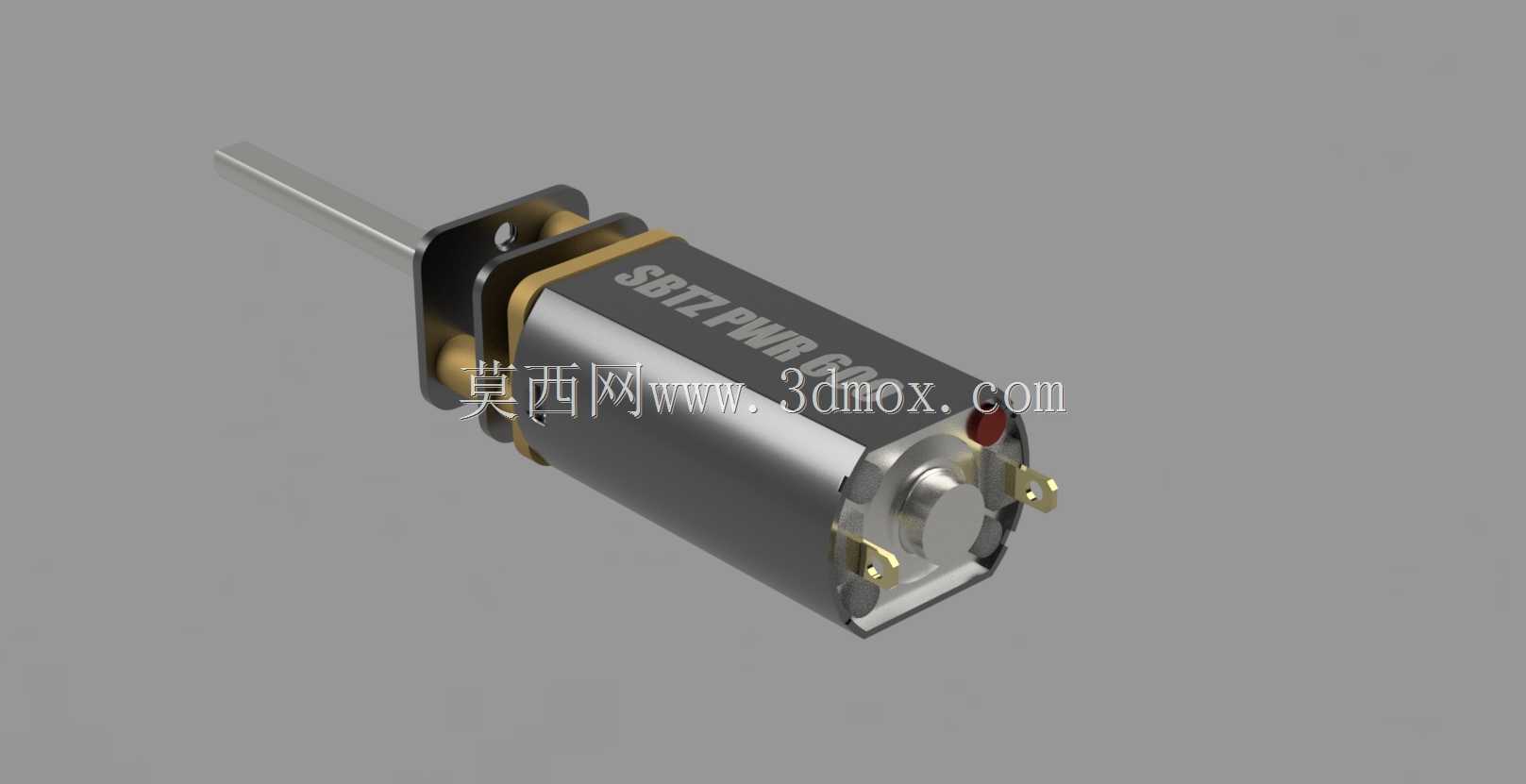

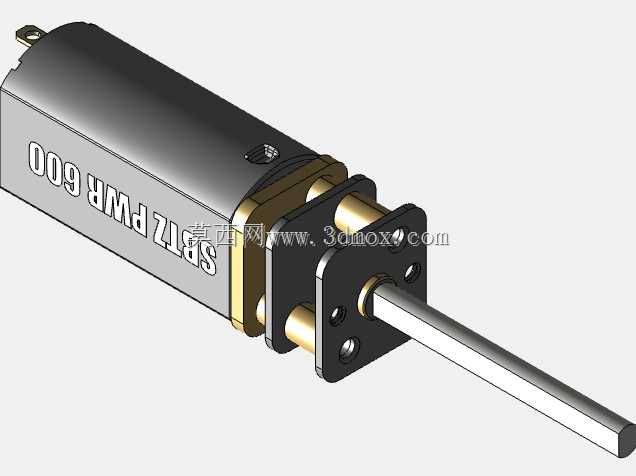

　　模型外形可以拆成几段理解。后部是直流电机筒体，筒身承担磁路、转子和电刷等内部结构的容纳功能，外表面在装配中通常作为夹持或定位基准。前端连接减速箱与安装法兰，法兰上带有固定孔位，用于把电机锁定在设备侧板或支架上。输出轴从减速箱中心向前伸出，轴径、伸出长度和端部连接方式决定了外部负载如何布置。尾部可见接线端子和端部盖板，接线区域需要与机壳、导线槽和维护空间一起考虑，不能在装配后被其他零件压住。

　　结构设计上，减速端与电机筒体之间的过渡段承担同轴定位作用。前端法兰比筒体更适合承受安装约束，螺钉锁紧后，电机轴线相对安装面的位置就基本确定。若设备运行中存在皮带拉力、齿轮啮合力或悬臂轮载荷，应尽量让载荷靠近前端轴承区域，避免把力放到长轴最外端。轴越长，弯曲变形和轴承附加载荷越明显，选型时不能只看空载转速，还要核对堵转电流、持续扭矩、启动扭矩以及轴端允许径向载荷。

　　在三维布局中，安装边界主要由三类尺寸控制。第一类是筒体外径和长度，它决定电机在圆筒腔、卡箍或侧板开孔中的占用空间；第二类是前端法兰轮廓与孔距，它决定安装板开孔、螺钉位置和止口配合；第三类是输出轴直径、轴伸长度和轴端到法兰面的距离，它决定联轴器、带轮、齿轮或摇臂能否正确安装。接线端还要保留导线折弯半径，尾部不能紧贴封板，否则后期拆装端子会非常困难。

　　建模时可以按照实际装配关系组织零件：电机外壳作为主体基准，前端减速箱与法兰保持同轴，安装孔按圆周或对称位置布置，输出轴单独做成可替换零件，便于后续改轴径或轴长。尾部端子、电刷盖和端部小凸台不能随意省略，因为这些细节会影响电气连接和干涉检查。若用于机构仿真，轴端负载点、固定法兰面和电机重心应尽量贴近真实位置，这样做运动分析或简单受力判断时结果才更有参考价值。

　　工程选型时，低速输出并不意味着可以无限放大负载。减速结构会提升扭矩，但也带来效率损耗、回程间隙和发热问题。连续工作场景应给电机筒体保留散热空间，避免被密闭泡沫、塑料罩或密集线束包裹。频繁正反转的机构还要关注启动瞬间电流，导线线径、驱动板能力和电源功率都要按峰值工况留余量。对于需要精确定位的设备，这类普通减速电机更适合作为动力源，若位置精度要求高，应配合编码器、限位开关或外部反馈机构使用。

　　安装方式上，前端法兰固定比单纯夹持筒身更可靠。夹持方式适合轻载、低速、受力小的场合；当输出轴上装有带轮、齿轮或曲柄时，建议通过法兰螺钉承担主要反力，安装板也要有足够厚度，避免电机在启停时晃动。长轴穿过设备面板时，可在外部增加辅助轴承支撑，使轴段形成更稳定的跨距，减少悬臂带来的偏摆。若轴端直接连接塑料件，应考虑接触面磨损和锁紧方式，平端面压紧在振动环境中容易松脱。

　　整体来看，这个模型的价值不只是展示电机外观，而是提供了一个可用于布局校核的完整动力部件。把筒体、减速箱、法兰、长轴、端子和安装孔位全部放进装配体后，设计人员可以提前检查轴高是否匹配、螺钉是否可拧、导线是否有弯折空间、外部负载是否离支撑过远。对小型设备开发来说，这些边界条件往往比单一性能参数更能决定最终机构是否稳定可用。
