埃姆拉克斯228盘式永磁驱动电机结构

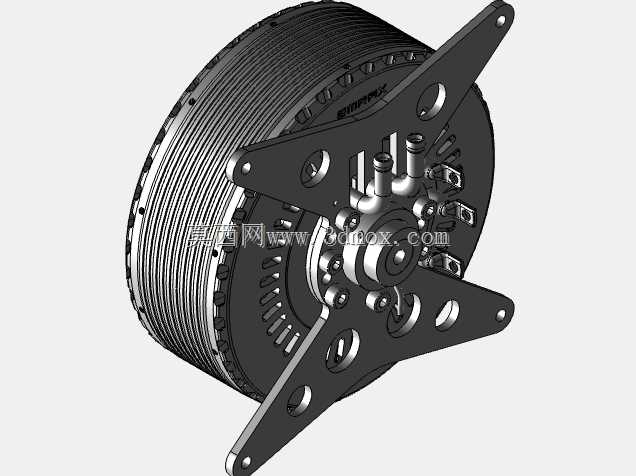

　　该结构呈现的是一款轴向磁通盘式永磁电机，常见于电动汽车、轻型电动车辆、混动试验平台以及对重量和轴向空间敏感的动力系统中。与传统径向磁通电机相比，这类电机的转子、定子沿轴向叠置，输出端通常集成在电机中心轴线上，能够在较短的轴向长度内获得较高的扭矩密度。模型中可以看到圆筒形外壳表面布置了密集的散热筋，这些筋条沿周向延伸，既增加壳体与空气的接触面积，也为强制风冷或导流罩冷却提供换热边界。外壳端部保留了多组连接孔和定位特征，用于端盖、安装支架以及外围护板的固定。前端星形支架是整机安装边界中最醒目的部分，四支辐射状支脚从中心轴承座区域向外展开，支脚上分布有大尺寸减重孔和小直径安装孔。这样的结构并非单纯追求外观，而是在承受电机输出反扭矩、

　　整车振动载荷和悬架冲击时，将载荷沿支脚方向传递到车架或副车架连接点；开孔则用于削减支架质量，避免悬臂区域产生不必要的转动惯量。支架轮廓与电机壳体之间留有明显间隙，便于装配时避让螺栓、接线端子和冷却风道，也为维修时拆装端盖留出工具空间。中心区域可以看到轴系、轴承座、紧固件以及接线相关结构。电机轴与外部减速器、联轴器或皮带轮对接时，需要重点核对轴伸长度、键连接方式、同轴度和端面跳动。盘式电机虽然轴向紧凑，但径向尺寸较大，布置时不能只关注机身长度，还要检查外壳最大外径与转向节、悬架摆臂、制动管路、线束插头之间的动态间隙。若用于轮毂附近或赛车后轴，轮胎跳动、转向角度和悬架变形都会改变相邻部件间距，因此在三维环境中进行运动包络校核十分必要。

　　从功能上看，该电机承担电能到机械能的转换任务，控制器输出的三相电流接入定子绕组后，与转子永磁体形成的磁场相互作用，产生旋转扭矩。轴向磁通方案的优势在于转子盘直径较大，力作用半径更长，在相同有效质量下可提供更直接的低速扭矩；但同时也对定子铁芯、转子盘和轴承的轴向刚度提出更高要求。模型中壳体与支架的厚壁过渡、加强筋和螺栓分布，都是为了抑制电磁吸力、热变形和振动引起的偏心。散热设计是此类电机稳定运行的关键。外壳外筋适合在车辆行驶过程中利用迎面风冷却，若车辆低速大负荷工况较多，则需要额外配置风扇、风道或液冷端盖。接线柱区域应与功率控制器、高压线束和维护空间统一布置，接插件弯曲半径不能被支架支脚压迫，端子周围还要保留绝缘距离。

　　整机安装点宜采用刚度匹配的衬套或支架，过度刚性的连接会把路面冲击直接传入轴承和定子，过软的连接则可能导致电机轴与减速器输入轴不同轴。在选型和结构复核阶段，工程师通常会先固定电机轴线，再围绕最大外径建立静态包络，随后把悬架跳动、转向极限和动力总成悬置位移叠加进去；对支架孔位，则需结合车架管材或安装板厚度确认螺栓长度、螺纹啮合深度和防松方式。该模型较完整地表达了盘式永磁驱动电机的外部壳体、安装支架、轴端接口和散热形态，可用于电动车辆动力舱布置、支架改型、冷却风道设计以及教学演示中的高功率密度电机结构分析。
