莫辛纳甘步枪瞄准镜侧装镜桥夹具

　　这套镜桥夹具的核心作用，是为莫辛纳甘1891这类老式栓动步枪提供一个稳定可靠的光学瞄准镜安装平台。原厂步枪多采用机械瞄具，在中远距离精确射击、狩猎或运动竞技场景下，加装望远式瞄准镜能显著提升瞄准精度与目标识别能力，而镜桥正是连接镜身与枪身的关键过渡件。

　　从结构上看，该件采用侧置安装思路，这在苏系老式步枪上极为常见。莫辛纳甘机匣左侧本身预留有安装孔位与配合面，镜桥通过一组紧固螺钉贴合固定在机匣侧壁，而非架设在枪管或机匣正上方。这种布局的实际好处很直接：一是避开了枪机正上方的运动空间，栓动步枪射击后需要向上拉机柄、向后抽壳再推弹上膛，侧装镜桥不会干涉拉机柄的旋转与往复行程，操作顺畅；二是保留了机械瞄具的使用通道，射手在瞄镜故障或近距离应急时仍可通过原准星、照门进行瞄准。

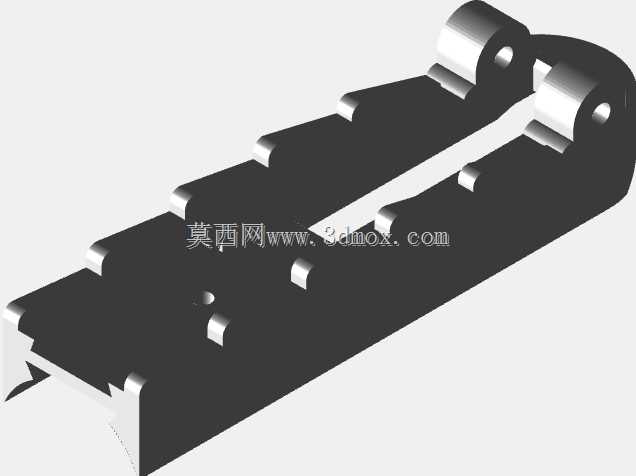

　　建模时可以清晰看到镜桥主体为长条形金属托架，沿枪身轴向延伸。顶面加工有连续的定位凸台与卡槽结构，这是用来承接瞄准镜镜环（抱箍）的安装界面。镜环卡在这些凸台之间，通过横向位置调整来适配不同出瞳距离，射手可根据自身据枪姿态前后移动镜身，找到视场最完整、眼距最舒适的位置。托架两端的凸起圆柱座带有同轴销孔，用于镜环的铰接或锁紧定位，保证镜环夹紧后不发生偏转与滑移。

　　底部与机匣贴合的安装面是设计重点。配合面需要与机匣左侧的曲面/平面精确吻合，建模时通常按机匣实测轮廓做出贴合基准，再布置螺钉过孔。螺钉孔位的间距、孔径直接对应机匣上的原厂螺纹孔，装配时拧紧后镜桥与枪身形成刚性连接，射击时的后坐冲击由接触面摩擦力与螺钉预紧力共同承担，避免镜身晃动导致归零漂移。

　　从外形尺寸与安装边界看，镜桥整体呈细长条状，长度覆盖机匣左侧相当一段区域，宽度控制在不超出机匣轮廓的范围内，避免与护手、枪机或射手手部发生干涉。高度方向上，顶面安装面被抬升到足以让瞄准镜物镜、目镜越过机匣顶部的位置，同时又不能过高，否则贴腮瞄准时光轴与眼睛的相对位置会偏离自然瞄准线，增加疲劳。两端的铰接座外径与销孔直径需与配套镜环匹配，销孔同轴度在建模中应严格约束，否则镜环装配后会出现别劲、夹紧不均的问题。

　　设计思路上，这类镜桥追求的是刚性、重复性与拆装一致性。老式步枪后坐力较大，镜桥必须在反复射击振动下保持零位稳定，因此主体多采用整块钢材铣削成型，壁厚与加强筋的布置在模型中体现为托架侧面的连续实体与局部加厚。顶面凸台并非装饰，而是承受镜环夹紧力与后坐剪切力的定位结构，凸台间距决定了镜环的可调档位。

　　在实际应用中，该夹具服务于精确射击改装、影视道具复刻、军事装备教学演示以及枪械结构研究等场景。对三维建模从业者而言，建模时需要重点还原几处配合关系：镜桥底面与机匣的贴合面、螺钉孔的位置度、顶面凸台的间距与高度、两端铰接销孔的同轴度，以及镜环安装后瞄准镜光轴与枪管轴线的平行关系。装配验证时应检查拉机柄全行程是否与镜桥、镜身发生碰撞，瞄准镜前后调节范围内物镜是否触碰护手，贴腮时眼点是否落在目镜出瞳范围内。

　　材质与工艺层面，这类承力件一般选用合金钢或优质碳钢经铣削、钻孔、热处理后表面发蓝或氧化处理，模型中可据此设定实体壁厚与圆角过渡，避免出现应力集中的尖角。整体而言，这是一件结构紧凑、功能明确的枪械附件，其价值在于用简洁可靠的机械结构解决了老式栓动步枪加装光学瞄具的安装难题，兼顾了枪机操作空间、机械瞄具可用性与瞄准镜的刚性固定。
