九齿履带驱动链轮精密结构造型

　　这款九齿履带驱动轮主要面向小型移动机器人、教学实验平台、轻型履带小车以及Pololu配套履带系统的传动末端使用。在整机布局里，它承担把减速电机输出扭矩转化为履带牵引力的核心作用，轮齿依次嵌入履带链节凹槽，通过齿形啮合带动整条履带循环运转，相比依靠摩擦传动的光面滚轮，啮合式链轮在起步、爬坡、越障和急停工况下不易打滑，能够保持稳定的线速度与定位精度。

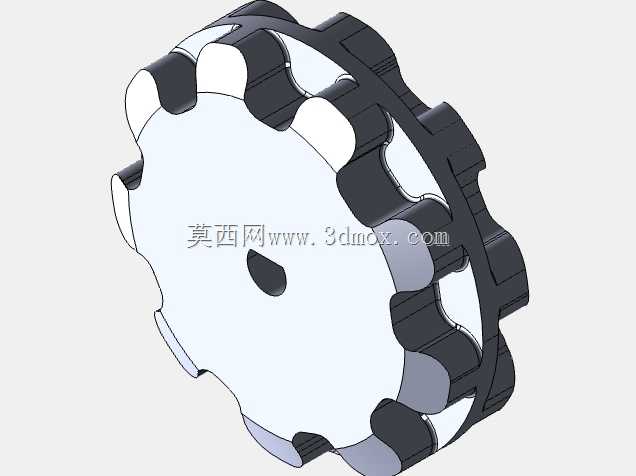

　　从实际装配角度看，该链轮采用盘式薄轮结构，外缘均匀分布九个啮合齿，齿顶与齿槽按照配套履带的节距和链窝轮廓进行匹配设计。齿槽圆弧需要容纳履带内侧的凸起或铰接部位，齿侧则在啮合进入和退出时提供平顺导向，避免卡滞、跳齿和异常磨损。轮体两侧设置限位挡边，挡边直径大于履带啮合区域宽度，可在履带受侧向力、转弯差速或地面不平产生横向窜动时，把履带约束在轮缘宽度范围内，降低脱链概率。

　　设计过程中需要优先控制的是节圆、齿根圆和外挡边之间的尺寸关系。九齿结构齿数较少，单齿承受的啮合冲击相对明显，因此齿槽过渡处不宜出现尖锐棱角，模型中齿廓与腹板连接处采用连续曲面过渡，有利于分散接触应力。轮盘中部开设轴孔与键槽或紧定连接区域，用于安装在减速电机输出轴上；轴孔周围保留足够的实体壁厚，使扭矩能够从轴孔可靠传递到外缘齿圈。腹板上设置轻量化镂空区域，在不明显削弱扭转刚度的前提下减少转动惯量，这对于小功率直流减速电机尤为重要。

　　安装边界方面，链轮厚度需与履带内宽相匹配，两侧挡边之间应留出履带运行间隙，既不能过紧导致履带摩擦挡边，也不能过宽造成横向摆动过大。轴向定位通常依靠电机轴台阶、紧定螺钉、轮毂夹紧或轴端挡圈完成；径向定位则依赖轴孔与输出轴的配合精度。若用于双履带差速底盘，左右两侧链轮应保证同轴度和齿相位一致，否则车辆直行时会出现履带节拍不同步、跑偏或周期性噪声。

　　在工程应用中，这类链轮常见于巡检小车、竞赛机器人、创客教育底盘、轻型排爆演示平台和小型农用试验设备。选型时不能只看外形，还要核对履带节距、内宽、驱动齿数量、电机轴径以及安装空间。链轮外径决定履带绕入后的弯曲半径，齿数过少会使履带多边形效应增强，带来速度波动；九齿方案在紧凑体积与传动平顺性之间取得平衡，适合空间受限但需要较大牵引力的小型底盘。

　　三维建模时，应先依据履带链节建立啮合轨迹，再通过圆周阵列形成九个齿位，随后完成齿槽切除、挡边拉伸、腹板镂空和轴孔特征。齿面与履带接触区域应保留合理圆角，便于后续3D打印或数控加工；若采用塑料打印，挡边和齿根位置需要适当增加壁厚，以承受反复啮合载荷。整体结构简洁、功能边界清晰，既可以直接作为轻型履带底盘的驱动轮使用，也可作为同类非标链轮参数化设计的参考样件。
