尼龙底座可调旋转支撑脚三维结构

　　该支撑脚结构主要用于工业设备底部的高度补偿、水平校正和载荷传递，常见于自动化生产线、包装设备、输送机架、铝型材工作台、检测工装、小型机床辅机以及需要频繁调平的固定式设备。设备在车间地面安装时，地面平整度、地脚预埋误差、机架焊接变形和多台设备联机高度差都会影响运行状态，尤其在输送线对接、视觉检测工位、精密装配台和高速包装设备中，微小倾斜可能引起物料偏移、振动放大或机构磨损。此类脚杯通过螺杆与底座的相对转动实现高度调整，再由螺母锁紧，将设备重量稳定传递到地面。

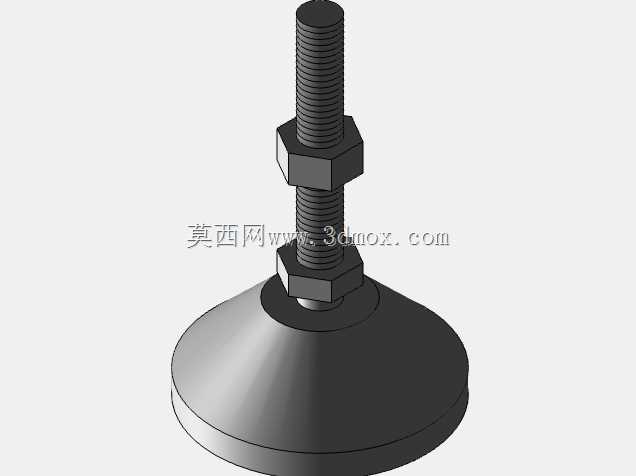

　　模型由圆形尼龙底座、中心螺杆、上下锁紧螺母和底部橡胶脚垫构成。底座采用大直径圆盘形式，上表面向中心过渡为锥形承托结构，能够把螺杆承受的垂直载荷分散到较大接触区域，降低局部压强。尼龙材料本身具有较好的韧性、耐腐蚀性和减重效果，在潮湿环境、清洗剂接触场景或轻中型设备中比全金属底座更易维护。底座下方设置橡胶垫，橡胶与地面接触后可提高摩擦系数，减少设备受水平力时的滑移，同时对电机、振动盘、输送机构产生的高频微振起到缓冲作用。

　　螺杆沿竖直方向布置，杆部为连续外螺纹，穿过设备底板或型材连接孔后，由两只六角螺母分别位于安装板上下两侧进行固定。调整时，先松开锁紧螺母，旋转螺杆或底座改变支撑高度，待设备水平度满足要求后，再将螺母压紧在安装板表面。这样的双螺母结构既能承受竖直支撑力，也能在设备运行振动条件下降低松动概率。底座与螺杆之间保留回转能力，支撑面可在一定角度范围内适应地面，不必强求机架底面与地面完全平行。

　　从建模思路看，圆盘底座需要重点表达外缘厚度、锥面过渡、中心容纳孔和脚垫包覆关系。底座边缘不宜形成尖锐薄壁，圆盘外沿应保留足够厚度，以便在偏载或拖动设备时不易开裂。中心区域承担螺杆拉压和螺母压紧载荷，局部材料厚度应明显大于外缘，并通过锥面或圆弧过渡减少应力集中。螺杆模型应保证螺纹大径、小径和螺距的连续关系，六角螺母则需体现对边尺寸、厚度和螺纹孔配合。若用于干涉检查，还应关注螺杆伸出设备底板后的最小旋入深度，避免调至最高位置时啮合圈数不足。

　　安装边界方面，选型时需同时核对设备底板开孔尺寸、螺杆直径、调节行程、底座外径和允许承载。底座外径决定接地面积，较大圆盘适合软质地面或载荷分散要求较高的设备；较小底座则适合空间紧凑、脚杯安装位置靠近型材内侧的机架。螺杆有效长度应覆盖设备从最低落地状态到最高调平状态的行程，并留出螺母锁紧和防松余量。设备底板孔位中心到机架边缘的距离应大于底座半径，防止圆盘与侧板、护罩或地脚固定件发生干涉。

　　在实际布局中，一台设备通常布置四只或更多支撑脚，受力较大的电机端、重载工作台面或物料入口端可选用更大底座直径和更粗螺杆。调平过程不应单脚过度升高，否则会使机架产生扭转变形，甚至让某只脚悬空。较合理的方式是先让所有脚杯接触地面，再按水平仪读数逐点微调，最后统一锁紧螺母。对于长期振动设备，可在螺母与底板之间增加垫圈或防松件，并在三维布局中预留扳手空间，确保六角螺母能够顺利操作。

　　该结构的价值在于把设备支撑、高度调节、防滑减震和地面保护集成在同一零件组中。尼龙底座避免金属直接刮伤地坪，橡胶垫改善接触稳定性，螺杆螺母提供可调范围，圆盘形态则兼顾承载与占地空间。进行整机设计时，支撑脚虽属于外围五金件，却直接影响设备就位精度、运行振动和后期维护便利性，因此在三维阶段就应把底座轮廓、螺杆伸出量、螺母操作空间和地面接触关系完整纳入装配校核。
