该结构件面向直线型材轨道上的轻型移动工位设计,主体为一块方形金属安装载板,板下四角布置四个POM材质滚轮,轮组与载板之间通过带衬套的立柱紧固件连接,形成可沿标准型材外轮廓滚动夹持的龙门滑车。实际使用中,这类小车常安装在3D打印机、小型雕刻机、检测滑台、教学实验平台或轻型自动化输送线上,用来承载传感器、喷头、线缆拖链、小型气缸、相机、限位开关或其他需要沿轨道平移的功能模块。

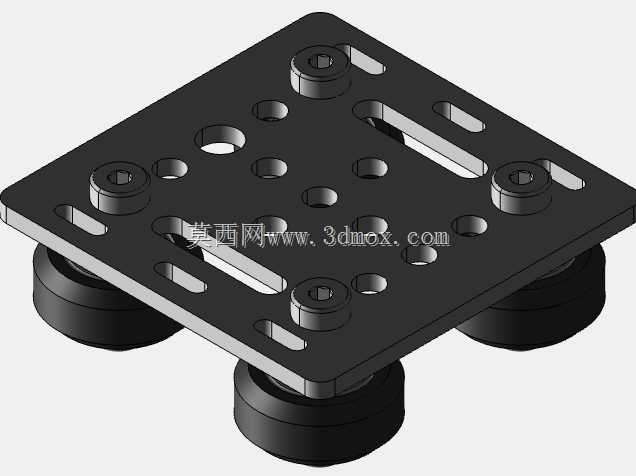

载板上的孔系是该件设计的重点。板面中央和四周分布有多种圆孔与长圆孔,圆孔用于直接固定标准件、支柱、传感器支架或设备底板,长圆孔则提供一定的调节余量,使装配时能够补偿孔位偏差、调整轮组夹持间隙,或适配不同规格的上方负载。四个角部的轮轴安装位采用凸台结构,局部抬高后可增加螺纹连接深度,同时让滚轮与板材之间保留必要的转动空间,避免轮体摩擦板面。
从运动方式看,四个POM轮并非单纯承重轮,而是配合型材轨道形成滚动导向。轮体通常包覆在型材轨道的外侧或V形、槽形轨迹附近,依靠上下、左右轮位的布置限制载板在非运动方向上的自由度。POM材料摩擦系数低、耐磨性较好,运行时噪声小,不需要频繁加油润滑,适合轻载、低速、往复移动的场景。相比金属轮直接接触型材,POM轮对轨道表面更友好,也能降低卡顿和冲击噪声。
设计思路上,载板采用薄板加工形式,外形简洁,材料去除集中在安装孔和减重槽位置。板边轮廓保持完整,有利于保证整体刚性;孔位之间留有足够边距,可避免紧固时产生局部应力集中。长槽的方向并非随意布置,而是沿装配调节需求展开,使上方功能件在安装后能够进行小范围位置修正。对于需要快速改装的设备,这种孔阵结构比单一专用底板更灵活,能够兼容多种螺距和安装尺寸。
安装边界方面,轮组外径、轮轴高度和板材厚度共同决定滑车与型材轨道的包络空间。载板上方安装负载时,应让重心尽量靠近板中心,避免偏载造成单侧轮压增大;若负载重心较高,还需配合外置导向轮或加宽轮距,防止移动过程中摆动。板材下方需预留滚轮旋转半径,紧固件不能伸入轮体运动区域;上方螺钉穿过安装孔时,其末端也不应干涉轮轴和轨道。
在工程建模时,需要重点表达载板厚度、各孔直径、长圆槽长度与端部半径、轮轴凸台高度、滚轮外径及宽度、轮组中心距等尺寸。轮组与板材之间应按实际装配关系建立同轴约束,滚轮外圆与轨道接触面保留合理间隙,以便在三维环境中检查运动干涉。对于型材轨道的选型,还要核对轮距与轨道宽度是否匹配,确保四轮能够同时贴合,避免出现三轮受力、滑行扭动或卡滞。
该结构的优势在于结构紧凑、加工方便、改装成本低,适合标准化型材框架内快速搭建移动轴。其承载能力受板材厚度、轮体材料、轴肩强度和螺钉规格影响,不适合大冲击或高负载场合;在高速运动场景下,还应增加限位缓冲、同步带牵引或导轨副,以提高定位稳定性。整体来看,它是一种典型的轻型直线运动安装平台,通过多孔载板与低摩擦POM轮组的组合,在设备改造、小型自动化机构和实验装置中具有较强的通用性。
